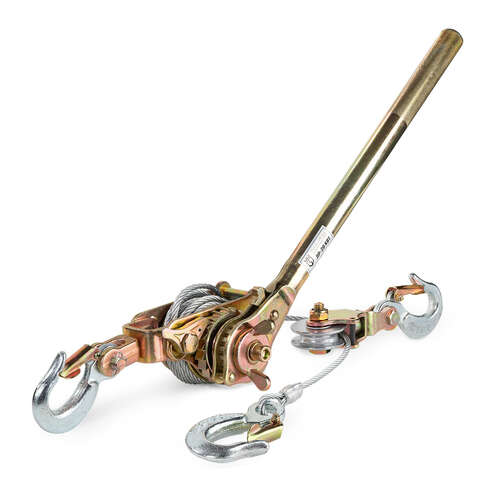

Лебедки тяговые

Переносные устройства заземления для монтажа СИП

Анкерные зажимы, кронштейны и крюки

Промежуточная подвеска

Крепёж для СИП

Клеммники для уличного освещения

Вопросы и ответы по теме

Да, зажим анкерный ЗАН-4 является универсальным, поэтому его можно использовать как для закрепления на опоре провода СИП по средствам натяжения, так и в качестве подвеса на промежуточной опоре. Для того, чтобы подготовить зажим ЗАН-4 для промежуточного крепления, ослабьте фиксирующую часть зажима при помощи болта и поверните крышки корпуса зажима на 90 градусов. Таким образом, вы получите подвес, удерживающий четырех проводную систему СИП.
Кронштейн КАБ-25 рассчитан на рабочую нагрузку 0.8 Кн. Конечно, при желании, вы можете использовать любой зажим для крепления к кронштейну. Однако, зная рабочую нагрузку кронштейна, рациональнее было бы подобрать зажим с соответствующей рабочей нагрузкой, чтобы не платить за это больше. Исходя из таких параметров, наиболее подходящим является зажим анкерный ЗАБ-25.
Спиральные вязки ВС предназначены для крепления провода СИП-3 к штыревым и опорным изоляторам. При желании спиральные вязки ВС в полимерной оболочке также могут быть использованы для монтажа голых, неизолированных проводов.
Все три типа гильз имеют общий функционал: герметичное соединение изолированных проводников СИП. Однако применяются они в различных случаях:
– ГСИ-А используются для выполнения абонентских ответвлений от основной магистрали. Они рассчитаны на диапазон сечения от 6 до 25 мм², и в связи с небольшими нагрузками имеют более короткий корпус. Согласно стандарту механическая прочность на разрыв абонентских гильз должна составлять не менее 60% прочности провода СИП.
– ГСИ-Ф используются для соединения фазных магистральных проводов сечением от 35 до 150 мм². Эти гильзы длиннее, чем абонентские гильзы ГСИ-А. Их механическая прочность также должна быть не менее 60% прочности провода.
– ГСИ-Н применяются для соединения несущей нейтрали – провода, на который приходится основная нагрузка. Поэтому их длина практически в два раза больше, чем у фазных гильз, и они опрессовываются не 6, а 12 раз. В сочетании с тем, что жила нейтрали выполнена из специального более прочного сплава, чем фазные жилы СИП, это дает гораздо большую прочность на разрыв. Поскольку гильзы ГСИ-Н соединяют несущую нейтраль, механическая прочность соединения должна составлять не менее 95% прочности провода.
Таким образом, гильзы ГСИ-А, КСИ-Ф и ГСИ-Н не могут быть взаимозаменены.
Конструкция болтовых соединителей, входящих в набор СБТК принципиально отличается от фазных и абонентских соединительных герметичных гильз для СИП. Болтовые соединители крепятся при помощи болтов со срывными головками, изолированные гильзы для СИП опрессовкой при помощи специального инструмента. Абонентские, фазные, нейтральные гильзы имеют встроенный пластиковых корпус и защиту от попадания влаги. В наборах СБТК функция герметизации выполняется при помощи термоусадочных трубок с клеевым подслоем.
Набор СБТК может являться функциональной заменой абонентской а фазной изолированных гильз под опрессовку. И те и другие типы соединения выполняются в пролете (без осевой нагрузки).
Набор СБТК не может использоваться в качестве замены соединительных изолирующих гильз нейтрали, поскольку не рассчитан на осевую нагрузку.
Да, можно. При подключении СИП к медной шине с помощью НБТК рекомендуем дополнительно использовать переходную алюмо-медную шайбу ШАМ и контактную проводящую пасту.
По-хорошему, бугели и скрепы, не смотря на их одинаковое предназначение (закрепление стальной ленты при монтаже различного оборудования на опорах), должны использоваться в разных ситуациях. Скрепы используются для фиксации ленты на промежуточных опорах, а бугели – на анкерных опорах. Толщина нержавеющих бугелей больше, чем толщина аналогичных скреп. Бугель имеет цельноштампованную конструкцию и зубья на фиксирующей планке, что позволяет ему выдерживать гораздо большие нагрузки, чем скрепам. Таким образом, чтобы не переплачивать следует отталкиваться от того, какой тип крепления требуется в каждом конкретном случае. Само собой разумеется, поскольку бугели обладают более прочной конструкцией, в принципе, их можно использовать во всех случаях.
Сил-20 (КВТ) изготовлена из этиленпропиленового каучука, способного самовулканизироваться при его вытягивании в процессе монтажа. В результате самослипания отдельных слоев, намотанной ленты СИЛ образуется единый монолитный изолирующий слой, обеспечивающий полную герметизацию электрического соединения.
Да, можно. Для того, чтобы превратить наконечник ТАМ (КВТ) в наконечник НИАМ понадобится термоусаживаемая трубка с клеевым подслоем. Трубку нужно усадить на хвостовик наконечника и место соединения наконечника с жилой – для герметизации и защиты места соединения от коррозии.
Нет, производить установку прокалывающих зажимов ЗПО под натяжением нельзя. Конструкцией данного изделия не предусмотрено выдерживание какой-либо осевой нагрузки. В момент установки прокалывающего зажима и далее в процессе его эксплуатации кабель в местах ответвлений не должен быть внатяг, а должен висеть свободно.
Для соединения проводов СИП между собой следует использовать герметичные изолированные гильзы, которые специально разработаны с учетом требуемой механической прочности для каждого типа провода.
Ответвление от голого провода к СИП можно сделать при помощи двух типов прокалывающих зажимов: ЗПГО и ПЗА. Конструкция прокалывающего зажима ЗПГО предполагает подключение изолированного провода с одной стороны и неизолированного провода с другой.
Плашечный зажим ПЗА (КВТ) также можно использовать для создания ответвления от голого провода к СИП. Однако при монтаже плашечного зажима ПЗА потребуется снять изоляцию с провода СИП, и зачистить конец жилы при помощи кордощетки и только после этого установить плашечный зажим.
Крепеж из стальной проволоки может повредить изоляцию провода при монтаже и в процессе дальнейшей эксплуатации (учитываю погодные условия, ветра и прочее). Стяжка усиленная КСУ состоит из специального материала (полиамид 12), который достаточно пластичен, чтобы не повредить изолирующий слой провода, и в то же время достаточно прочен, чтобы выдержать воздействие ультрафиолетовых лучей и других погодно-климатических условий.

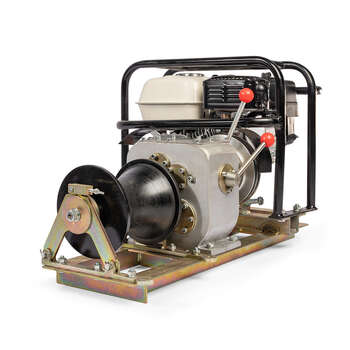

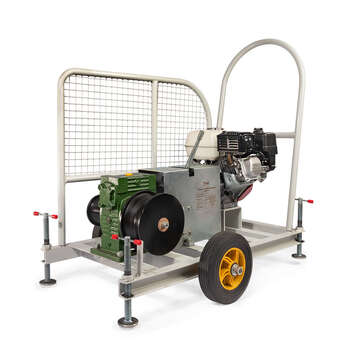

• 2 режима работы: ◦ низкая передача: первая скорость 4.0 м/мин, усилие 3 т вторая скорость 6.5 м/мин, усилие 2 т ◦ высокая передача: первая скорость 13 м/мин, усилие 0.9 т вторая скорость 21 м/мин, усилие 0.6 т • Скорость реверса: ◦ низкая: 3.4 м/мин; ◦ высокая: 11 м/мин • 4-тактный бензиновый двигатель «Honda» GX160 с воздушным охлаждением • Топливо: бензин АИ-92, АИ-95 • Объем бензобака: 3.1 литра • Полезная мощность: 3.6 кBт (4.8 л.c.) / 3600 об/мин • Диаметр барабана в месте намотки троса: 150 мм • 2 режима работы: ◦ низкая передача: первая скорость 5.4 м/мин, усилие 5 т вторая скорость 9.6 м/мин, усилие 2.5 т ◦ высокая передача: первая скорость 13.2 м/мин, усилие 2 т вторая скорость 25.8 м/мин, усилие 1 т • Скорость реверса: ◦ низкая: 4.0 м/мин ◦ высокая: 10.2 м/мин • 4-тактный бензиновый двигатель «Honda» GX390 с воздушным охлаждением • Топливо: бензин АИ-92, АИ-95 • Объем бензобака: 6.1 литра • Полезная мощность: 8.7 кBт (11.7 л.c.) / 3600 об/мин • Диаметр барабана в месте намотки троса: 160 мм •Вес: 300г; •Вес: 500г; •Все детали блока изготовлены из стали; •Наличие быстроразъемного узла для отведения блока; •Грузовая траверса выполнена в виде ушка со свободой вращения 360°; •Возможность сочленения со стандартными элементами сцепной линейной арматуры; •Закрытые шарикоподшипники; •Рабочая нагрузка: 30 кН; •Диаметр каната: до 18 мм; •Диаметр ролика по ручью: 120 мм; •Все детали блока изготовлены из стали; •Наличие быстроразъемного узла для отведения блока; •Грузовая траверса выполнена в виде ушка со свободой вращения 360°; •Возможность сочленения со стандартными элементами сцепной линейной арматуры; •Закрытые шарикоподшипники; •Рабочая нагрузка: 50 кН; •Диаметр каната: до 20 мм; •Диаметр ролика по ручью: 150 мм; •Два режима работы: с блоком и без блока; •Усиленный фрикционно-храповой механизм с переключателем обеспечивает пошаговое натяжение; •Тяговое усилие: с блоком: 1.5 т; без блока: 0.75 т; •Длина троса: с блоком 1.6 м; без блока 3. 0м (± 0.1 м); •Диаметр троса: 5.8 мм; •Два режима работы: с блоком и без блока; •Усиленный фрикционно-храповой механизм с переключателем обеспечивает пошаговое натяжение; •Тяговое усилие: с блоком: 2.0 т; без блока: 1.0 т; •Длина троса: с блоком 1.6 м; без блока 3.0 м (± 0.1 м); •Диаметр троса: 6.2 мм; •Два режима работы: с блоком и без блока; •Усиленный фрикционно-храповой механизм с переключателем обеспечивает пошаговое натяжение; •Тяговое усилие: с блоком: 3.0 т; без блока: 1.5 т; •Длина троса: с блоком 1.6м; без блока 3.2 м (± 0.1 м); •Диаметр троса: 7.8 мм; •Диаметр жилы провода (мм²): 4,5–11,5; •Диапазон по сечению провода (мм²): 6-35; •Длина колпачка (мм): 22; •Диаметр жилы провода (мм²): 6,5–19,0; •Диапазон по сечению провода (мм²): 16-150; •Длина колпачка (мм): 30; •Диаметр пучка проводов СИП: 20–50 мм; •Диаметр монтажного отверстия: 12мм; •Расстояние до стены: 60мм; •Диаметр ролика: 200 мм; •Максимальный диаметр провода: 14 мм; •Разрушающая нагрузка: 6.25 кН; •Рабочая нагрузка: 3.5 кН; •Сдвижная щека дает возможность, не снимая ролика с траверсы после раскатки провода, осуществить его выемку; •Закрытые подшипники надежно защищают узел оси вращения от попадания грязи; •Форма ручья гарантирует, что при небольших углах поворота линии электропередачи, провод не выпадет; •Диаметр ролика: 320 мм; •Максимальный диаметр провода: 22 мм; •Разрушающая нагрузка: 10 кН; •Рабочая нагрузка: 5 кН; •Сдвижная щека дает возможность, не снимая ролика с траверсы после раскатки провода, осуществить его выемку; •Закрытые подшипники надежно защищают узел оси вращения от попадания грязи; •Форма ручья гарантирует, что при небольших углах поворота линии электропередачи, провод не выпадет; •Диаметр ролика: 420 мм; •Максимальный диаметр провода: 34 мм; •Разрушающая нагрузка: 37.5 кН; •Рабочая нагрузка: 20 кН; •Сдвижная щека дает возможность, не снимая ролика с траверсы после раскатки провода, осуществить его выемку; •Закрытые подшипники надежно защищают узел оси вращения от попадания грязи; •Форма ручья гарантирует, что при небольших углах поворота линии электропередачи, провод не выпадет; •Диапазон по диаметру кабеля: 6-9 мм; •Рабочая нагрузка: 1.3 мм; •Разрушающая нагрузка: 2.2 кН; •Материал: оцинкованная сталь; •Соединяются с протяжками типа STP, PET-1-4.7, FGP с резьбовым наконечником; •Резьба наконечника: М5; •Диапазон по диаметру кабеля: 9-12 мм; •Рабочая нагрузка: 1.3 кН; •Разрушающая нагрузка: 2.2кН; •Материал: оцинкованная сталь; •Соединяются с протяжками типа STP, PET-1-4.7, FGP с резьбовым наконечником; •Резьба наконечника: М5; •Диапазон по диаметру кабеля: 10-20 мм; •Рабочая нагрузка: 9.4 кН; •Разрушающая нагрузка: 18.8 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 20-30 мм; •Рабочая нагрузка:11.3 кН; •Разрушающая нагрузка: 22.6 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 30-40 мм; •Рабочая нагрузка: 18.5кН; •Разрушающая нагрузка: 37.0 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 30-40 мм; •Рабочая нагрузка: 18.5кН; •Разрушающая нагрузка: 37.0 кН; •Материал: оцинкованная сталь; •Фиксация проходного кабельного чулка достигается за счет шнуровки стальным тросом; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 40-50 мм; •Рабочая нагрузка: 27.5 кН; •Разрушающая нагрузка: 55.0 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 40-50 мм; •Рабочая нагрузка: 27.5 кН; •Разрушающая нагрузка: 55.0 кН; •Материал: оцинкованная сталь; •Фиксация проходного кабельного чулка достигается за счет шнуровки стальным тросом; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 50-65 мм; •Рабочая нагрузка: 27.5 кН; •Разрушающая нагрузка: 55.0 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 50-65 мм; •Рабочая нагрузка: 27.5 кН; •Разрушающая нагрузка: 55.0 кН; •Материал: оцинкованная сталь; •Фиксация проходного кабельного чулка достигается за счет шнуровки стальным тросом; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 65-80 мм; •Рабочая нагрузка: 36.6 кН; •Разрушающая нагрузка: 73.2 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 65-80 мм; •Рабочая нагрузка: 36.6 кН; •Разрушающая нагрузка: 73.2 кН; •Материал: оцинкованная сталь; •Фиксация проходного кабельного чулка достигается за счет шнуровки стальным тросом; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 80-95 мм; •Рабочая нагрузка: 36.6 кН; •Разрушающая нагрузка: 73.2 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по диаметру кабеля: 95-110 мм; •Рабочая нагрузка: 42.5 кН; •Разрушающая нагрузка: 85.0 кН; •Материал: оцинкованная сталь; •Плетеная конструкция обеспечивает необходимую эластичность; •Гибкая петля позволяет легко проходить изгибы в кабельного канала; •Диапазон по сечению кабеля: 16–150 мм²; •Диапазон по диаметру кабеля: 5.1-9.6 мм; •Рабочая нагрузка: 10 кН; •Диапазон по сечению кабеля: 50–120 мм²; •Диапазон по диаметру кабеля: 9.0-15.4 мм; •Рабочая нагрузка: 23 кН; •Диапазон по сечению кабеля: 150–240 мм²; •Диапазон по диаметру кабеля: 15.8-22.4 мм; •Рабочая нагрузка: 27.5 кН; •Диапазон по сечению кабеля: 300–500 мм²; •Диапазон по диаметру кабеля: 22.1-30.0 мм; •Рабочая нагрузка: 41.5 кН; •Диапазон сечений монтируемого провода: 10–185 мм²; •Для обеспечения надежного соединения проводов необходимо сделать 4–4.5 оборота соединяемым зажимом; •Усилие на разрыв соединения: не менее 2000 кН; •Используются в корпусе предохранителя КПР; •Размеры: 22*58мм; •Номинальный ток: 16А; •Номинальное напряжение 500В; •Разрывной класс 80кА; •Используются в корпусе предохранителя КПР; •Размеры: 22*58мм; •Номинальный ток: 32А; •Номинальное напряжение 500В; •Разрывной класс 80кА; •Комплект ПС-120У включает в себя все необходимые компоненты для организации рабочей схемы по замене дефектных изоляторов марок ПС-70Е, ПСД-70Е, ПС-120Б и ПСВ-120Б; •В комплекте: хомут (вайма) ПС-120У (2 шт); стяжка винтовая СВ-25 (2 шт); скоба СК-7-1 (8 шт); ящик для хранения (1 шт); паспорт изделия (3шт); •Максимальный диаметр кабеля: 50 мм; •Максимальная нагрузка: 20 кН; •Матераиал ролика: алюминиевый сплав; •Максимальный диаметр кабеля: 50 мм; •Максимальная нагрузка: 20 кН; •Матераиал ролика: ударостойкий полимер; •Максимальный диаметр троса-лидера: 11 мм; •Рабочая нагрузка: 5 кН; •Покрытие: хром; •Максимальный диаметр троса-лидера: 12 мм; •Рабочая нагрузка: 15 кН; •Покрытие: хром; •Плавное вращение благодаря встроенному подшипнику; •Максимальный диаметр троса-лидера: 15 мм; •Рабочая нагрузка: 20 кН; •Покрытие: хром; •Плавное вращение благодаря встроенному подшипнику; •Максимальный диаметр троса-лидера: 17 мм; •Рабочая нагрузка: 30 кН; •Покрытие: хром; •Плавное вращение благодаря встроенному подшипнику; •Максимальный диаметр троса-лидера : 22 мм; •Рабочая нагрузка: 50 кН; •Покрытие: хром; •Плавное вращение благодаря встроенному подшипнику; •Максимальный диаметр троса-лидера: 26 мм; •Рабочая нагрузка: 80 кН; •Покрытие: хром; •Плавное вращение благодаря встроенному подшипнику; •Максимальный диаметр троса-лидера: 30 мм; •Рабочая нагрузка: 130 кН; •Покрытие: хром; •Плавное вращение благодаря встроенному подшипнику; • Материал шкива ролика: алюминиевого сплав; • Закрытые подшипники на осях вращения обеспечивают плавную работу ролика в течение всего срока службы; • Конструкция ролика позволяет прокладывать кабель поверх другого кабеля; • Наличие в основании двух отверстий для анкеровки; • Максимальный диаметр кабеля: 140 мм; • Диаметр ролика: 120/56 мм; • Количество шкивов: 1 шт.; • Материал шкива ролика: алюминиевого сплав; • Закрытые подшипники на осях вращения обеспечивают плавную работу ролика в течение всего срока службы; • Узлы в виде петель для стыковки роликов специальным штырем; • Максимальный диаметр кабеля: 140 мм; • Диаметр ролика: 120/56 мм; • Количество шкивов: 3 шт.; •Монтаж при помощи прокалывающих зажимов ЗПО; •Сечение провода: 16мм²; •Ток КЗ (кА/с): 4; •Диаметр: 25мм; •Длина 11мм; •Втычной контакт: 35мм; •Подключается к проводу СИП с помощью прокалывающего зажима ЗПО 16-95/4-35(50); •Диаметр медной скобы: 6мм; •Применяются при монтажных работах на проводниках СИП для отделения жилы от скрутки; •Удобные рифленые рукоятки клиньев предотвращают выскальзывание при работе; •Изготовлены из специального изолирующего материала высокой прочности; •Разрушающая нагрузка (кН): 2; •Рабочая нагрузка (кН): 0.8; •Минимальная упаковка: 20 шт; •Вес: 20г; •Разрушающая нагрузка (кН): 15; •Рабочая нагрузка (кН): 5; •Крепление к опоре осуществляется болтом диаметром 16 мм или с помощью ленты из нержавеющей стали 20х0.7 мм; •Вес: 180г; •Разрушающая нагрузка (кН): 15; •Рабочая нагрузка (кН): 5; •Крепление осуществляется двумя болтами диаметром 14 или 16 мм, либо с помощью двух бандажей из нержавеющей ленты 20х0.7 мм; •Вес: 190г; •Рычажное устройство преобразует усилие тяги в усилие захвата; •Диапазон по диаметру кабеля: 2.5-16 мм; •Рабочая нагрузка: 10 кН; •Рычажное устройство преобразует усилие тяги в усилие захвата; •Диапазон по диаметру кабеля: 4-22 мм; •Рабочая нагрузка: 20 кН; •Рычажное устройство преобразует усилие тяги в усилие захвата; •Диапазон по диаметру кабеля: 8-32 мм; •Рабочая нагрузка: 30 кН; •Рычажное устройство преобразует усилие тяги в усилие захвата; •Диапазон по сечению кабеля: 4х(25-50 мм²); •Рабочая нагрузка: 30 кН; •Рычажное устройство преобразует усилие тяги в усилие захвата; •Диапазон по сечению кабеля: 4х(70-120мм²); •Рабочая нагрузка: 8.5 кН; •Сечение (мм²) 16-70; •Головка болта (мм): 14; •Количество болтов: 1; •Длина: 42мм; •Ширина: 25мм; •Высота: 45мм; •Вес: 61г; •Сечение (мм²) 16-150; •Головка болта (мм): 14; •Количество болтов: 2; •Длина: 50мм; •Ширина: 46мм; •Высота: 55мм; •Вес: 140г; •Сечение (мм²) 16-150; •Головка болта (мм): 14; •Количество болтов: 2; •Длина: 110мм; •Ширина: 56мм; •Высота: 75мм; •Вес: 193г; •Сечение (мм²) магистраль: (35)50-150; •Сечение (мм²) ответвление: (35)50-150; •Головка болта (мм): 13; •Момент затяжки (Нм): 18; •Сечение (мм²) магистраль: 16-95; •Сечение (мм²) ответвление: 1.5-10; •Головка болта (мм): 10; •Момент затяжки (Нм): 7; •Сечение (мм²) магистраль: 16-95; •Сечение (мм²) ответвление: 4-35(50); •Головка болта (мм): 13; •Момент затяжки (Нм): 11; •Может применяться с проводниками сечением 50мм² при токе не более 138А; •Сечение (мм²) магистраль: 25-95; •Сечение (мм²) ответвление: 25-95; •Головка болта (мм): 13; •Момент затяжки (Нм): 18; •Сечение (мм²) магистраль: 35-95; •Сечение (мм²) ответвление: 2.5-4/54; •Головка болта (мм): 10; •Момент затяжки (Нм): 7; •Максимальный ток: 145А; •Вес: 120г; •Сечение (мм²) магистраль:50-150; •Сечение (мм²) ответвление: 6-35(50); •Головка болта (мм): 13; •Момент затяжки (Нм): 11; •Может применяться с проводниками сечением 50мм² при токе не более 138А; •Сечение провода (мм²): 4х25-120; •Разрушающая нагрузка (кН): 7; •Рабочая нагрузка (кН): 5; •Зажим монтируется на крюки диаметром до 21 мм; •Сечение провода (мм²): 16; •Ток КЗ (кА/с): 4; •гибкий медный изолированный провод; •пять модулей для соединения с адаптерами для закороток; •модуль для соединения с проводом заземления; •Вес: 1.35 кг; •Сечение провода (мм²): 16; •Ток КЗ (кА/с): 4; •провод заземления, длина провода - 10м; •модуль для соединения с устройством для закороток; •струбцина для присоединения к стержню заземления; •Вес: 2.55 кг; •Сечение провода (мм²): 25-95; •Разрушающая нагрузка (кН): 12; •Рабочая нагрузка (кН): 5; •Крепление к опоре осуществляется болтом М16 или с помощью ленты из нержавеющей стали 20х0.7 мм; •Сечение провода (мм²): 25-120; •Разрушающая нагрузка (кН): 22; •Рабочая нагрузка (кН): 5; •Используется для подвески СИП на промежуточных и угловых опорах при углах поворота линии до 60°; •Сечение провода (мм²): 35–50; •Сечение провода (мм²): 50-70; •Разрушающая нагрузка (кН): 15; •Рабочая нагрузка (кН): 5; •Вес: 320г; •Сечение провода (мм²): 50-95; •Разрушающая нагрузка (кН): 12; •Рабочая нагрузка (кН): 5; •Используется для подвески СИП на промежуточных и угловых опорах при углах поворота линии до 60°; •Сечение провода (мм²): 70-95; •Сечение провода (мм²): 120-150; •Сечение провода (мм²): min:2x16, max:4x25; •Разрушающая нагрузка (кН): 3; •Рабочая нагрузка (кН): 0.8; •Вес: 130г; •Сечение провода (мм²): min:4x16, max:4x25; •Разрушающая нагрузка (кН): 10; •Рабочая нагрузка (кН): 3; •Головка болта (мм): 14; •Длина: 175мм; •Ширина: 40мм; •Высота: 85мм; •Вес: 190г; •Управление при помощи электронного терминала на расстоянии до 50 м; •Опция звукового сигнала при достижении нагрузки верхнего и нижнего пределов; •Запоминание максимально приложенного усилия; •Диапазон измеряемых усилий: 0.1-20 кН; •Цена деления: 0.02 Н; •В комплекте: силовой блок, электронный терминал с ЖК-дисплеем, зарядное устройств;
