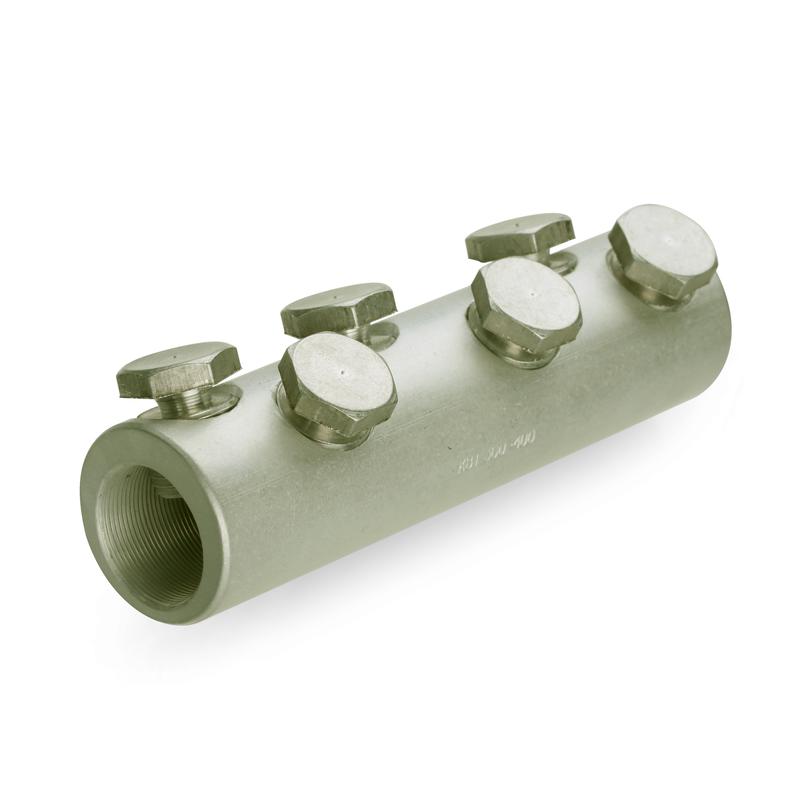

Соединители болтовые с покрытием и угловым расположением болтов. Евросерия
тип:
6СБЕ-(Л) (ТУ 3449-009-97284872-2006)
- Предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие корпуса и болтов: гальваническое
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-6 (КВТ)
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
Соединители СБЕ-Л – универсальные кабельные гильзы евросерии с гальваническим покрытием и Х-образным (угловым) расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.
Основным преимуществом соединителей СБЕ-(Л) является нейтральное по отношению к проводникам гальваническое покрытие, которое исключает возможность возникновения гальванической пары при соединении меди и алюминия без герметизации места соединения.
В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы соединителями евро-серии с угловым расположением болтов (типы НБЕ-Л и СБЕ-Л).
Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.
Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.
Отверстие для ввода кабельной жилы в болтовых соединителях СБЕ-Л смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.
В отличие от дешевых аналогов все болтовые соединители «КВТ» оснащены 4-мя и 6-ю (начиная с сечения 300 мм²) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
---|---|---|---|---|---|
6СБЕ-300/400(Л) (КВТ) | 1 | шт |
3112.68 | сравнить | |
6СБЕ-500/630(Л) (КВТ) | 1 | шт |
8728.30 | сравнить |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
6СБЕ-300/400(Л) (КВТ) | 1 | п/э пакет |
4680430002490 | 25 | 15 | 1 | 0.3 | 0.000375 | |
6СБЕ-500/630(Л) (КВТ) | 1 | п/э пакет |
4680430002506 | 25 | 15 | 1 | 0.6 | 0.000375 |
SKU | товарные позиции Цвет изоляции | L (мм) | L₂ (мм) | d (мм) | d₁ (мм) | N (мм) |
---|---|---|---|---|---|---|
6СБЕ-300/400(Л) (КВТ) | 140 | 68.5 | 37 | 26 | 14 | |
6СБЕ-500/630(Л) (КВТ) | 190 | 87 | 48 | 34 | 17 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|
6СБЕ-300/400(Л) (КВТ) | 10 |
300/ 400 |
1/ 2/ 3/ 4 |
алюминиевый сплав |
гальваническое лужение |
срывные болты |
|
6СБЕ-500/630(Л) (КВТ) | 10 |
500/ 630 |
1/ 2/ 3/ 4 |
алюминиевый сплав |
гальваническое лужение |
срывные болты |
