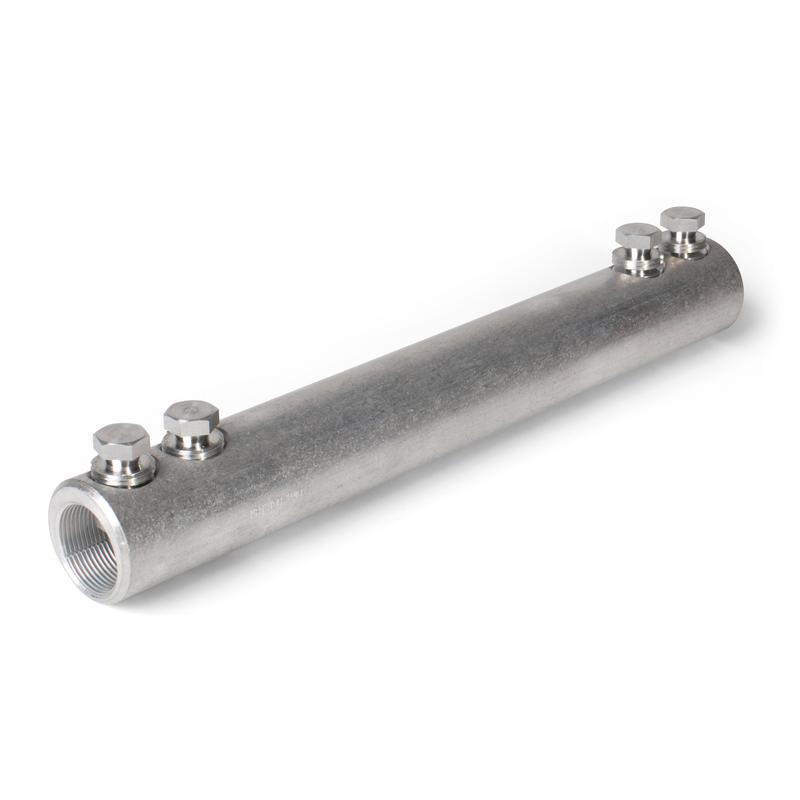

Соединители ремонтные болтовые

тип:

СБР (ТУ 3449-009-97284872-2006)

  • Соединители ремонтные болтовые предназначены для соединения любого типа жил кабелей напряжением до 10 кВ при проведении ремонтных работ на существующих кабельных линиях.
  • Соединитель мультиразмерный, то есть перекрывает диапазон сечений кабельных жил.
  • Соединители предназначены для соединения любых жил в пределах рабочего диапазона.
  • Увеличенная длина корпуса соединителей позволяет уменьшить затраты при замене вышедшей из строя кабельной муфты путём её вырезания и установки ремонтных соединителей взамен вышедших из строя без установки дополнительного участка кабеля.
  • Материал корпуса — специальный коррозионностойкий алюминиевый сплав, сочетающий в себе высокие электрические и механические характеристики.
  • Внутренняя поверхность отверстия для жилы кабеля имеет рифления для увеличения площади контакта и механической прочности;
  • Способ монтажа при помощи болтов со срывными головками обеспечивает гарантированное получение контактного соединения, имеющего оптимальные электрические и механические характеристики
  • Конструкция болтов предусматривает несколько уровней срывных проточек. При срыве головки болты срываются вровень с поверхностью корпуса независимо от сечения жилы
  • Расположение осей болтов в ряд повышает удобство монтажа при проведении ремонтных работ на кабельных линиях
  • На корпусе каждого соединителя выбита маркировка с указанием диапазона сечений кабеля
  • Инструмент для монтажа НМБ-6
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм кр.опт опт м.опт
4СБР-25/50 (КВТ) 1
шт
336.00 386.40 463.68
4СБР-70/120 (КВТ) 1
шт
487.00 560.05 672.06
4СБР-150/240 (КВТ) 1
шт
671.00 771.65 925.98
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
4СБР-25/50 (КВТ) 1
п/э пакет
4680430013779 37 11 1 0.17 0.000407
4СБР-70/120 (КВТ) 1
п/э пакет
4680430013786 37 11 1 0.4 0.000407
4СБР-150/240 (КВТ) 1
п/э пакет
4680430013793 37 11 1 0.4 0.000407
SKU товарные позиции Цвет изоляции L L₂ d d₁ N
4СБР-25/50 (КВТ) 280 32 19 11 10
4СБР-70/120 (КВТ) 280 46 27 17 14
4СБР-150/240 (КВТ) 280 56 37 25 14
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
4СБР-25/50 (КВТ)
10
25/ 35/ 50
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
4СБР-70/120 (КВТ)
10
70/ 95/ 120
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
4СБР-150/240 (КВТ)
10
150/ 185/ 240
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
