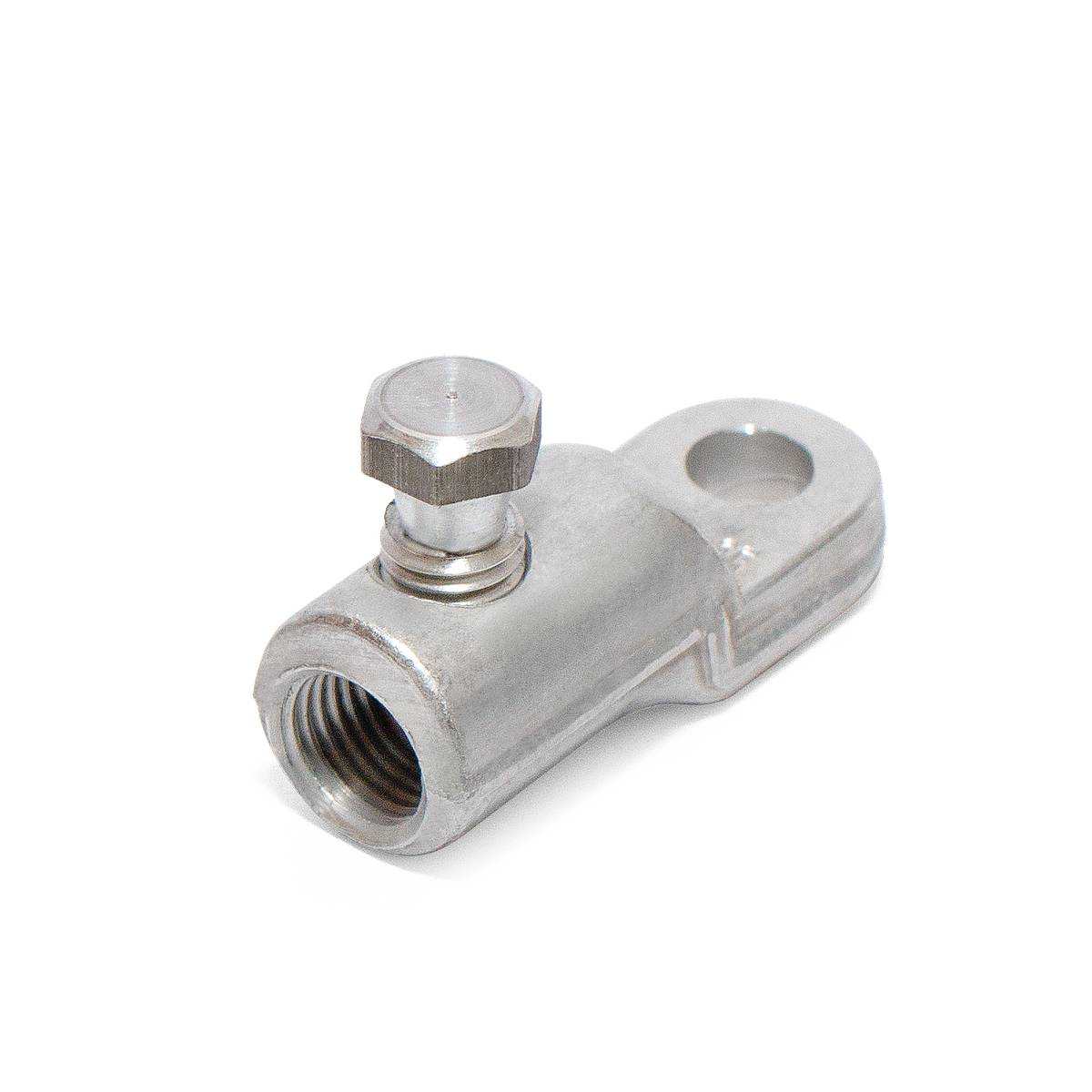

Наконечники болтовые с рядным расположением болтов
тип:
НБ (ТУ 3449-009-97284872-2006)
- Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
- Рядное расположение болтов на корпусе наконечника
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие: без покрытия
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-6 (КВТ)
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
Наконечники НБ – универсальные кабельные наконечники с рядным расположением болтов со срывными головками. Предназначены для оконцевания кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.
В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт. По умолчанию, в стандартной комплектации кабельных муфт производства «КВТ» используются наконечники и соединители с рядным расположением болтов (типы НБ и СБ). При необходимости, муфты также могут быть укомплектованы наконечниками евро-серии с угловым расположением болтов (типы НБЕ и СБЕ).
Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.
Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.
Отверстие для ввода кабельной жилы в болтовых наконечниках НБ смещено относительно центральной оси для обеспечения необходимых прочностных характеристик в зоне крепежа болтов. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.
В отличие от дешевых аналогов все болтовые наконечники «КВТ» (кроме самого маленького размера на диапазон 10-25мм²) оснащены 2-мя и 3-мя (начиная с сечения 300 мм²) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.
Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.
Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
---|---|---|---|---|---|
1НБ-10/25 (КВТ) | 10 | шт |
119.77 | сравнить | |
2НБ-25/50 (КВТ) | 10 | шт |
279.96 | сравнить | |
2НБ-70/120 (КВТ) | 10 | шт |
451.09 | сравнить | |
2НБ-70/120-16 (КВТ) | 10 | шт |
468.78 | сравнить | |
2НБ-150/240 (КВТ) | 5 | шт |
733.91 | сравнить | |
2НБ-150/240-12 (КВТ) | 5 | шт |
733.91 | сравнить |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
1НБ-10/25 (КВТ) | 10 | п/э пакет |
4680430002155 | 10 | 10 | 2 | 0.092 | 0.0002 | |
2НБ-25/50 (КВТ) | 10 | п/э пакет |
4680430002247 | 13 | 9 | 2 | 0.3 | 0.000234 | |
2НБ-70/120 (КВТ) | 10 | п/э пакет |
4680430002254 | 15.5 | 13.2 | 3 | 0.78 | 0.000614 | |
2НБ-70/120-16 (КВТ) | 10 | п/э пакет |
4680430054888 | 18 | 13 | 3 | 0.8 | 0.000702 | |
2НБ-150/240 (КВТ) | 5 | п/э пакет |
4680430002261 | 16 | 12 | 4 | 0.772 | 0.000768 | |
2НБ-150/240-12 (КВТ) | 5 | п/э пакет |
4680430054895 | 16 | 12 | 3.7 | 0.75 | 0.00071 |
SKU | товарные позиции Цвет изоляции | L (мм) | L₁ (мм) | L₂ (мм) | S (мм) | D (мм) | d (мм) | d₁ (мм) | N (мм) | A (мм) |
---|---|---|---|---|---|---|---|---|---|---|
1НБ-10/25 (КВТ) | 38 | 15.2 | 18 | 6 | 6.4 | 13 | 8 | 8 | 6.5 | |
2НБ-25/50 (КВТ) | 50 | 21.5 | 22 | 8 | 10.5 | 19 | 11 | 10 | 9.5 | |
2НБ-70/120 (КВТ) | 65 | 26.5 | 32 | 12 | 13 | 27 | 17 | 14 | 13.5 | |
2НБ-70/120-16 (КВТ) | 82 | 31.5 | 41 | 12 | 17 | 27 | 17 | 17 | 15 | |
2НБ-150/240 (КВТ) | 80 | 34.5 | 36 | 14 | 17 | 37 | 25 | 14 | 15.5 | |
2НБ-150/240-12 (КВТ) | 94 | 30.5 | 53 | 14 | 13 | 37 | 25.8 | 19 | 14.5 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|
1НБ-10/25 (КВТ) | 10 |
10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-25/50 (КВТ) | 10 |
25/ 35/ 50 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-70/120 (КВТ) | 10 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-70/120-16 (КВТ) | 10 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-150/240 (КВТ) | 10 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
|
2НБ-150/240-12 (КВТ) | 10 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
алюминиевый сплав |
без покрытия |
срывные болты |
