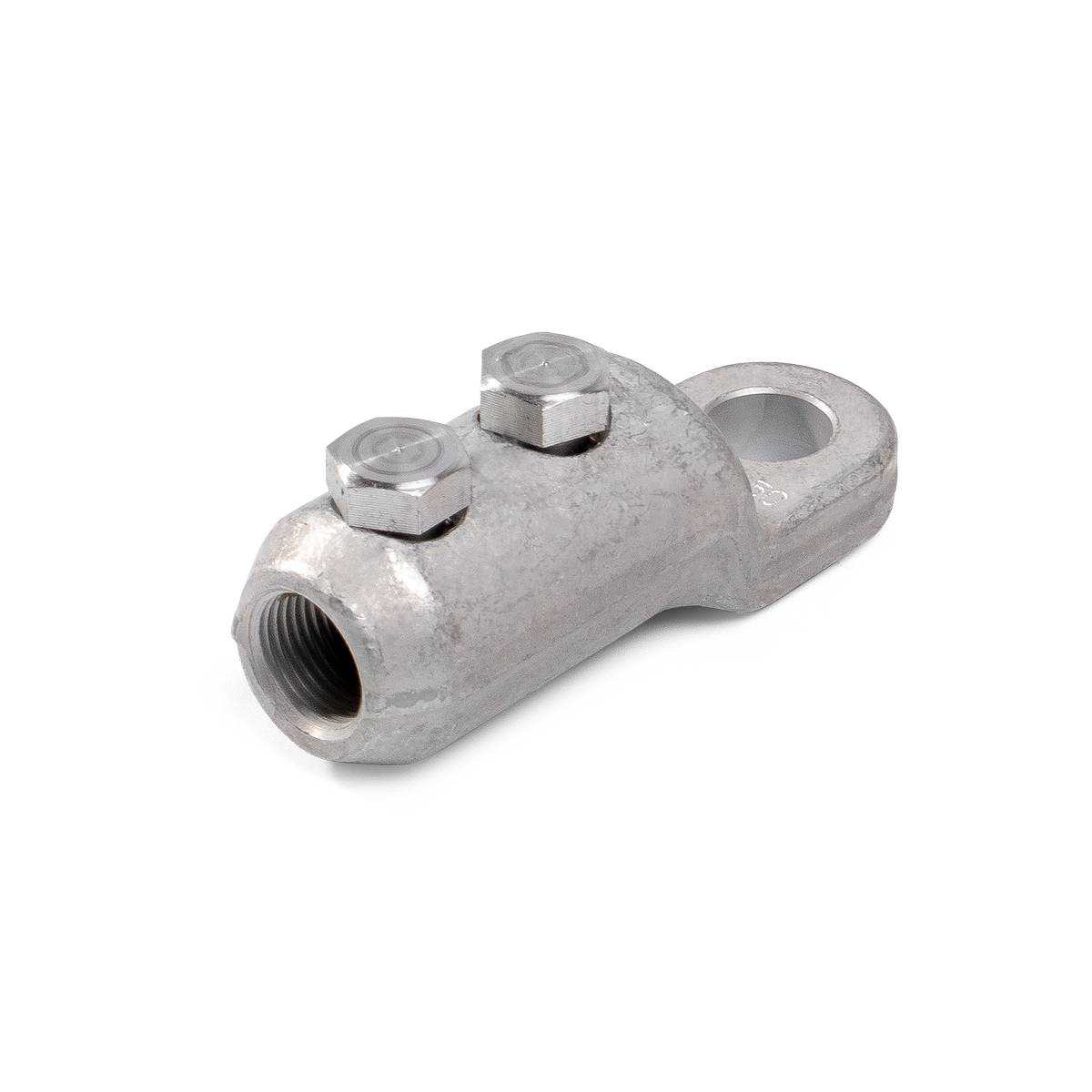

Наконечники болтовые для кабелей с изоляцией из сшитого полиэтилена

тип:

НБП (ТУ 3449-009-97284872-2006)

  • Предназначены для оконцевания кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе наконечника
  • Центрально-симметричное отверстие под кабельную жилу в корпусе наконечника способствует равномерному распределению электрического поля
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности корпуса
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Эксплуатационные характеристики (лет)
Гарантийный срок хранения
5
Гарантийный срок эксплуатации
5
Срок службы
25

Наконечники НБП – перспективная разработка завода «КВТ», специализированные кабельные наконечники с рядным расположением болтов со срывными головками. Предназначены для оконцевания кабельных жил с изоляцией из сшитого полиэтилена любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Отверстие для ввода кабельной жилы в болтовых наконечниках НБП размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность наконечников КВТ имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между наконечником и кабельной жилой. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой. Лопатка болтовых наконечников смещена относительно центральной оси корпуса, что обеспечивает удобство при подключении кабельной линии к шинам щитовых устройств.

В отличие от дешевых аналогов все болтовые наконечники «КВТ» оснащены 2-мя и 3-мя (начиная с сечения 300 мм2) болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые наконечники «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.

Вопросы и ответы Сопутствующие товары Информационные материалы
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм кр.опт опт м.опт
2НБП-70/120 (КВТ) 10
шт
146.50 168.48 202.18
2НБП-150/240 (КВТ) 5
шт
230.60 265.19 318.23
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
2НБП-70/120 (КВТ) 10
п/э пакет
4630019121128 25 15 1 0.9 0.000375
2НБП-150/240 (КВТ) 5
п/э пакет
4630019121135 25 15 1 0.9 0.000375
SKU товарные позиции Цвет изоляции L L₁ L₂ S D d d₁ N A

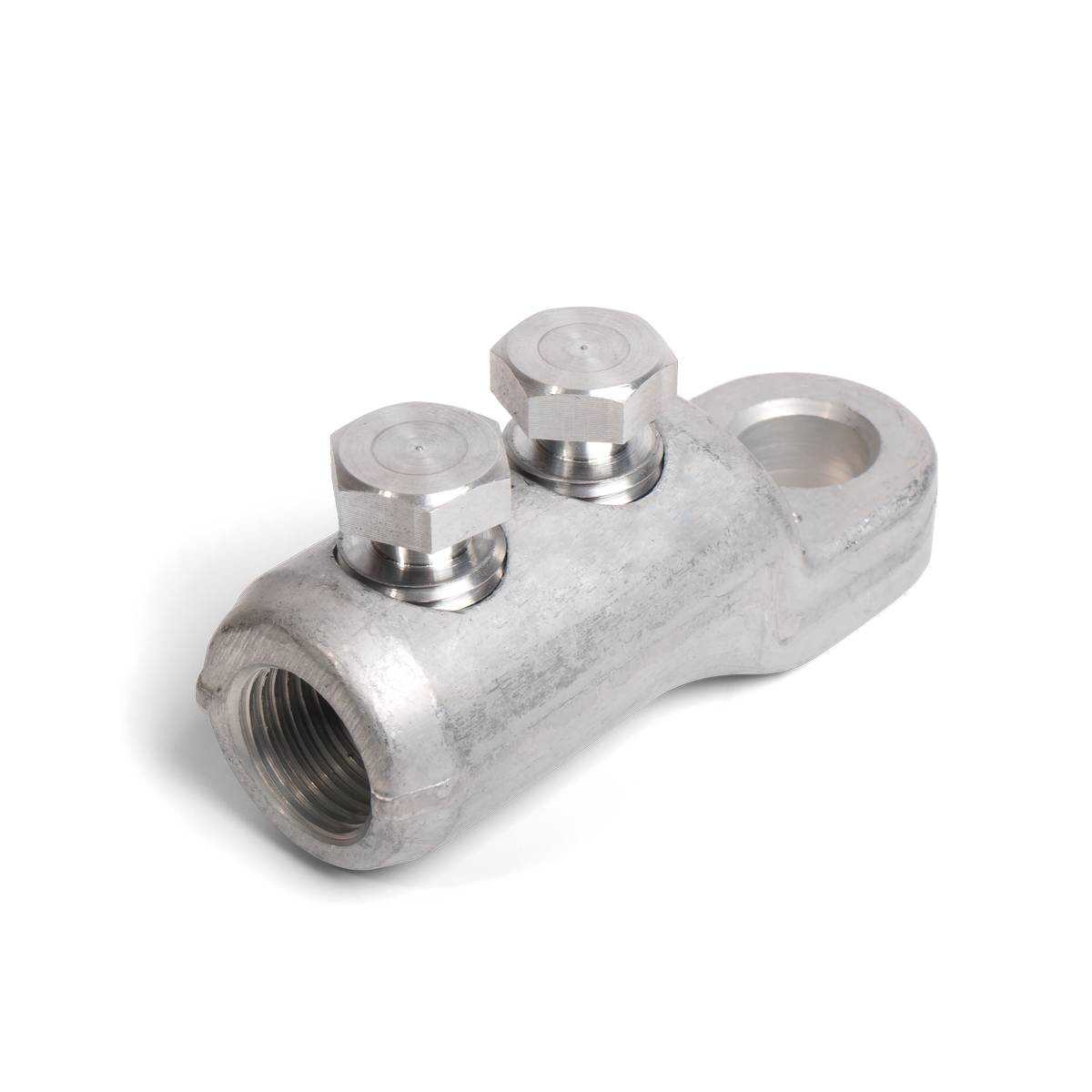

2НБП-70/120 (КВТ) 80 26.5 46 12 13 27 14.4 17 13.5
2НБП-150/240 (КВТ) 100 34.5 55 14 17 37 20.4 19 15.5
SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
2НБП-70/120 (КВТ)
10
70/ 95/ 120
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
2НБП-150/240 (КВТ)
10
150/ 185/ 240
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
