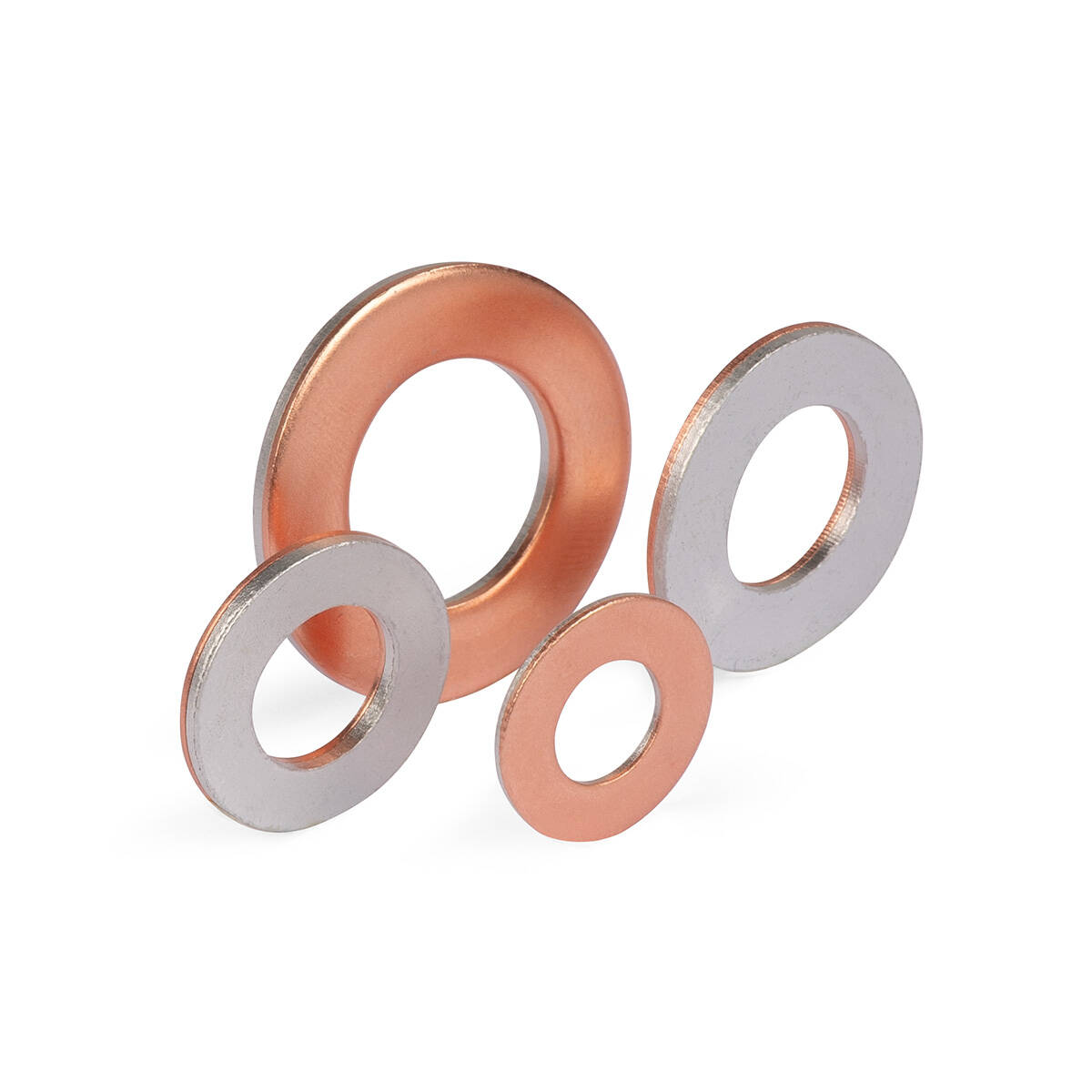

Шайбы алюмомедные
тип:
ШАМ (ТУ 1680-040-97284872-2010)
- Предназначены для подключения алюминиевых наконечников к медным шинам и клеммам электротехнических устройств
- Материал:
- электротехнический алюминий марки АД1
- медь марки М1
- Рабочее напряжение: до 1 кВ
- Слои меди и алюминия соединены на молекулярном уровне, что исключает возникновение гальванической пары «медь – алюминий», приводящей к увеличению контактного сопротивления и аварийным ситуациям
- Используется в качестве биметаллической прокладки между медной шиной и контактной лопаткой алюминиевого наконечника
- При установке шайбы ее медная сторона монтируется к медной шине, а алюминиевая — к алюминиевому наконечнику
- Алюмомедные шайбы являются универсальными и подходят для нескольких размеров алюминиевых наконечников с одинаковым отверстием под контактный винт
- Экономная альтернатива алюмомедным наконечникам
- Рекомендованы для оснащения ремонтных бригад и аварийных служб
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 10 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| ШАМ 17/8.5 (КВТ) | 100 | шт |
94.61 | сравнить | |
| ШАМ 20/11 (КВТ) | 100 | шт |
173.64 | сравнить | |
| ШАМ 25/13 (КВТ) | 50 | шт |
204.85 | сравнить | |

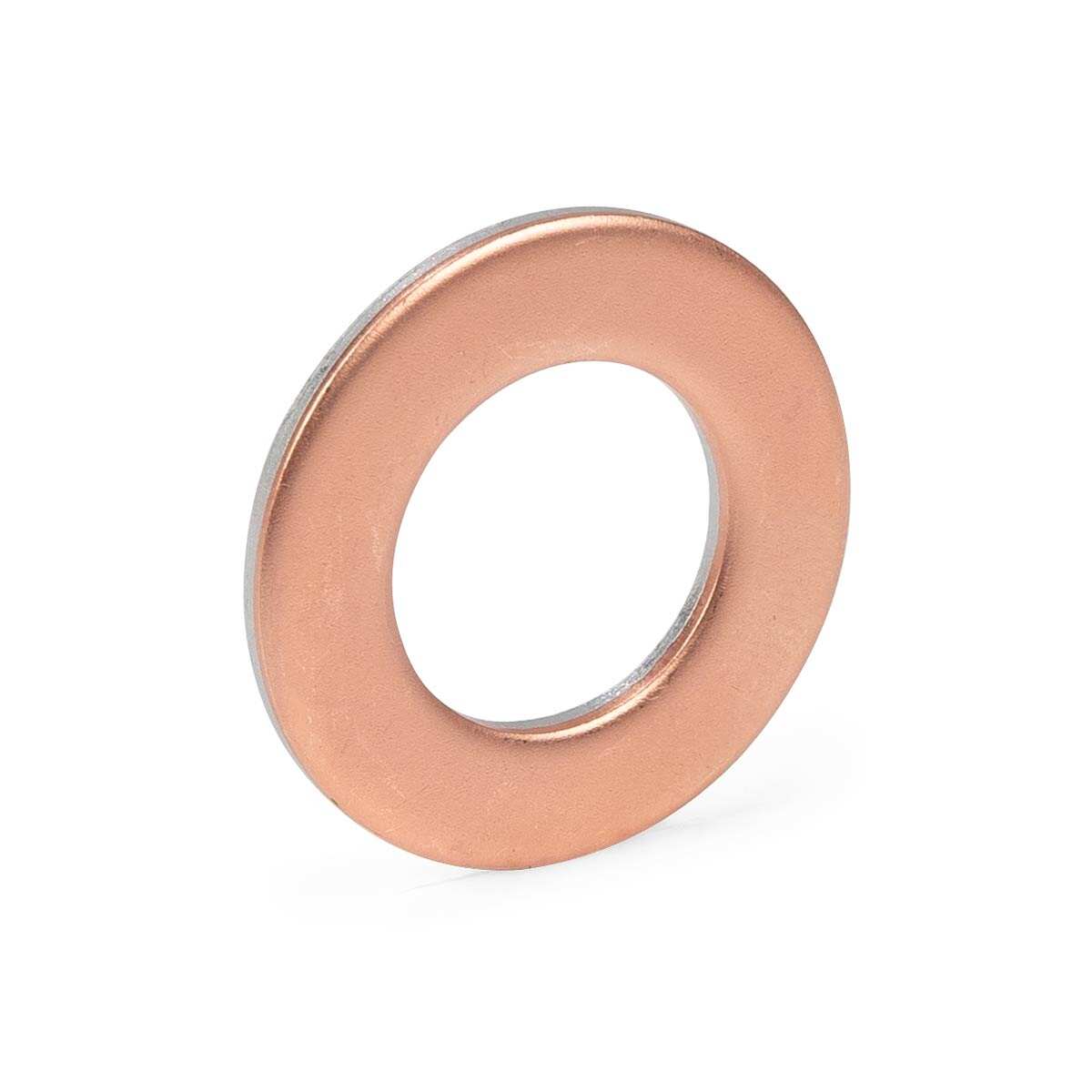

| ШАМ 30/17 (КВТ) | 50 | шт |
260.93 | сравнить |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| ШАМ 17/8.5 (КВТ) | 100 | п/э пакет |
4680430001417 | 10 | 10 | 1 | 0.076 | 0.0001 | |
| ШАМ 20/11 (КВТ) | 100 | п/э пакет |
4680430001431 | 9 | 11 | 2 | 0.194 | 0.000198 | |
| ШАМ 25/13 (КВТ) | 50 | п/э пакет |
4680430001455 | 8 | 9 | 3 | 0.158 | 0.000216 | |
| ШАМ 30/17 (КВТ) | 50 | п/э пакет |
4680430001479 | 7 | 7 | 3.5 | 0.212 | 0.000172 |
| SKU | товарные позиции Цвет изоляции | S (мм) | D (мм) | d (мм) |
|---|---|---|---|---|
| ШАМ 17/8.5 (КВТ) | 1 | 17 | 8.5 | |
| ШАМ 20/11 (КВТ) | 2 | 20 | 11 | |
| ШАМ 25/13 (КВТ) | 2 | 25 | 13 | |
| ШАМ 30/17 (КВТ) | 2 | 30 | 17 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Технология монтажа |
|---|---|---|---|---|---|---|
| ШАМ 17/8.5 (КВТ) | 1 |
10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь/ алюминий |
прочее |
|
| ШАМ 20/11 (КВТ) | 1 |
35/ 50/ 70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь/ алюминий |
прочее |
|
| ШАМ 25/13 (КВТ) | 1 |
95/ 120/ 150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь/ алюминий |
прочее |
|
| ШАМ 30/17 (КВТ) | 1 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь/ алюминий |
прочее |
