Соединительные изолирующие зажимы с крыльями
тип:
СИЗ-К (ТУ 3424-036-97284872-2006)
- Корпус имеет «крылья» для увеличения рычага и силы крутящего момента. Облегчает монтаж проводов больших сечений
- Расширенные диапазоны монтажных сечений
- Длинная и широкая «юбка» корпуса обеспечивает защиту и полную изоляцию соединения
- Благодаря специальному квадратному профилю, пружина создает свою резьбу на скрутке и надежно удерживает соединенные провода
- Контактная пружина имеет большую длину, чем в стандартных бюджетных СИЗ
- Контактная часть: стальная оцинкованная пружина
- Материал корпуса: полипропилен, не содержит галогенов
- Термостойкость изоляции: 105 °С
- Цветовая маркировка корпуса облегчает выбор правильного размера
- Гарантированное качество и надежность электрических соединений
- Не требуют использования специального инструмента. Зажим навинчивается по часовой стрелке на предварительно зачищенные и скрученные вместе концы проводов
- Возможность многократного использования
- Быстрый, легкий и безопасный монтаж
Эксплуатационные характеристики (лет)
Гарантийный срок хранения5
Гарантийный срок эксплуатации5
Срок службы25
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | кр.опт | опт | м.опт |
---|---|---|---|---|---|---|
СИЗ-К-6 (КВТ) | 100 | шт |
2.75 | 3.16 | 3.79 | |
СИЗ-К-7 (КВТ) | 100 | шт |
2.86 | 3.29 | 3.95 | |
СИЗ-К-8 (КВТ) | 100 | шт |
3.72 | 4.28 | 5.14 | |
СИЗ-К-9 (КВТ) | 50 | шт |
6.84 | 7.87 | 9.44 | |
СИЗ-К-10 (КВТ) | 50 | шт |
8.12 | 9.34 | 11.21 |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
СИЗ-К-6 (КВТ) | 100 | п/э пакет |
4680430022344 | 26 | 14.5 | 2 | 0.17 | 0.000754 | |
СИЗ-К-7 (КВТ) | 100 | п/э пакет |
4680430022351 | 26 | 14 | 2 | 0.18 | 0.000728 | |
СИЗ-К-8 (КВТ) | 100 | п/э пакет |
4680430022368 | 14 | 8 | 0.5 | 0.35 | 5.6E-5 | |
СИЗ-К-9 (КВТ) | 50 | п/э пакет |
4680430022375 | 26 | 14 | 2 | 0.25 | 0.000728 | |
СИЗ-К-10 (КВТ) | 50 | п/э пакет |
4680430022382 | 26 | 16 | 6 | 0.21 | 0.002496 |
SKU | товарные позиции Цвет изоляции | L | L₁ | D | D₁ | d | d₁ |
---|---|---|---|---|---|---|---|
СИЗ-К-6 (КВТ) | 24.6 | 11.3 | 8.1 | 18.1 | 10.5 | 4.8 | |
СИЗ-К-7 (КВТ) | 28 | 13.8 | 7.3 | 18 | 11.2 | 6.1 | |
СИЗ-К-8 (КВТ) | 31 | 15.6 | 8.8 | 23.4 | 12.7 | 7 | |
СИЗ-К-9 (КВТ) | 33 | 17.5 | 11.2 | 25.5 | 14.1 | 7.4 | |
СИЗ-К-10 (КВТ) | 39.4 | 20.9 | 12.9 | 31.8 | 17.5 | 9.7 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Материал контактной части | Цвет изоляции | Технология монтажа |
---|---|---|---|---|---|---|

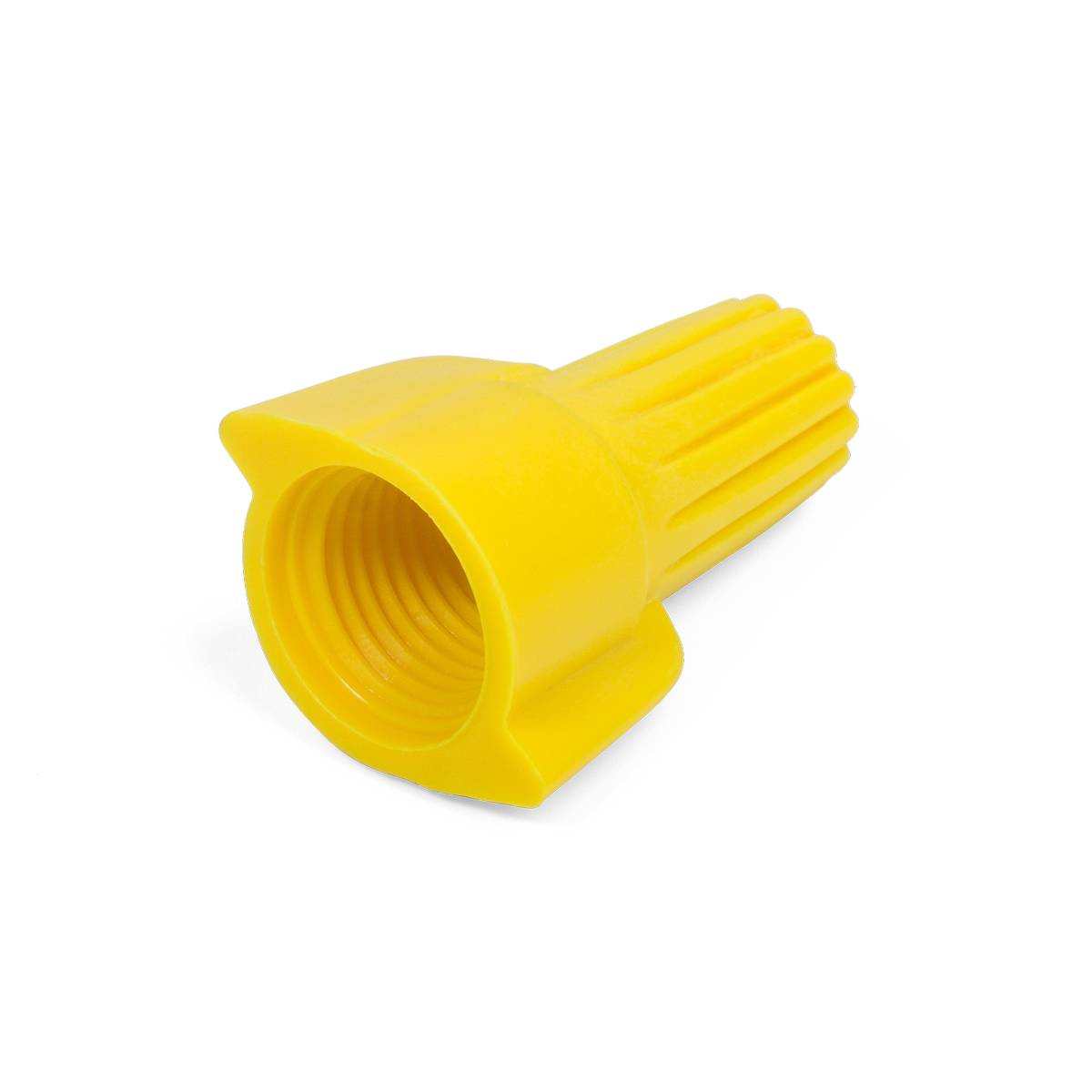

СИЗ-К-6 (КВТ) | 0.69 |
1.5/ 2.5/ 4/ 6 |
стальной сплав |
желтый |
прочее |
|
СИЗ-К-7 (КВТ) | 0.69 |
1.5/ 2.5/ 4/ 6/ 10/ 16 |
стальной сплав |
бежевый |
прочее |
|
СИЗ-К-8 (КВТ) | 0.69 |
4/ 6/ 10/ 16 |
стальной сплав |
красный |
прочее |
|

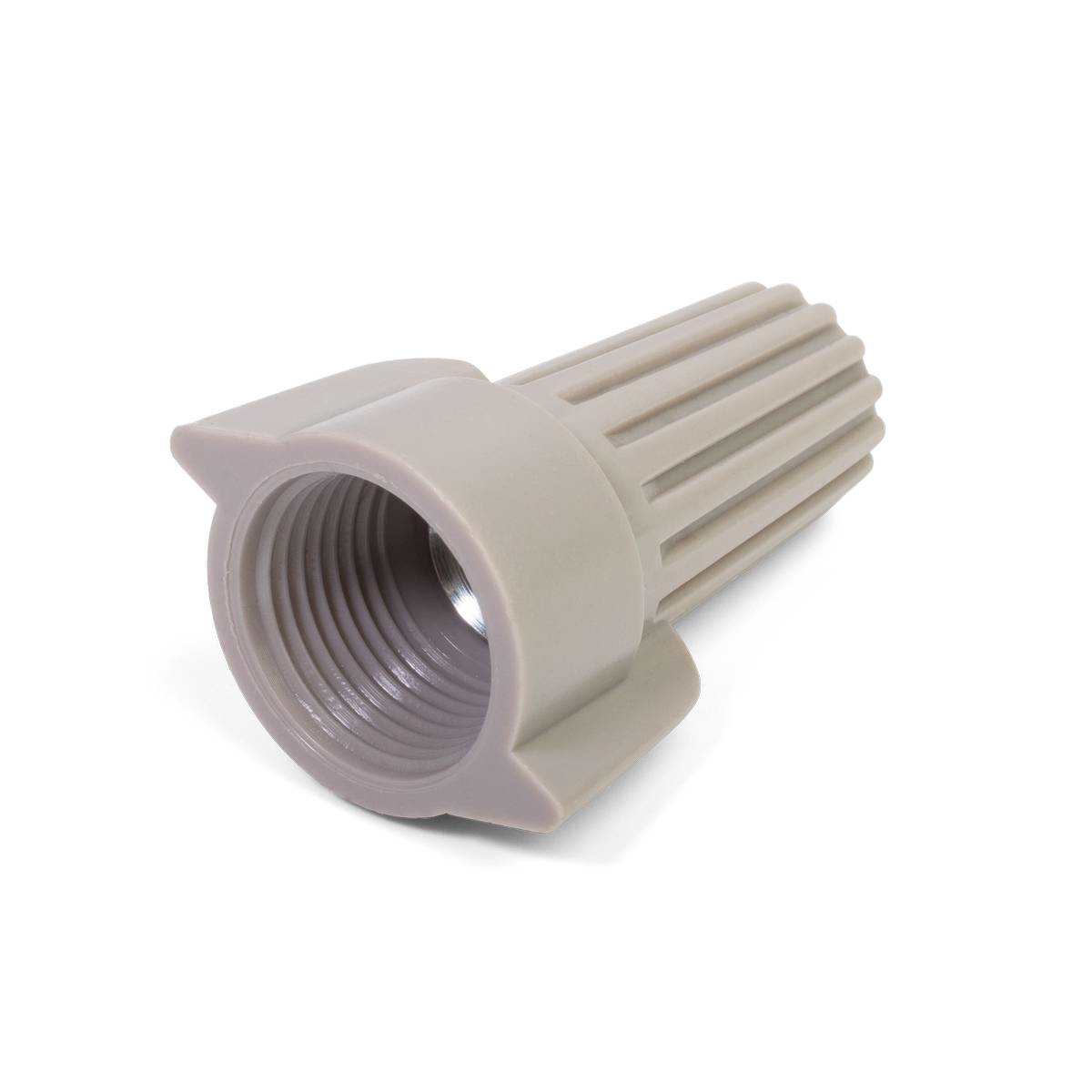

СИЗ-К-9 (КВТ) | 0.69 |
10/ 16 |
стальной сплав |
серый |
прочее |
|

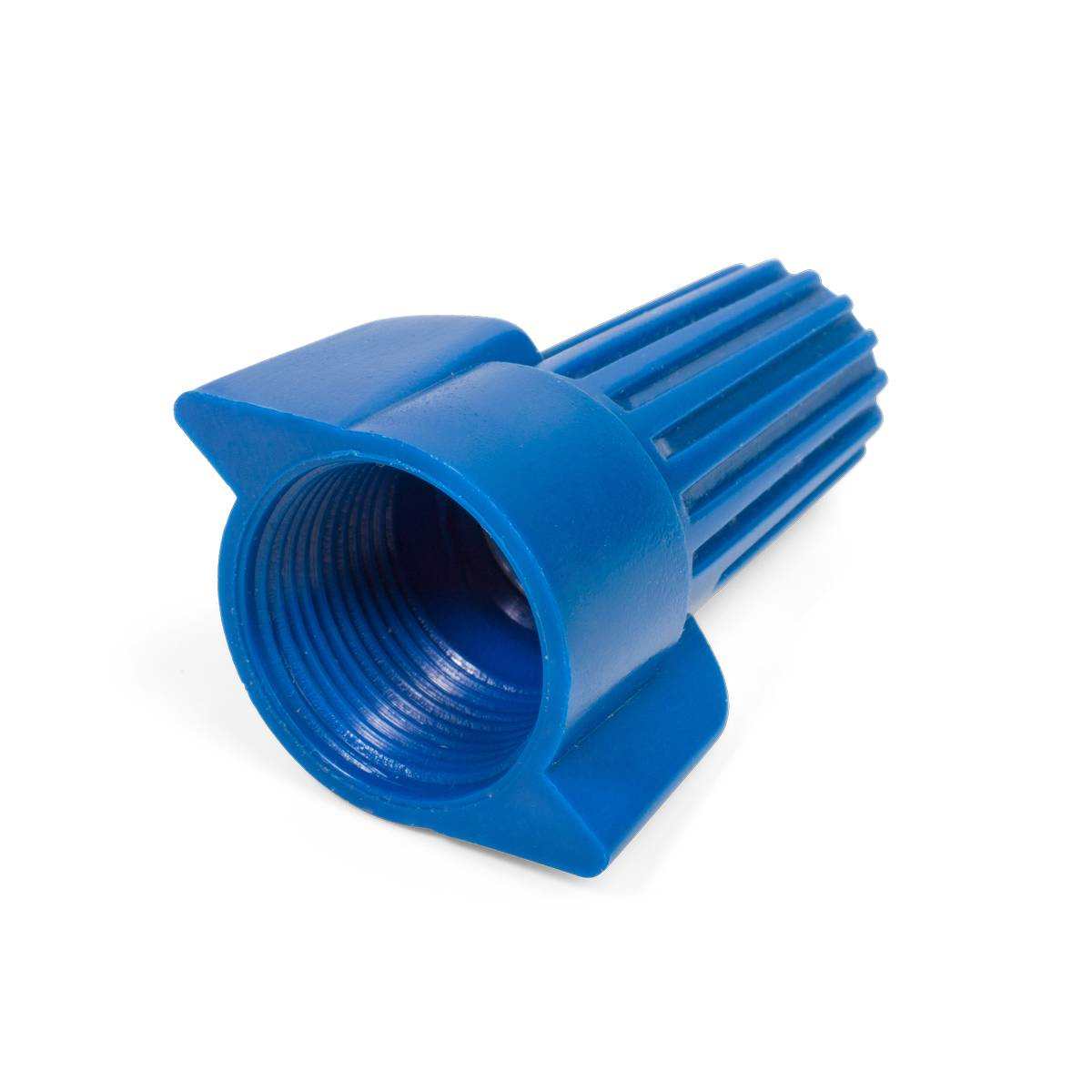

СИЗ-К-10 (КВТ) | 0.69 |
10/ 16/ 25 |
стальной сплав |
синий |
прочее |
