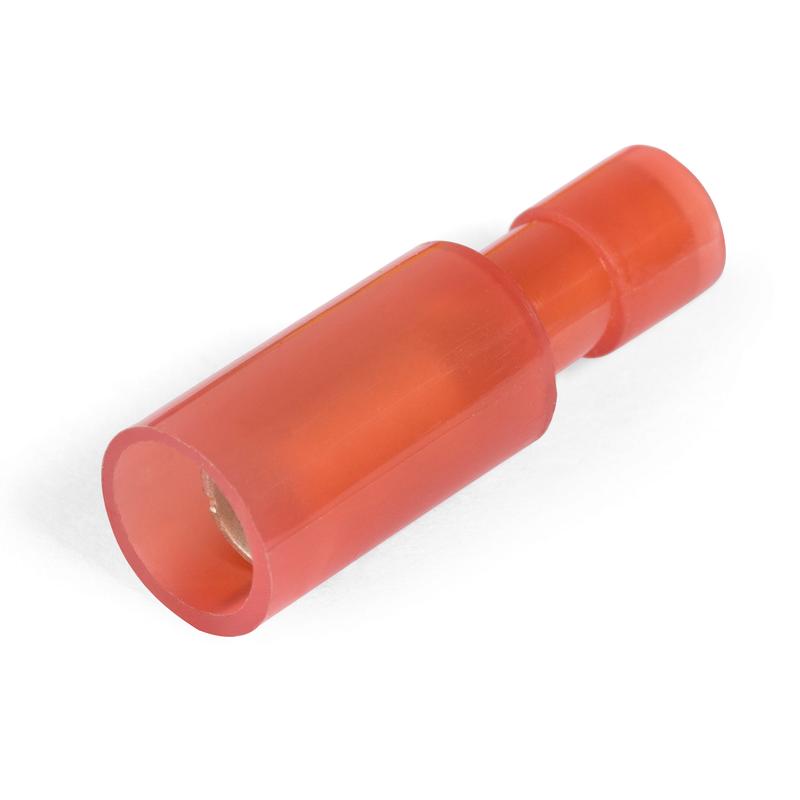

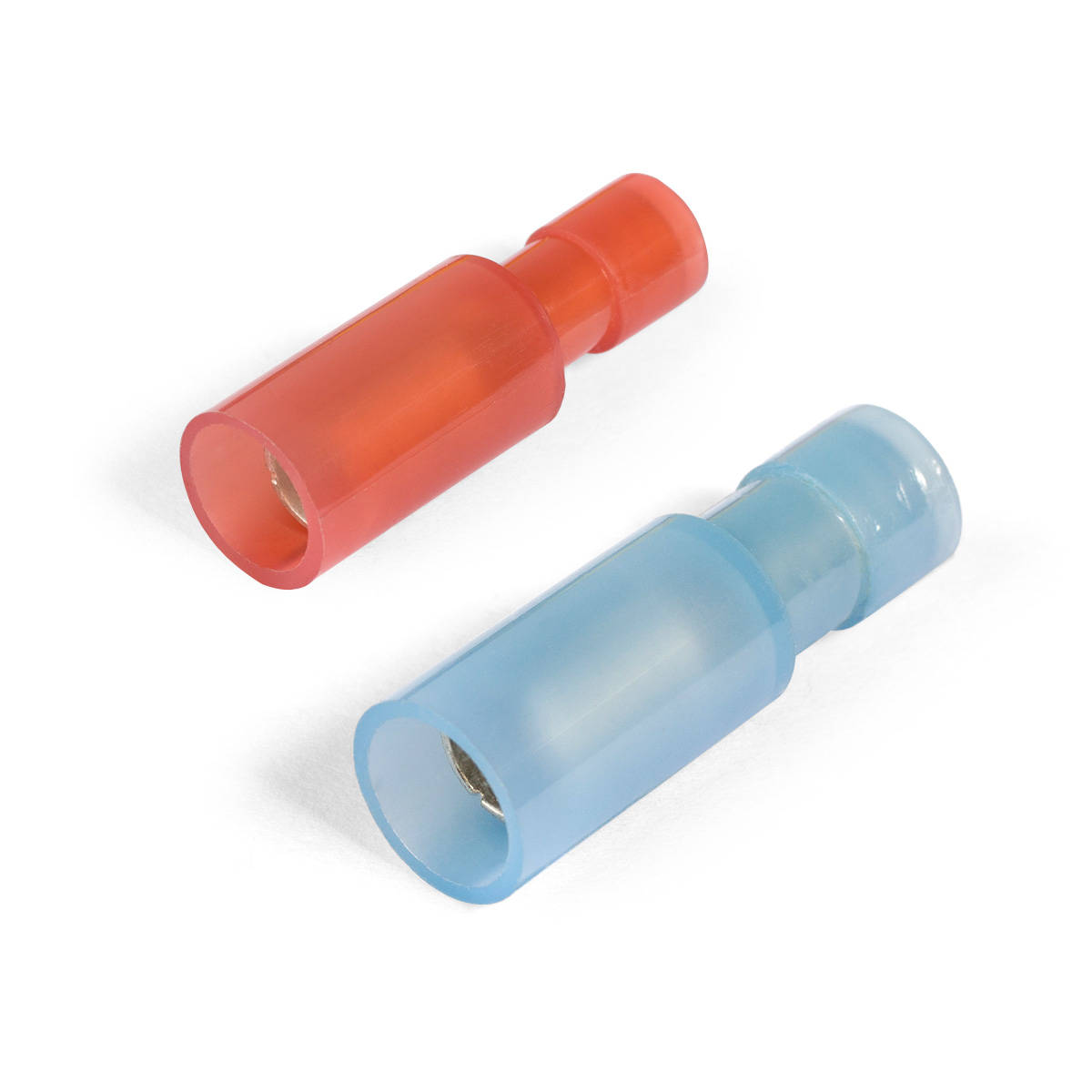

    Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе

    тип:

    ВРШИ-М(н) (ТУ 3424-001-59861269-2004)

    Серия

    ПРОФИ

    • Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
    • При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
    • Материал изоляции: самозатухающий нейлон
      Не содержит галогенов
    • Термостойкость изоляции: 105 °C
    • Материал разъема: латунь марки Л63
    • Покрытие разъема: электролитическое лужение
    • Максимальное напряжение: 400 В
    • Особенности конструкции:
      • дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
      • исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
      • специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
      • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
    • Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
    • Комплементарны ответным разъемам ВРШИ-П(н)
    • Опрессовка проводника поверх изолирующего корпуса
    Сертификация
    Сопроводительная документация
    Эксплуатационно-гарантийные сроки
    • Гарантийный срок хранения 5  лет
    • Гарантийный срок эксплуатации 5  лет
    • Срок службы 25  лет
    Сопутствующие товары
    @name
    S3 ID
    S3 ID
    S3 ID
    draw
    SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.) таблица сравнений
    ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ) 100
    шт
    		 18.95 сравнить
    ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ) 100
    шт
    		 19.29 сравнить
    SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
    ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ) 100
    п/э пакет zip-lock
    		 4670016356604 13 12 1 0.112 0.000156
    ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ) 100
    п/э пакет zip-lock
    		 4670016356635 9 11 2.2 0.126 0.000218
    SKU товарные позиции Цвет изоляции L (мм) D (мм) d₁ (мм)
    ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ) 23.3 3.9 1.7
    ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ) 23.3 3.9 2.3
    SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
    ВРШИ-М(н) 1.5-4 серия ПРОФИ (КВТ)
    0.4
    0.5/ 0.75/ 1.0/ 1.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    красный
    опрессовка
    ВРШИ-М(н) 2.5-4 серия ПРОФИ (КВТ)
    0.4
    1.5/ 2.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    синий
    опрессовка
