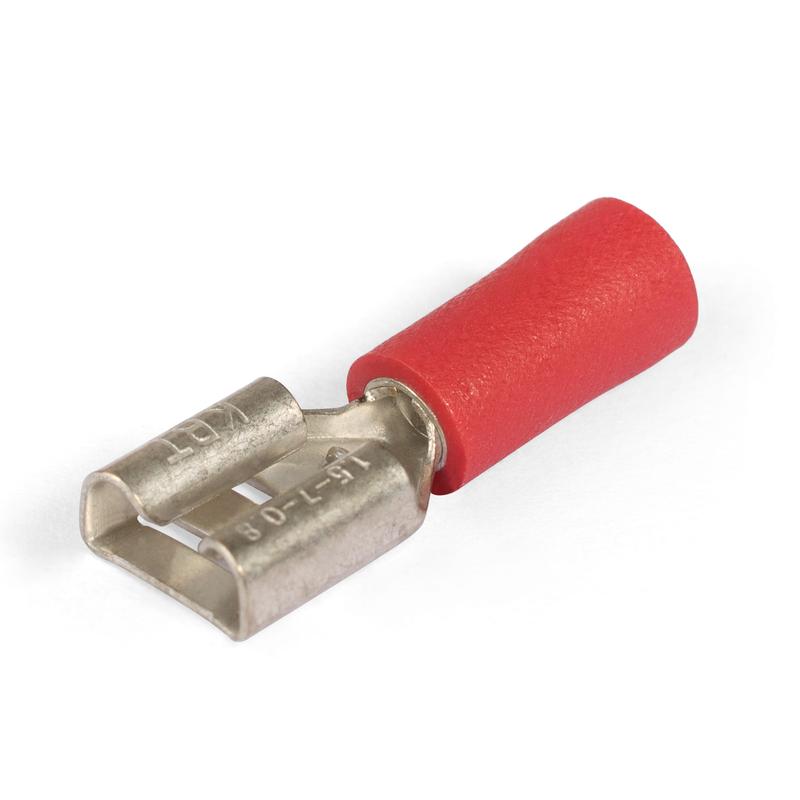

Виброустойчивые плоские разъемы «мама» с ПВХ манжетой

ПРОФИ

• Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации
• Материал изоляции: самозатухающий ПВХ.
  Класс V-0 по UL94
• Термостойкость изоляции: 75 °C
• Материал дополнительной медной втулки: медь марки М1
• Материал разъема: латунь марки Л63
• Покрытие втулки и разъема: электролитическое лужение
• Максимальное напряжение: 400 В
• Особенности конструкции:
  • дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
  • исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
  • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
  • каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
• После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
• В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений

Вопросы и ответы

Вопросы и ответы

Можно ли обжимать виброустойчивые разъемы «мама»—«папа» тем же инструментом, что и стандартные разъемы?

Матрицы и инструмент для обжима виброустойчивых разъемов ВРПИ-М и ВРПИ-П те же самые, что и для обжима стандартных разъемов РПИ-М и РПИ-П без дополнительной медной манжеты.

Правильно ли я понимаю, что ВРПИ могут устанавливаться не только в условиях вибрации, но просто они лучше и их можно использовать везде взамен обычных разъемов «папа»—«мама»?

Абсолютно верно. Помимо качества вибростойкости, которое дает дополнительная медная манжета, она существенно увеличивает прочность соединения. Дело в том, что контактная часть разъемов «папа-мама» изготовлена из тонкой листовой латуни, толщиной всего 0.4 мм. Поэтому при обжиме разъемов, в отличие от ситуации с наконечниками, которые выполнены из меди толщиной от 0.8 до 1 мм, контактное соединение жилы провода с разъемом получается недостаточно надежным и прочным. По этой причине, все латунные разъемы представленные в ассортименте ведущих европейских и американских компаний в обязательном порядке имеют дополнительную медную манжету. Помимо всех плюсов, наличие манжеты обеспечивет дополнительную защиту в тех случаях, когда ориентация матриц относительно разъемов при обжиме была неверной.

Виброустойчивые разъемы — что за новшество?

Новое — хорошо забытое старое. В ассортименте «КВТ» всегда были плоские неизолированные разъемы РП-М и РП-П с двухконтурным обжимом по изоляции. Данные разъемы обладают великолепной виброустойчивостью. Из реально нового - изолированные разъемы ВРПИ-М и ВРПИ-П с дополнительной медной трубкой, расположенной между хвостовиком наконечника и изолирующей манжетой. Благодаря дополнительному третьему конструктивному элементу, обычные изолированные разъемы приобрели новое свойство – виброустойчивость. При обжатии такого наконечника, медная трубка опрессовывается по изоляции провода, что придает соединению вибростойкость и повышенную прочность на разрыв. Такие наконечники используются в самолето- и вагоностроении, а так же в любых конструкциях, подвергающимся вибрационным нагрузкам.
