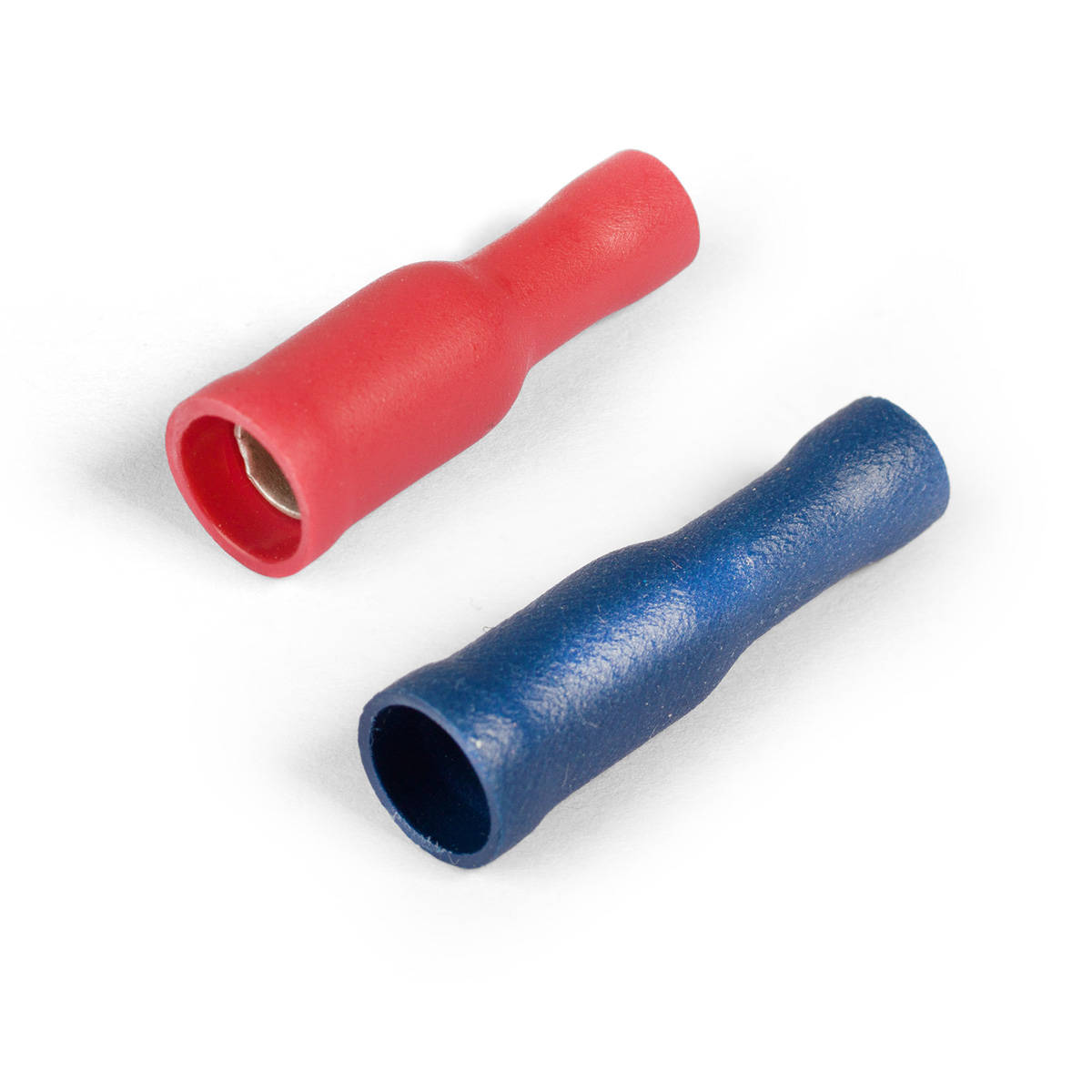

    Разъемы штекерные изолированные «мама» в ПВХ корпусе

    тип:

    РШИ-М (ТУ 3424-001-59861269-2004)

    Серия

    ПРОФИ

    • Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
    • Материал изоляции: самозатухающий ПВХ.
      Класс V-0 по UL94
    • Термостойкость изоляции: 75 °C
    • Материал разъема: латунь марки Л63
    • Покрытие разъема: электролитическое лужение
    • Максимальное напряжение: 400 В
    • Особенности конструкции:
      • соединение штекерных разъемов «мама-папа» образует полностью изолированный контур
      • специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
      • поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
    • Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
    • Комплементарны ответным разъемам РШИ-П
    • Опрессовка проводника поверх изолирующего корпуса
    Сертификация
    Сопроводительная документация
    Эксплуатационно-гарантийные сроки
    • Гарантийный срок хранения 5  лет
    • Гарантийный срок эксплуатации 5  лет
    • Срок службы 25  лет
    Сопутствующие товары
    @name
    S3 ID
    S3 ID
    draw
    SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.) таблица сравнений
    РШИ-М 1.5-4 серия ПРОФИ (КВТ) 500
    шт
    		 5.10 сравнить
    РШИ-М 2.5-4 серия ПРОФИ (КВТ) 500
    шт
    		 5.36 сравнить
    SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
    РШИ-М 1.5-4 серия ПРОФИ (КВТ) 100
    п/э пакет zip-lock
    		 4620014842517 9 11 2 0.1 0.000198
    РШИ-М 2.5-4 серия ПРОФИ (КВТ) 100
    п/э пакет zip-lock
    		 4620014842548 10 11 1.6 0.096 0.000176
    SKU товарные позиции Цвет изоляции L (мм) D (мм) d₁ (мм)
    РШИ-М 1.5-4 серия ПРОФИ (КВТ) 23.5 3.9 1.7
    РШИ-М 2.5-4 серия ПРОФИ (КВТ) 25.5 3.9 2.3
    SKU товарные позиции Цвет изоляции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа
    РШИ-М 1.5-4 серия ПРОФИ (КВТ)
    0.4
    0.5/ 0.75/ 1.0/ 1.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    красный
    опрессовка

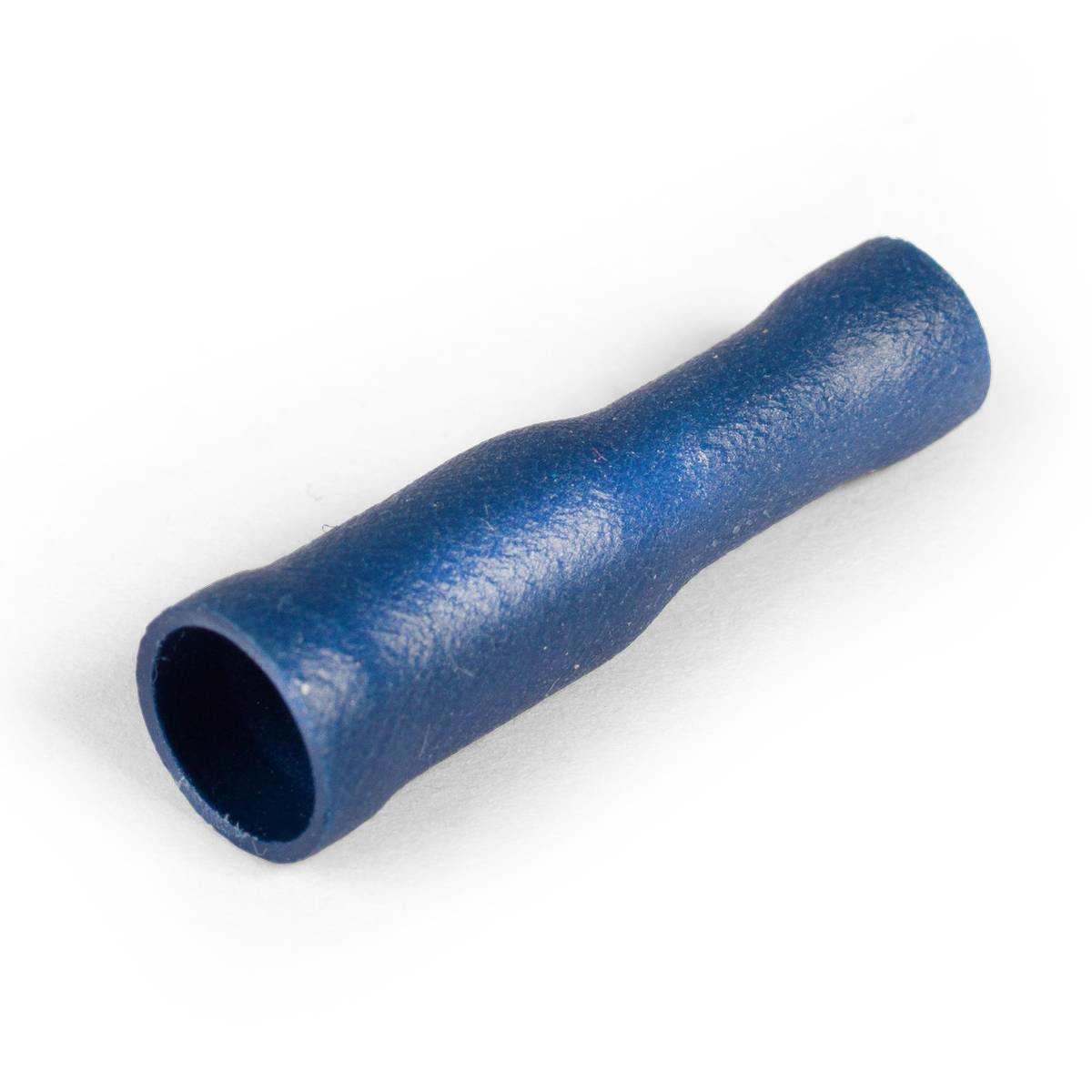

    РШИ-М 2.5-4 серия ПРОФИ (КВТ)
    0.4
    1.5/ 2.5
    3/ 4/ 5/ 6
    латунь
    гальваническое лужение
    синий
    опрессовка
