Разъемы плоские полностью изолированные «мама» в ПВХ корпусе
тип:
РППИ-М (ТУ 3424-001-59861269-2004)
- Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа» или наконечниками типа «папа»
- Материал изоляции: самозатухающий ПВХ.
Класс V-0 по UL94 - Термостойкость изоляции: 75 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- разъемы интегрированы в полностью изолированный корпус, обеспечивающий механическую защиту и изоляцию разъемного соединения
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
- Опрессовка проводника поверх изолирующей манжеты
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | кр.опт | опт | м.опт |
|---|---|---|---|---|---|---|
| РППИ-М 1.5–(2.8) (КВТ) | 500 | шт |
2.50 | 2.88 | 3.46 | |
| РППИ-М 1.5–(4.8) (КВТ) | 500 | шт |
3.31 | 3.81 | 4.57 | |
| РППИ-М 1.5–(6.3) (КВТ) | 500 | шт |
3.63 | 4.17 | 5.00 | |
| РППИ-М 2.5–(4.8) (КВТ) | 500 | шт |
3.47 | 3.99 | 4.79 | |
| РППИ-М 2.5–(6.3) (КВТ) | 500 | шт |
3.80 | 4.37 | 5.24 | |
| РППИ-М 6.0–(6.3) (КВТ) | 500 | шт |
4.57 | 5.26 | 6.31 |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| РППИ-М 1.5–(2.8) (КВТ) | 100 | п/э пакет zip-lock |
4670016355553 | 9 | 11.5 | 1 | 0.07 | 0.000103 | |
| РППИ-М 1.5–(4.8) (КВТ) | 100 | п/э пакет zip-lock |
4670016355584 | 9 | 12 | 1.2 | 0.09 | 0.00013 | |
| РППИ-М 1.5–(6.3) (КВТ) | 100 | п/э пакет zip-lock |
4670016355614 | 9 | 11 | 2 | 0.11 | 0.000198 | |
| РППИ-М 2.5–(4.8) (КВТ) | 100 | п/э пакет zip-lock |
4680430008348 | 9 | 12 | 1.5 | 0.08 | 0.000162 | |
| РППИ-М 2.5–(6.3) (КВТ) | 100 | п/э пакет zip-lock |
4670016355645 | 9 | 11 | 1.7 | 0.1 | 0.000168 | |
| РППИ-М 6.0–(6.3) (КВТ) | 100 | п/э пакет zip-lock |
4670016355676 | 14 | 11 | 1.6 | 0.12 | 0.000246 |
| SKU | товарные позиции Цвет изоляции | L | B | S | d₁ |
|---|---|---|---|---|---|
| РППИ-М 1.5–(2.8) (КВТ) | 19 | 3.1 | 0.4 | 1.7 | |
| РППИ-М 1.5–(4.8) (КВТ) | 20.5 | 5.1 | 0.4 | 1.7 | |
| РППИ-М 1.5–(6.3) (КВТ) | 21.8 | 6.6 | 0.4 | 1.7 | |
| РППИ-М 2.5–(4.8) (КВТ) | 20.2 | 5.1 | 0.4 | 2.3 | |
| РППИ-М 2.5–(6.3) (КВТ) | 22.2 | 6.6 | 0.4 | 2.3 | |
| РППИ-М 6.0–(6.3) (КВТ) | 24.2 | 6.6 | 0.4 | 3.4 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Материал контактной части | Покрытие контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|
| РППИ-М 1.5–(2.8) (КВТ) | 0.4 |
0.5/ 0.75/ 1.0/ 1.5 |
латунь |
гальваническое лужение |

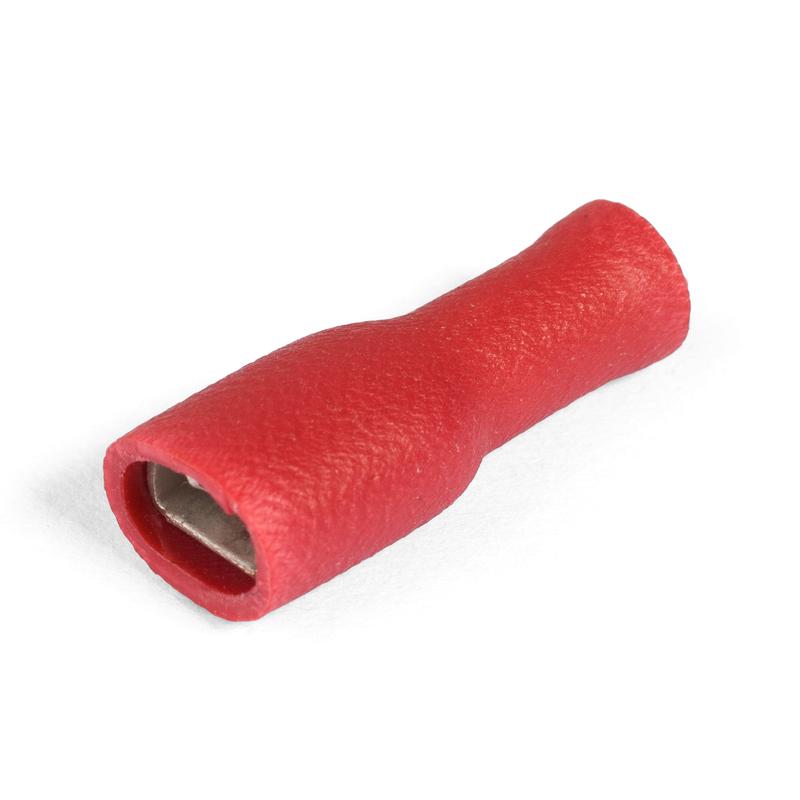

красный |
опрессовка |
|
| РППИ-М 1.5–(4.8) (КВТ) | 0.4 |
0.5/ 0.75/ 1.0/ 1.5 |
латунь |
гальваническое лужение |
красный |
опрессовка |
|
| РППИ-М 1.5–(6.3) (КВТ) | 0.4 |
0.5/ 0.75/ 1.0/ 1.5 |
латунь |
гальваническое лужение |
красный |
опрессовка |
|
| РППИ-М 2.5–(4.8) (КВТ) | 0.4 |
1.5/ 2.5 |
латунь |
гальваническое лужение |

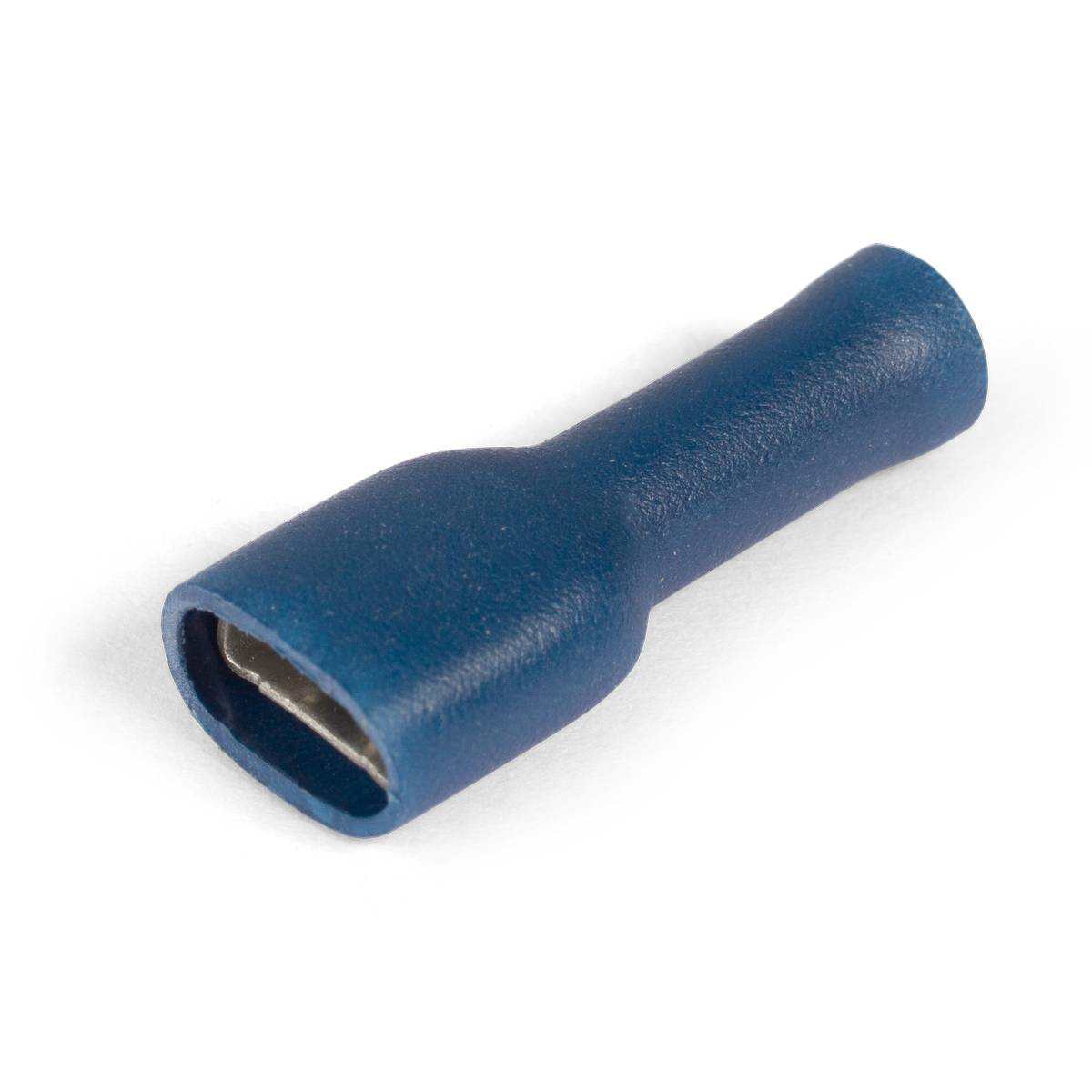

синий |
опрессовка |
|
| РППИ-М 2.5–(6.3) (КВТ) | 0.4 |
1.5/ 2.5 |
латунь |
гальваническое лужение |
синий |
опрессовка |
|
| РППИ-М 6.0–(6.3) (КВТ) | 0.4 |
4/ 6 |
латунь |
гальваническое лужение |

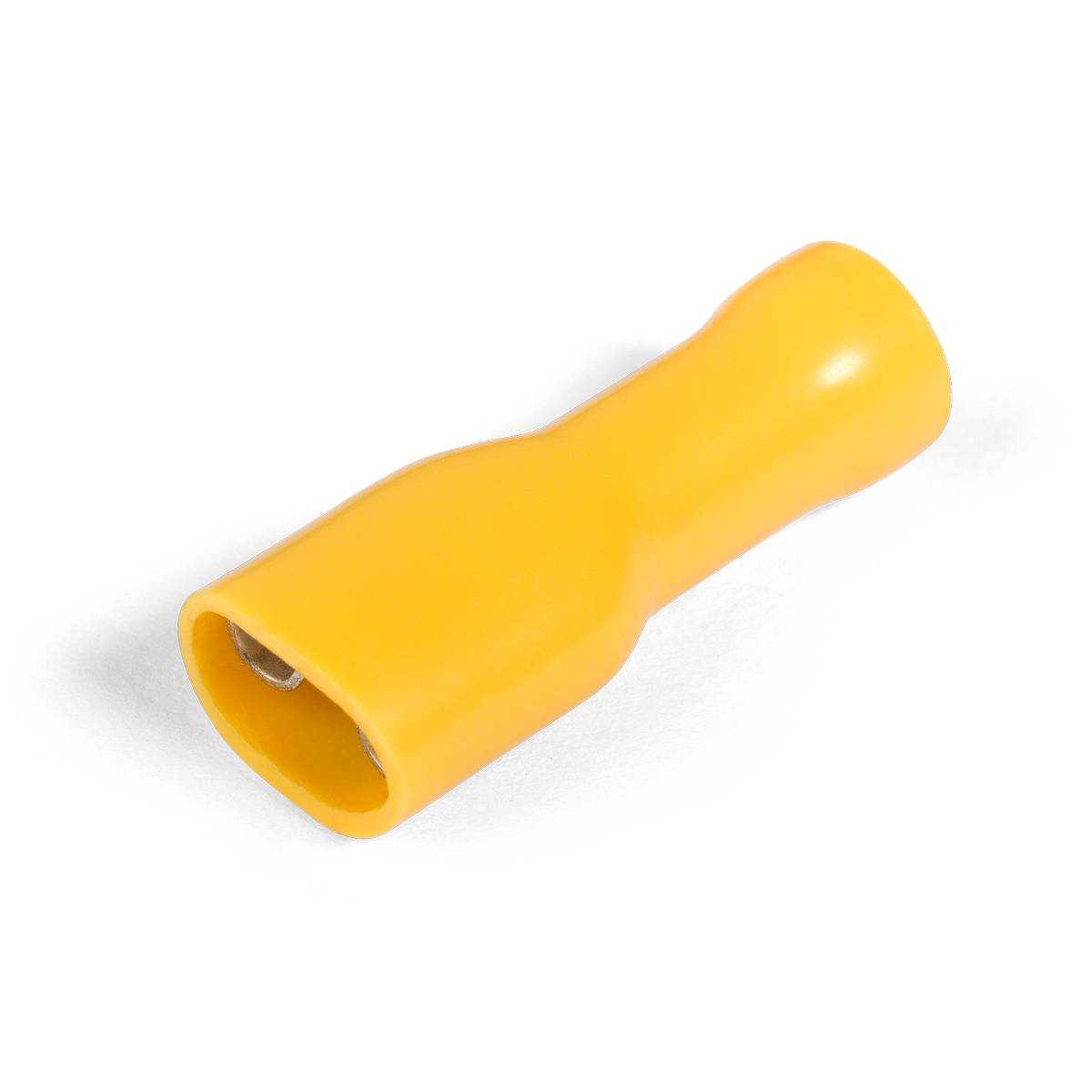

желтый |
опрессовка |
