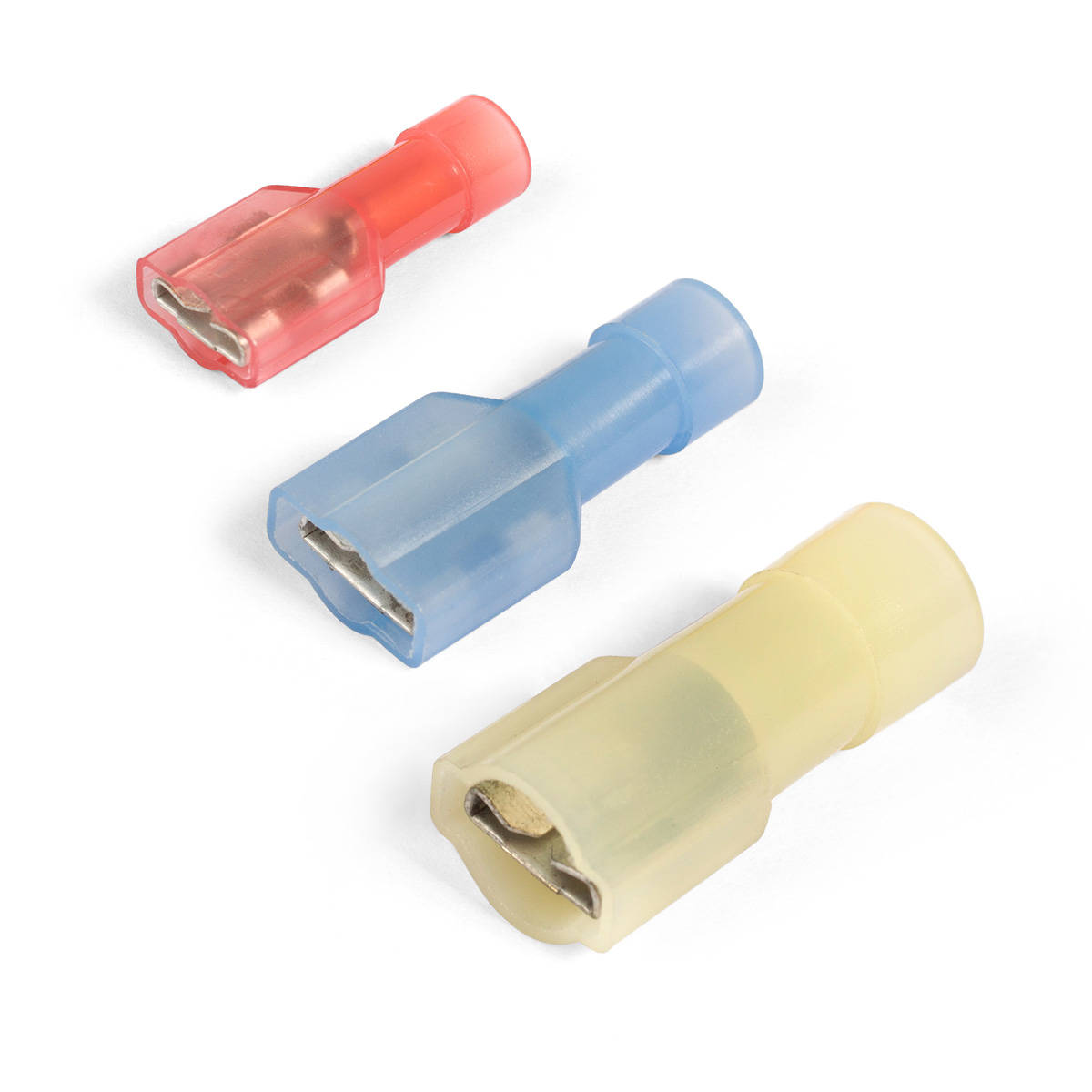

Разъемы плоские полностью изолированные «мама» в нейлоновом корпусе
тип:
РПИ-М(н) (ТУ 3424-001-59861269-2004)
ПРОФИ
- Предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- полностью изолированная конструкция
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
- Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств
- Опрессовка проводника поверх изолирующего корпуса
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) | 100 | шт |
7.49 | сравнить | |
| РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) | 100 | шт |
7.50 | сравнить | |
| РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) | 100 | шт |
9.21 | сравнить |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) | 100 | п/э пакет zip-lock |
4670016355799 | 10 | 11.5 | 1.5 | 0.088 | 0.000173 | |
| РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) | 100 | п/э пакет zip-lock |
4670016355829 | 9 | 11 | 1.7 | 0.096 | 0.000168 | |
| РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) | 100 | п/э пакет zip-lock |
4670016355850 | 13 | 11 | 1.6 | 0.13 | 0.000229 |
| SKU | товарные позиции Цвет изоляции | L (мм) | B (мм) | S (мм) | d₁ (мм) |
|---|---|---|---|---|---|
| РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) | 21.8 | 6.6 | 0.4 | 1.7 | |
| РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) | 21.8 | 6.6 | 0.4 | 2.3 | |
| РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) | 23.4 | 6.6 | 0.4 | 3.4 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|

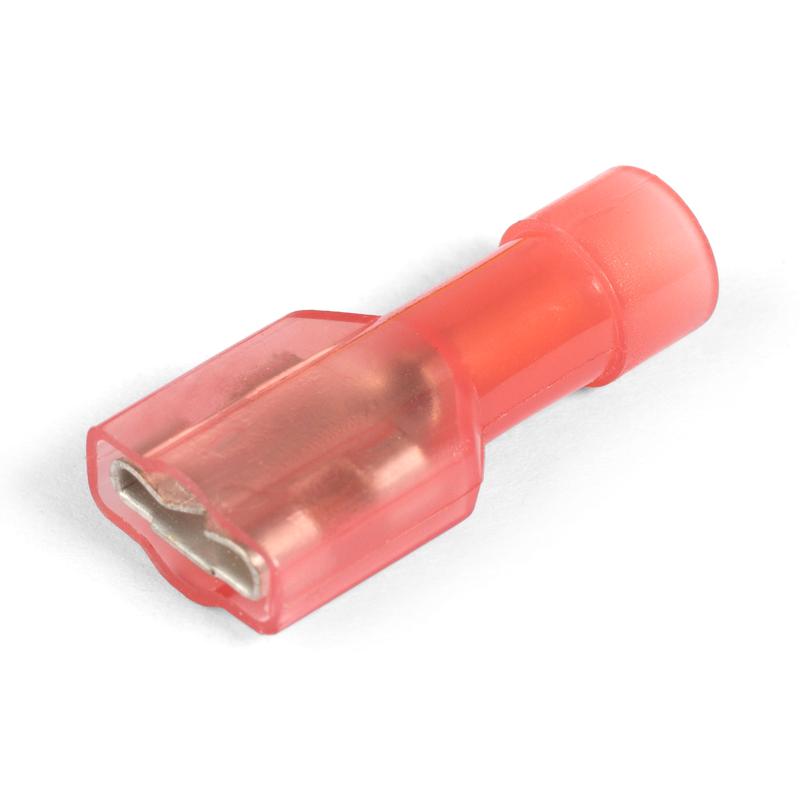

| РПИ-М(н) 1.5-(6.3) серия ПРОФИ (КВТ) | 0.4 |
0.5/ 0.75/ 1.0/ 1.5 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
красный |
опрессовка |
|

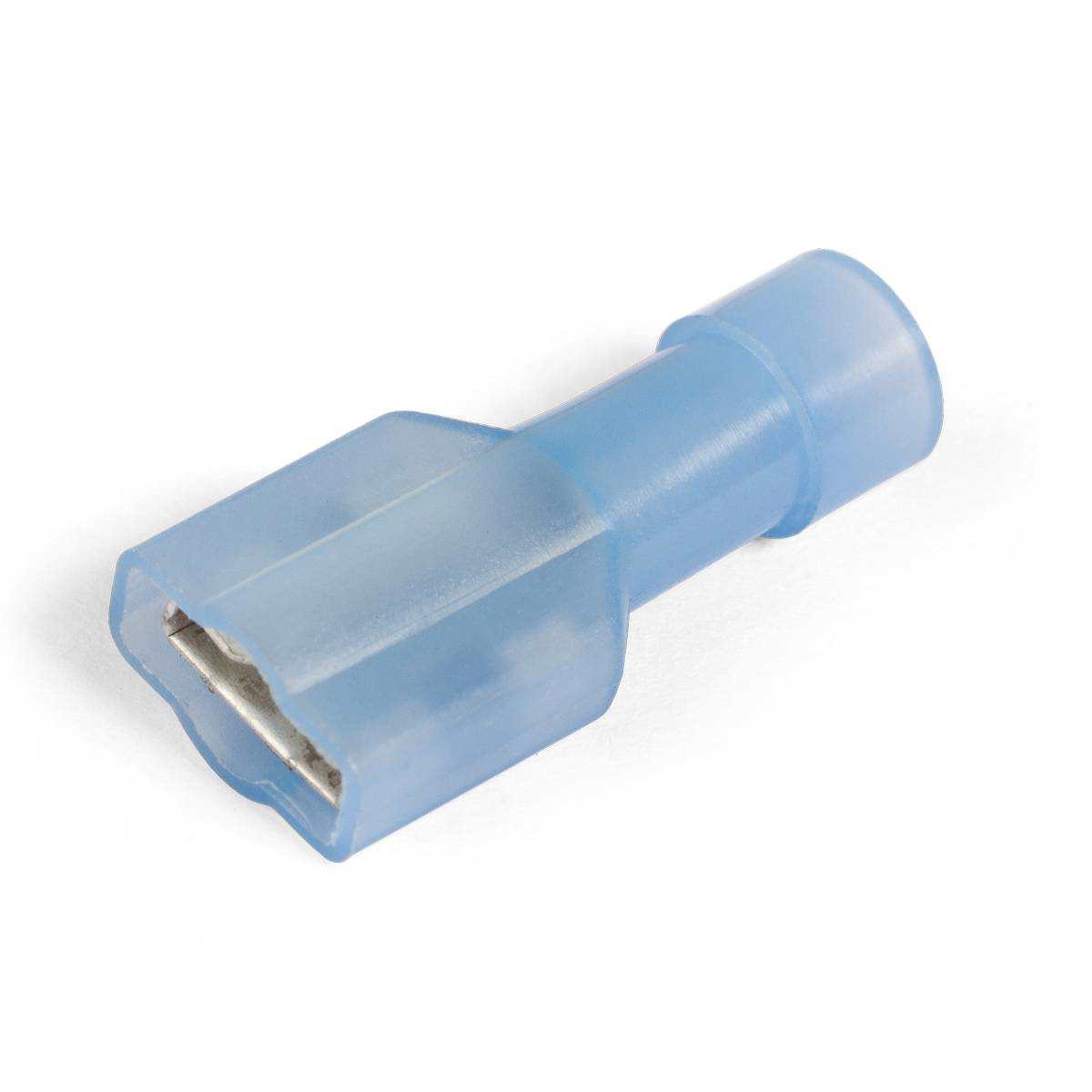

| РПИ-М(н) 2.5-(6.3) серия ПРОФИ (КВТ) | 0.4 |
1.5/ 2.5 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
синий |
опрессовка |
|

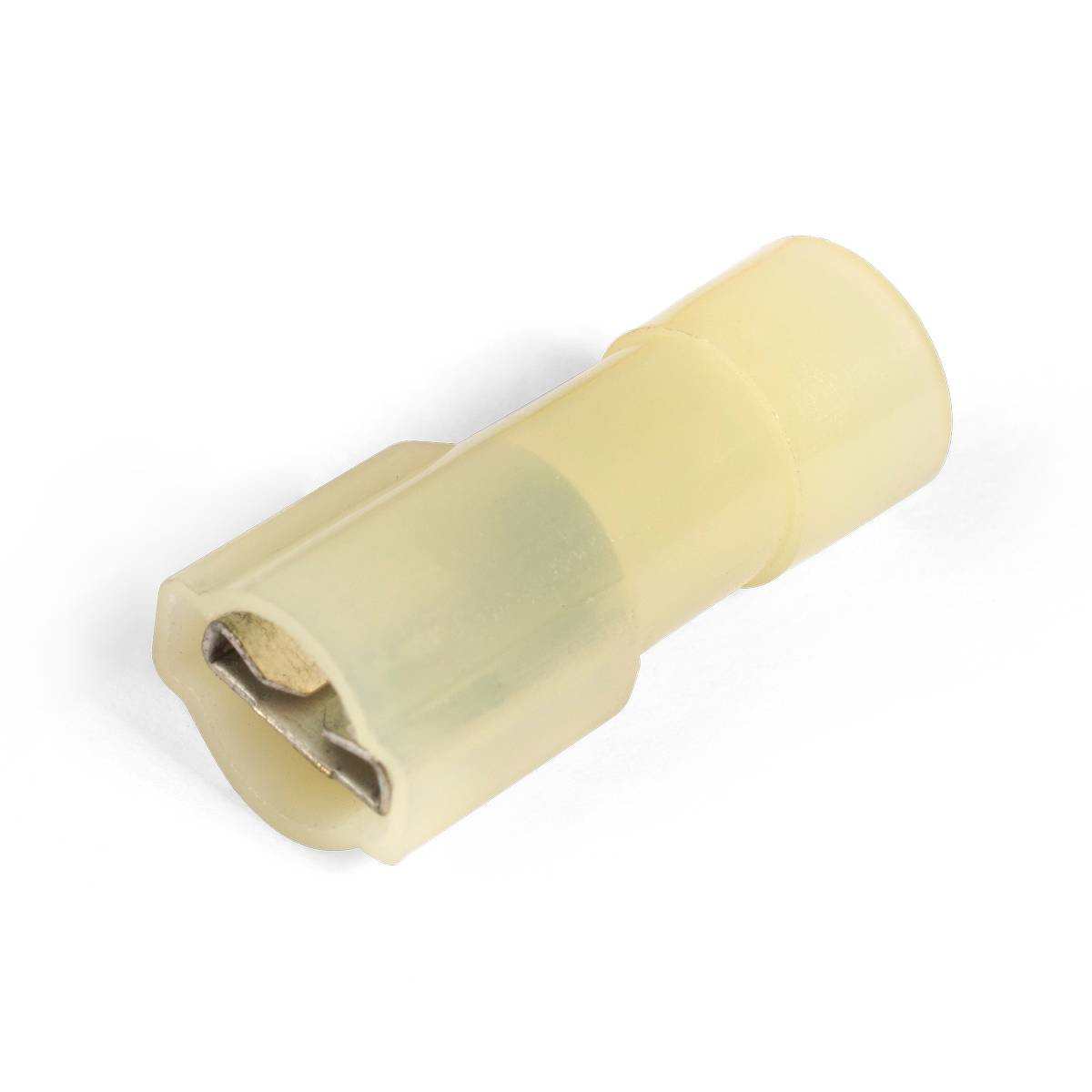

| РПИ-М(н) 6.0-(6.3) серия ПРОФИ (КВТ) | 0.4 |
4/ 6 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
желтый |
опрессовка |
