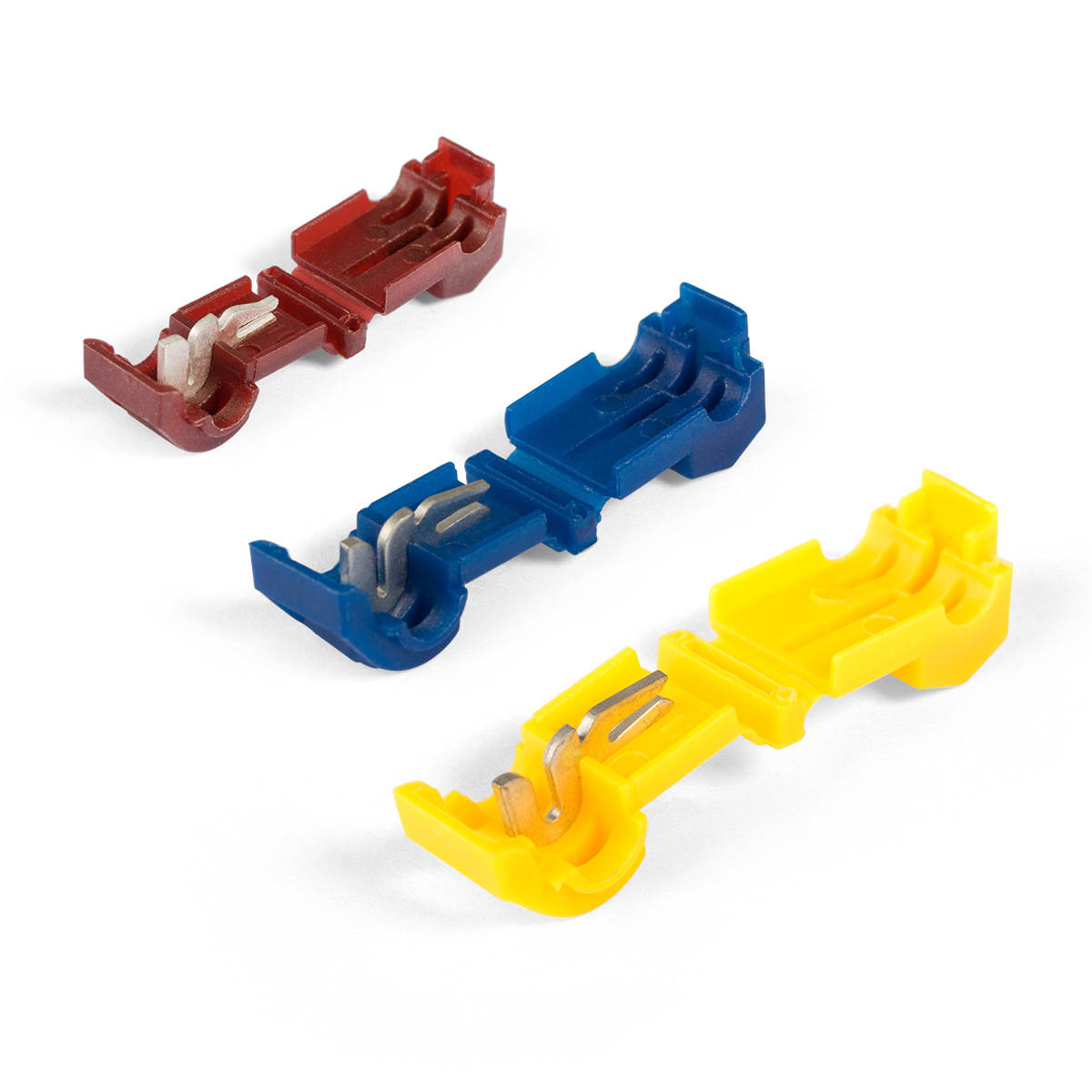

Т-образные ответвители прокалывающего типа в нейлоновом корпусе
тип:
ОВ-Т (ТУ 3424-036-97284872-2006)
- Предназначены для выполнения быстроразъемных Т-образных ответвлений от многопроволочных и моножильных медных проводов
- Материал корпуса: нейлон.
Не содержит галогенов - Термостойкость изоляции: 105 °C
- Материал контактной части: латунь марки Л63
- Покрытие контактной части: электролитическое лужение
- Не требует снятия изоляции с провода. При защелкивании корпуса контактная пластина прокалывает изоляцию на магистральном проводе
- Ответвление осуществляется при помощи изолированного плоского разъема РПИ-П(н) с соответствующим ответвителю цветом корпуса.
- Разъем «папа» в нейлоновом корпусе заказывается отдельно
- Корпус из нейлона обеспечивает полную изоляцию и механическую защиту места ответвления
- Цветовая маркировка облегчает идентификацию размеров в процессе монтажа
Сопроводительная документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
---|---|---|---|---|---|
ОВ-Т 1 (КВТ) | 100 | шт |
7.16 | сравнить | |
ОВ-Т 2 (КВТ) | 100 | шт |
7.12 | сравнить | |
ОВ-Т 3 (КВТ) | 100 | шт |
7.06 | сравнить |
SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
ОВ-Т 1 (КВТ) | 100 | п/э пакет |
4620014842982 | 15 | 12 | 3 | 0.11 | 0.00054 | |
ОВ-Т 2 (КВТ) | 100 | п/э пакет |
4620014843019 | 15 | 12.5 | 3.5 | 0.1 | 0.000656 | |
ОВ-Т 3 (КВТ) | 100 | п/э пакет |
4620014843040 | 16 | 12 | 3 | 0.1 | 0.000576 |
SKU | товарные позиции Цвет изоляции | L (мм) | B (мм) | H (мм) |
---|---|---|---|---|
ОВ-Т 1 (КВТ) | 18 | 10 | 11 | |
ОВ-Т 2 (КВТ) | 18 | 10 | 11 | |
ОВ-Т 3 (КВТ) | 18 | 10 | 11 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Цвет изоляции | Технология монтажа |
---|---|---|---|---|---|---|---|---|

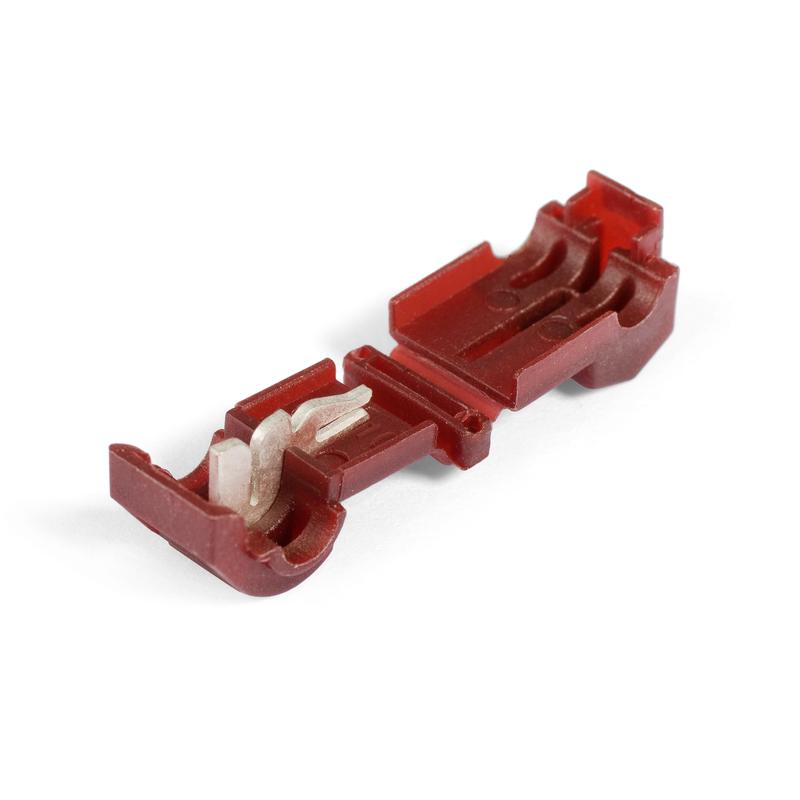

ОВ-Т 1 (КВТ) | 0.4 |
0.5/ 0.75/ 1.0/ 1.5 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
красный |
прочее |
|

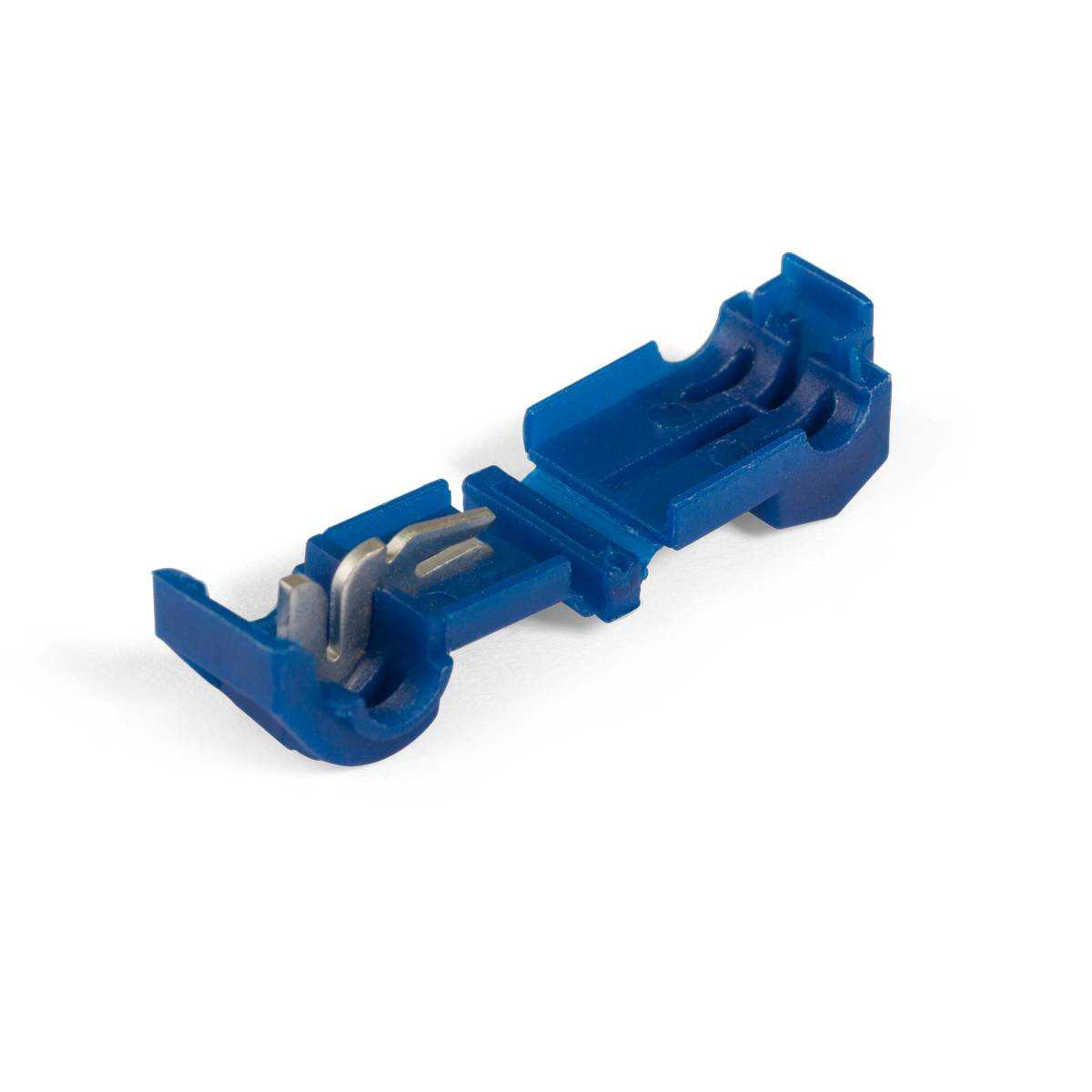

ОВ-Т 2 (КВТ) | 0.4 |
1.5/ 2.5 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
синий |
прочее |
|

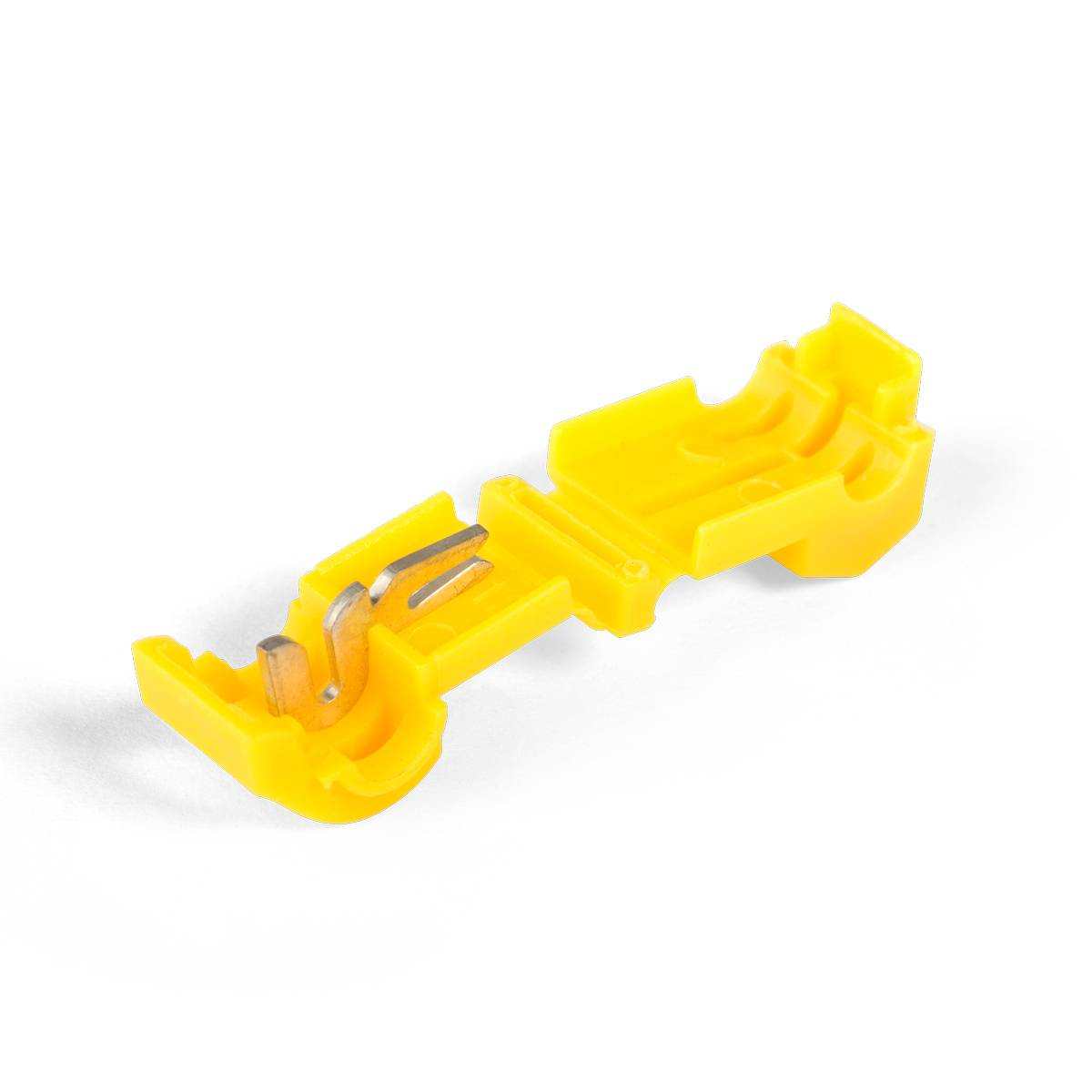

ОВ-Т 3 (КВТ) | 0.4 |
4/ 6 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
желтый |
прочее |
