Параллельные ответвители прокалывающего типа
тип:
ОВ (ТУ 3424-036-97284872-2006)
- Предназначены для выполнения параллельных ответвлений и соединений от многопроволочных и моножильных медных проводов
- Материал корпуса: полипропилен.
Не содержит галогенов - Термостойкость изоляции: 105 °C
- Материал контактной части: латунь марки Л63
- Покрытие контактной части: электролитическое лужение
- Не требует снятия изоляции с магистрального и ответвляемого проводов
- Одновременный прокол изоляции на магистрали и ответвлении происходит в момент защелкивания крышки корпуса
- Прочный пластмассовый корпус обеспечивает полную изоляцию и механическую защиту места ответвления
- Единая система цветовой маркировки облегчает идентификацию размеров в процессе монтажа
- При монтаже рекомендовано использование пассатижей
Сопроводительная документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| ОВ 1 (КВТ) | 100 | шт |
5.20 | сравнить | |
| ОВ 2 (КВТ) | 100 | шт |
5.21 | сравнить | |
| ОВ 3 (КВТ) | 100 | шт |
8.89 | сравнить |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| ОВ 1 (КВТ) | 100 | п/э пакет |
4620014842906 | 15 | 12 | 3.5 | 0.13 | 0.00063 | |
| ОВ 2 (КВТ) | 100 | п/э пакет |
4620014842937 | 15 | 12 | 3.5 | 0.12 | 0.00063 | |
| ОВ 3 (КВТ) | 100 | п/э пакет |
4620014842968 | 20 | 17 | 6 | 0.3 | 0.00204 |
| SKU | товарные позиции Цвет изоляции | L (мм) | B (мм) | H (мм) |
|---|---|---|---|---|
| ОВ 1 (КВТ) | 19 | 16.6 | 9 | |
| ОВ 2 (КВТ) | 19 | 16.6 | 11 | |
| ОВ 3 (КВТ) | 20 | 17.5 | 13 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|
| ОВ 1 (КВТ) | 0.4 |
0.5/ 0.75/ 1.0/ 1.5 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
красный |
прочее |
|

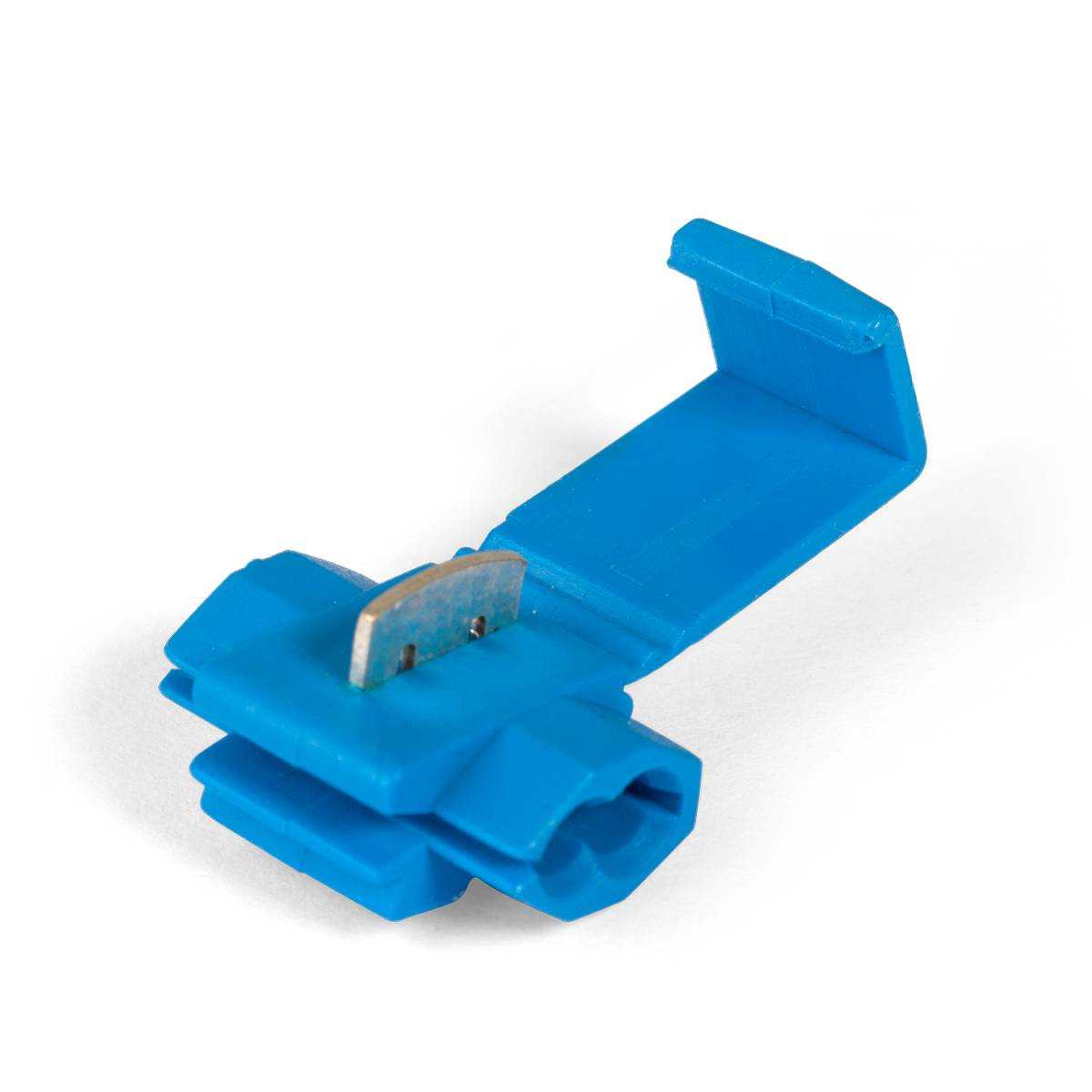

| ОВ 2 (КВТ) | 0.4 |
1.5/ 2.5 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
синий |
прочее |
|

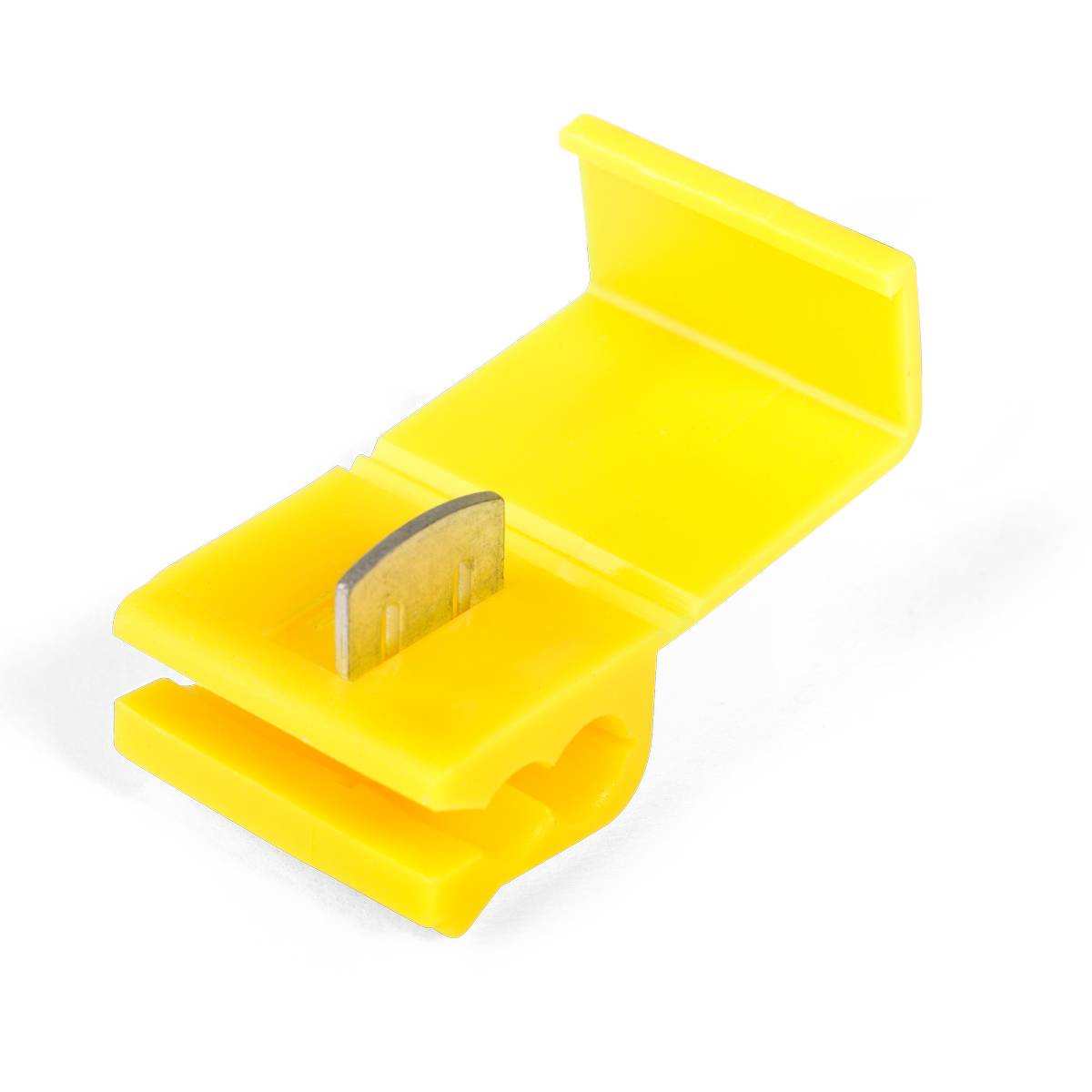

| ОВ 3 (КВТ) | 0.4 |
4/ 6 |
3/ 4/ 5/ 6 |
латунь |
гальваническое лужение |
желтый |
прочее |
