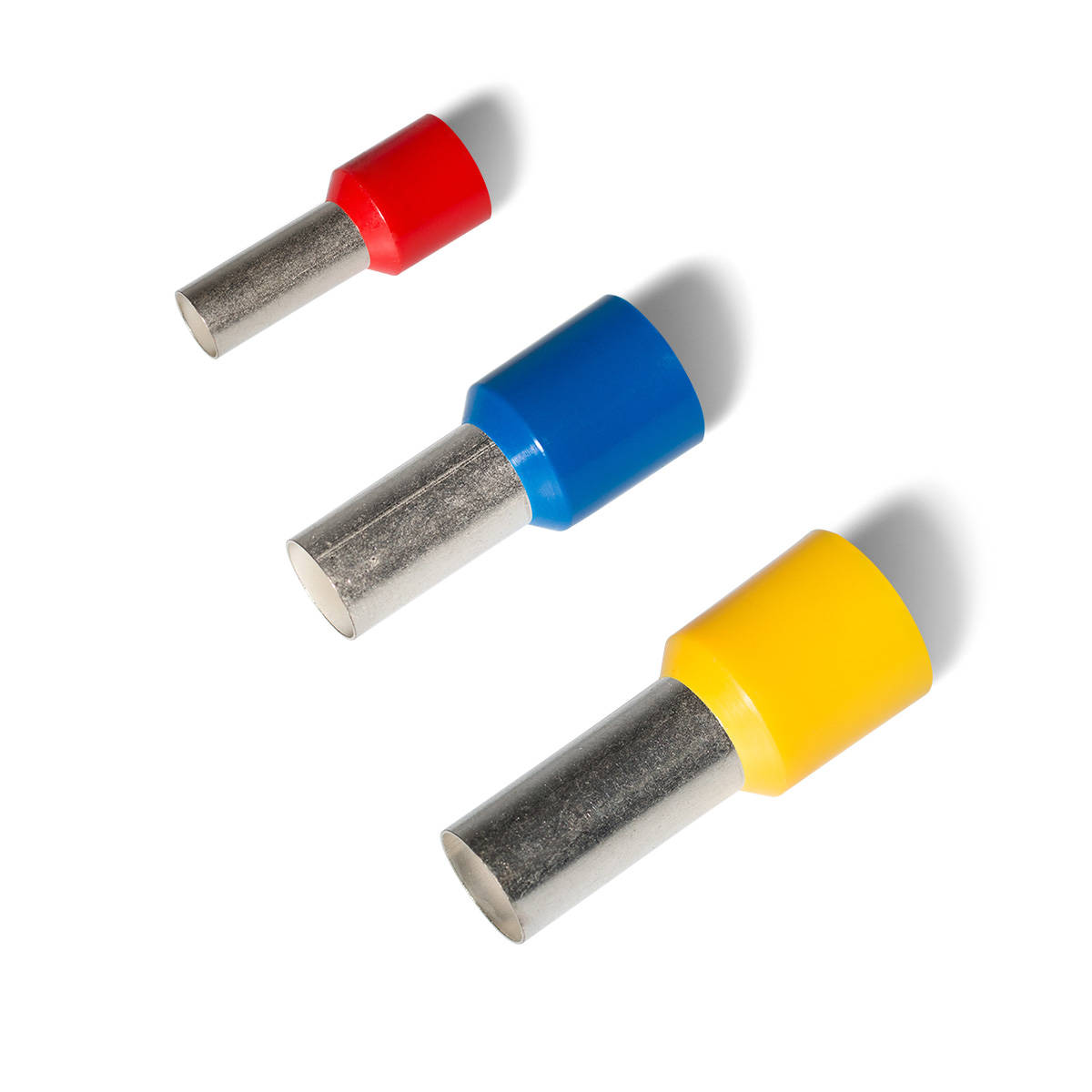

Наконечники втулочные (GLW)
тип:
НШВИ (GLW) (DIN 46228)
- Для монтажа одного провода
- Материал коннектора: медь марки М0, содержание меди 99.99%
- Поверхность: электролитическое лужение. Матовое олово-висмутовое покрытие наконечников GLW легко отличить от наконечников других производителей даже при визуальном сравнении
- Материал изоляции: полипропилен, соответствует требованиям UL(USA)
- Термостойкость изоляции: 105 °C
- Цвет изолирующих манжет наконечников GLW выполнен в соответствии с цветовой маркировкой по DIN 46228, часть 4
- Уникальная технология производства втулочных наконечников GLW
- Сращивание контактной втулки с пластмассовой манжетой в термопластавтоматах, позволяет добиться идеального безуступного соединения «Easy Entry»
- Упаковка MULTIPACK: наконечники расфасованы в пакетики по 100 штук и соединены в ленту (кассету)по 10 пакетиков. Удобство хранения, транспортировки и представления продукта в торговом зале
- Втулочные наконечники GLW сертифицированы в CSA (Certificate 2110332)
- Немецкая компания GLW стояла у истоков производства втулочных наконечников в Европе
Ей принадлежит патент на двойные втулочные наконечники (PATENT US5445544)
Сопроводительная документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения не опр.
- Гарантийный срок эксплуатации не опр.
- Срок службы не опр.
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
| НШВИ-GLW 0.25–8 (GLW) | 100 | шт |
1.93 | |
| НШВИ-GLW 0.34–8 (GLW) | 100 | шт |
1.93 | |
| НШВИ-GLW 0.5–8 (GLW) | 100 | шт |
0.86 | |
| НШВИ-GLW 0.75-8 (GLW) | 100 | шт |
0.87 | |
| НШВИ-GLW 1.0-8 (GLW) | 100 | шт |
0.88 | |
| НШВИ-GLW 1.5-8 (GLW) | 100 | шт |
0.88 | |
| НШВИ-GLW 2.5-8 (GLW) | 100 | шт |
1.16 | |
| НШВИ-GLW 4.0-10 (GLW) | 100 | шт |
1.60 | |
| НШВИ-GLW 6.0-12 (GLW) | 100 | шт |
2.79 | |
| НШВИ-GLW 10-12 (GLW) | 100 | шт |
3.26 | |
| НШВИ-GLW 16-12 (GLW) | 100 | шт |
5.06 | |
| НШВИ-GLW 25-16 (GLW) | 50 | шт |
10.23 |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| НШВИ-GLW 0.25–8 (GLW) | 100 | п/э пакет |
4250579100236 | 9 | 8 | 2 | 0.01 | 0.000144 | |
| НШВИ-GLW 0.34–8 (GLW) | 100 | п/э пакет |
4250579100427 | 9 | 8 | 2 | 0.01 | 0.000144 | |
| НШВИ-GLW 0.5–8 (GLW) | 100 | п/э пакет |
4250579100571 | 8 | 8 | 3 | 0.01 | 0.000192 | |
| НШВИ-GLW 0.75-8 (GLW) | 100 | п/э пакет |
4250579101042 | 8 | 8 | 3 | 0.01 | 0.000192 | |
| НШВИ-GLW 1.0-8 (GLW) | 100 | п/э пакет |
4250579101592 | 8 | 8 | 3 | 0.01 | 0.000192 | |
| НШВИ-GLW 1.5-8 (GLW) | 100 | п/э пакет |
4250579102049 | 7 | 7 | 1 | 0.01 | 4.9E-5 | |
| НШВИ-GLW 2.5-8 (GLW) | 100 | п/э пакет |
4250579102575 | 8 | 8 | 0.5 | 0.01 | 3.2E-5 | |
| НШВИ-GLW 4.0-10 (GLW) | 100 | п/э пакет |
4250579102926 | 9 | 7 | 0.5 | 0.02 | 3.2E-5 | |
| НШВИ-GLW 6.0-12 (GLW) | 100 | п/э пакет |
4250579103138 | 12 | 11 | 1 | 0.04 | 0.000132 | |
| НШВИ-GLW 10-12 (GLW) | 100 | п/э пакет |
4250579103381 | 11 | 11 | 1 | 0.05 | 0.000121 | |
| НШВИ-GLW 16-12 (GLW) | 100 | п/э пакет |
4250579103619 | 12 | 12 | 2 | 0.07 | 0.000288 | |
| НШВИ-GLW 25-16 (GLW) | 50 | п/э пакет |
4250579103909 | 12 | 11 | 2 | 0.06 | 0.000264 |
| SKU | товарные позиции Цвет изоляции | L (мм) | L₁ (мм) | l (мм) | D (мм) | d (мм) | d₁ (мм) |
|---|---|---|---|---|---|---|---|
| НШВИ-GLW 0.25–8 (GLW) | 12.5 | 8 | 10 | 2 | 1.3 | 0.8 | |
| НШВИ-GLW 0.34–8 (GLW) | 12.5 | 8 | 10 | 2 | 1.3 | 0.8 | |
| НШВИ-GLW 0.5–8 (GLW) | 13.5 | 8 | 10 | 2.5 | 1.4 | 1.1 | |
| НШВИ-GLW 0.75-8 (GLW) | 14 | 8 | 10 | 2.8 | 1.6 | 1.3 | |
| НШВИ-GLW 1.0-8 (GLW) | 14.5 | 8 | 10 | 3 | 1.8 | 1.5 | |
| НШВИ-GLW 1.5-8 (GLW) | 14.5 | 8 | 10 | 3.4 | 2.1 | 1.8 | |
| НШВИ-GLW 2.5-8 (GLW) | 15 | 8 | 10 | 4.2 | 2.6 | 2.3 | |
| НШВИ-GLW 4.0-10 (GLW) | 18 | 10 | 12 | 4.8 | 3.3 | 2.9 | |
| НШВИ-GLW 6.0-12 (GLW) | 20 | 12 | 14 | 6.2 | 4 | 3.6 | |
| НШВИ-GLW 10-12 (GLW) | 21 | 12 | 15 | 7.5 | 5 | 4.6 | |
| НШВИ-GLW 16-12 (GLW) | 23 | 12 | 15 | 8.8 | 6.4 | 6 | |
| НШВИ-GLW 25-16 (GLW) | 29 | 16 | 19 | 11 | 7.9 | 7.5 |
| SKU | товарные позиции Цвет изоляции | Особенности конструкции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Цвет изоляции | Технология монтажа |
|---|---|---|---|---|---|---|---|---|---|

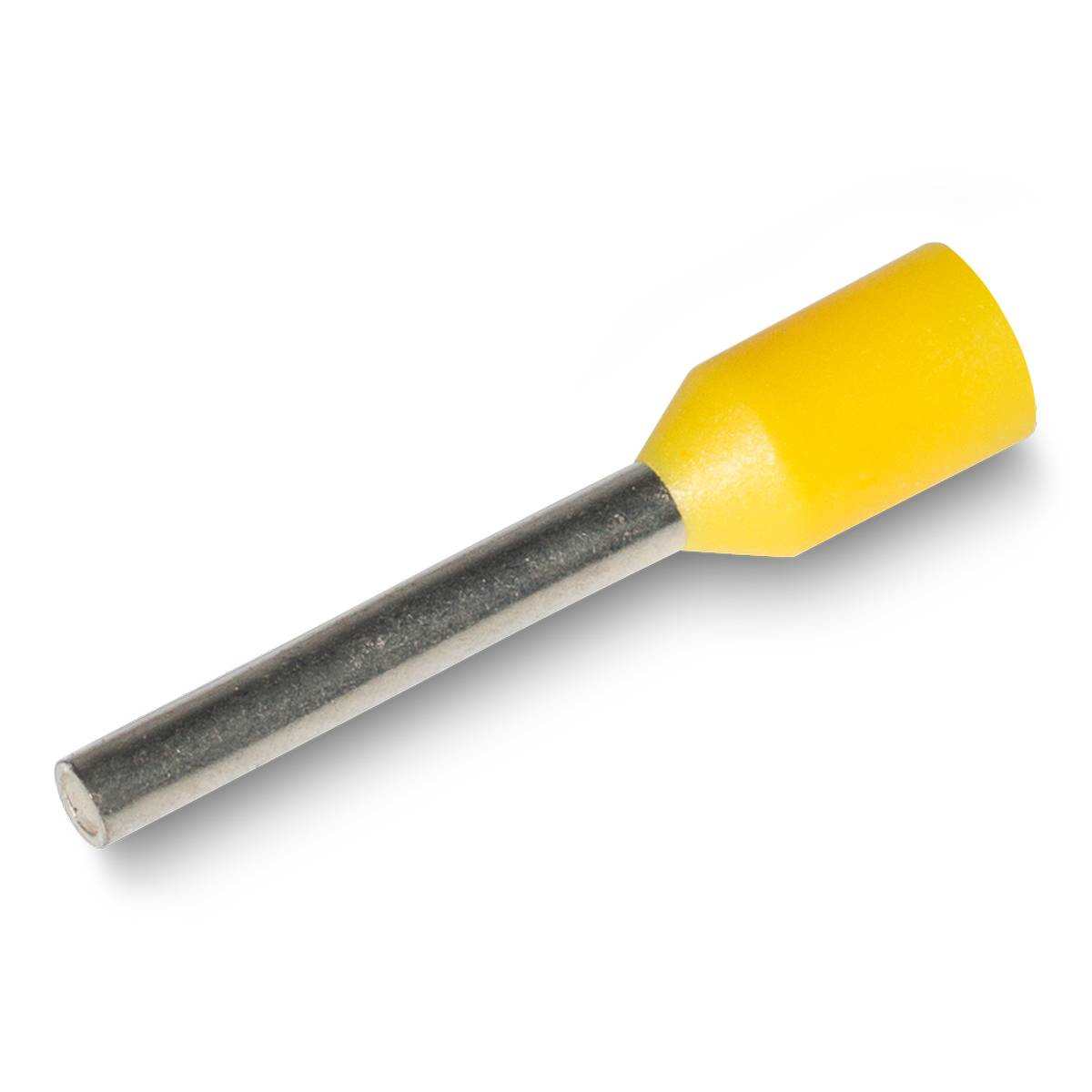

| НШВИ-GLW 0.25–8 (GLW) | Easy Entry |
0.69 |
0.25 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
желтый |
опрессовка |
|

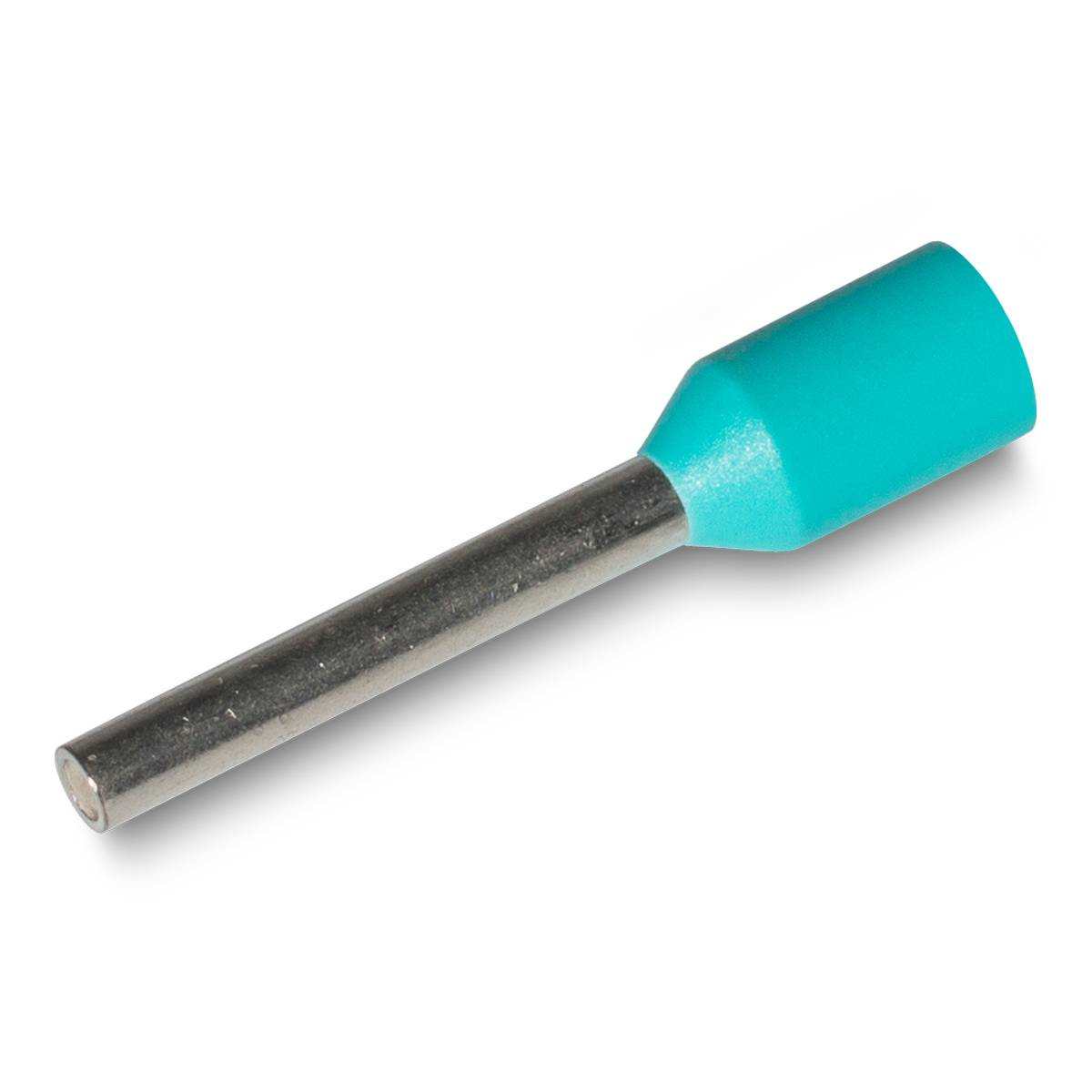

| НШВИ-GLW 0.34–8 (GLW) | Easy Entry |
0.69 |
0.34 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
бирюзовый |
опрессовка |
|

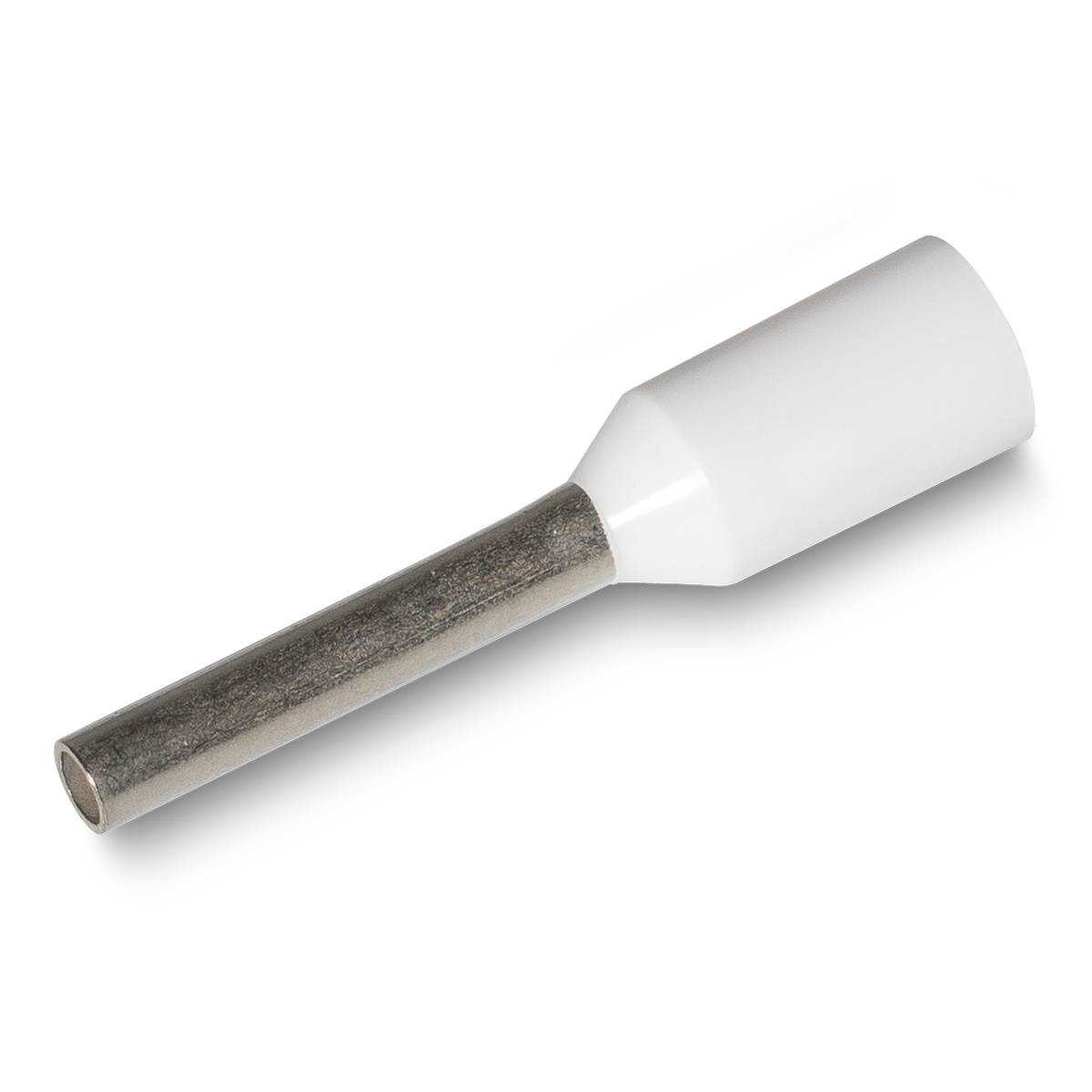

| НШВИ-GLW 0.5–8 (GLW) | Easy Entry |
0.69 |
0.5 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
белый |
опрессовка |
|

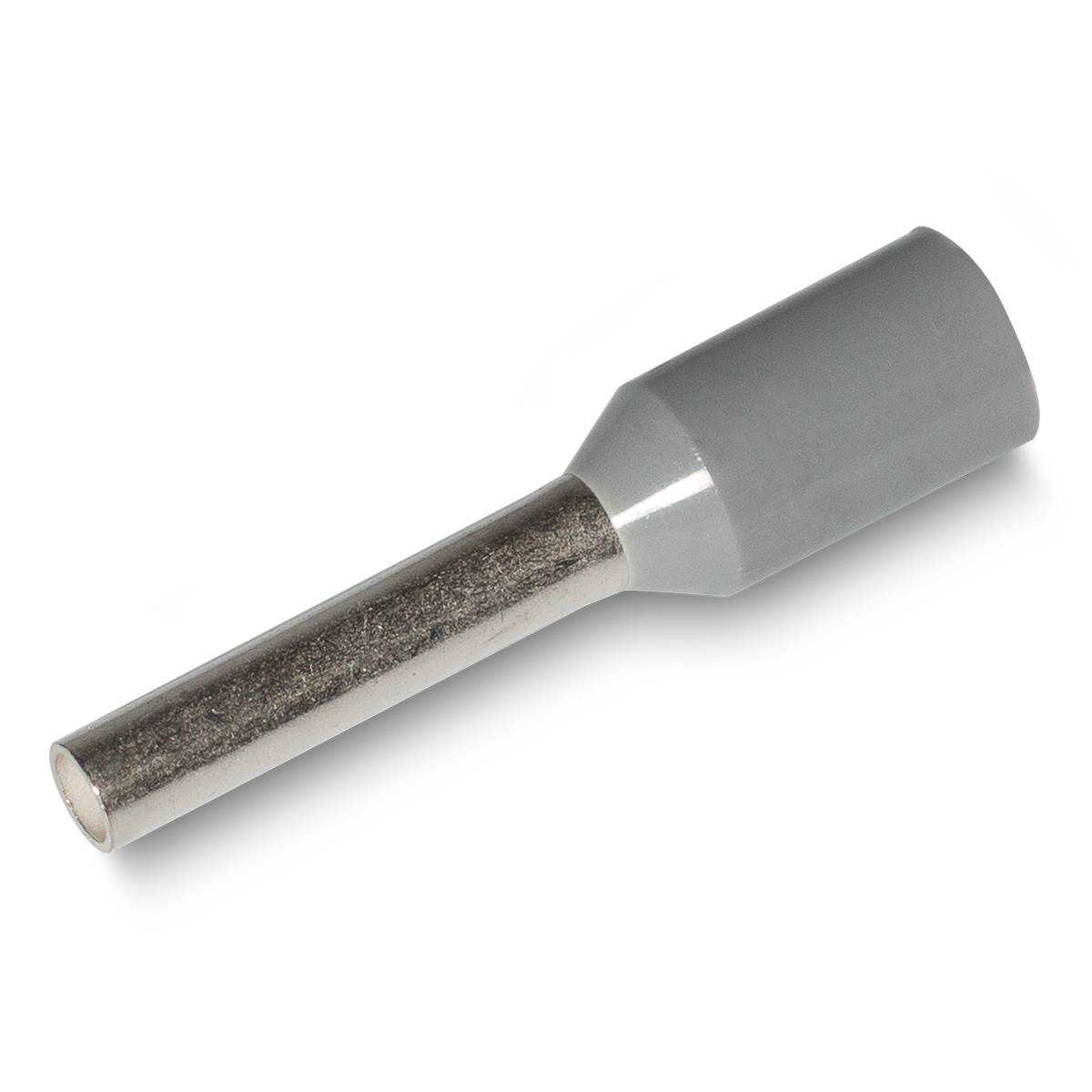

| НШВИ-GLW 0.75-8 (GLW) | Easy Entry |
0.69 |
0.75 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
серый |
опрессовка |
|

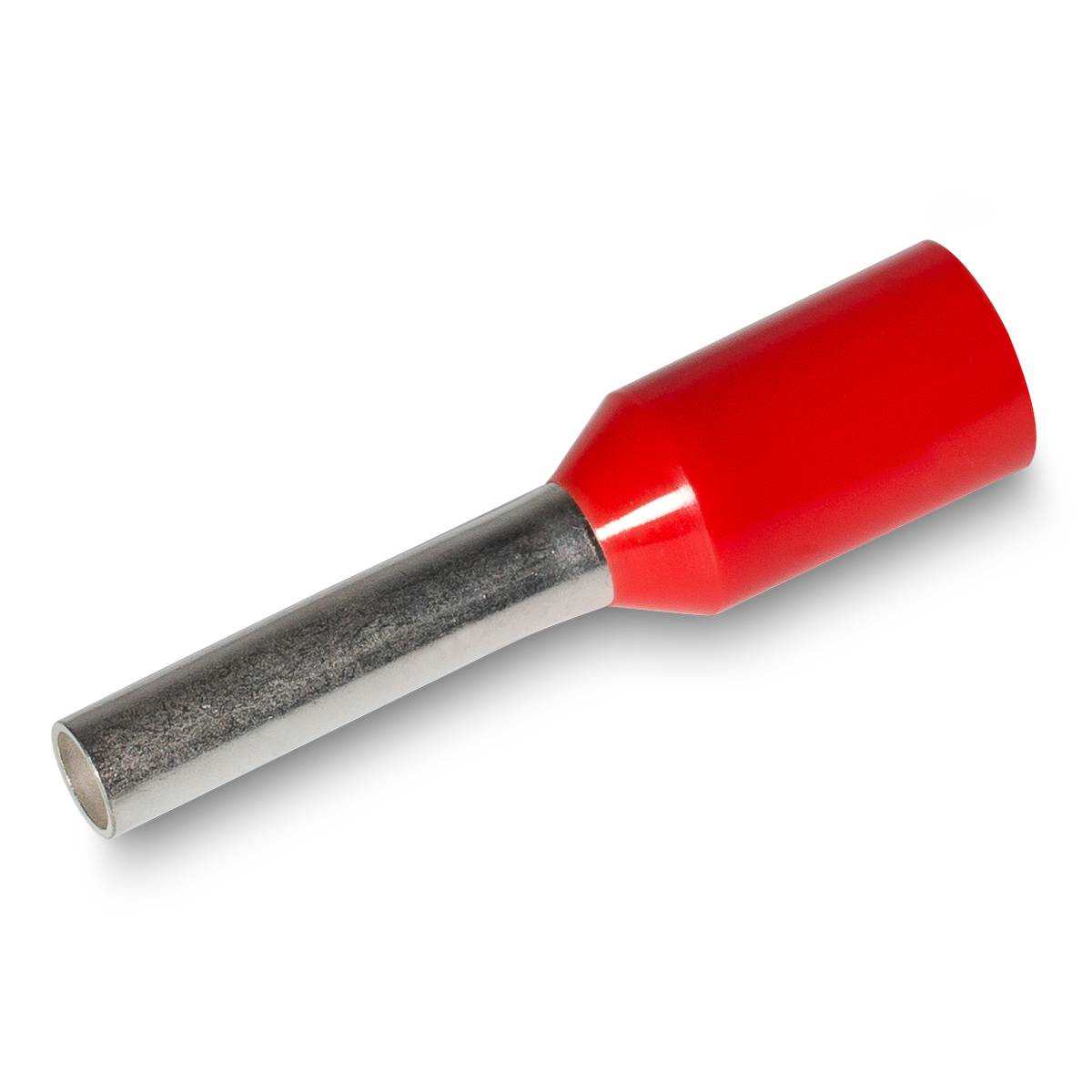

| НШВИ-GLW 1.0-8 (GLW) | Easy Entry |
0.69 |
1.0 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
красный |
опрессовка |
|

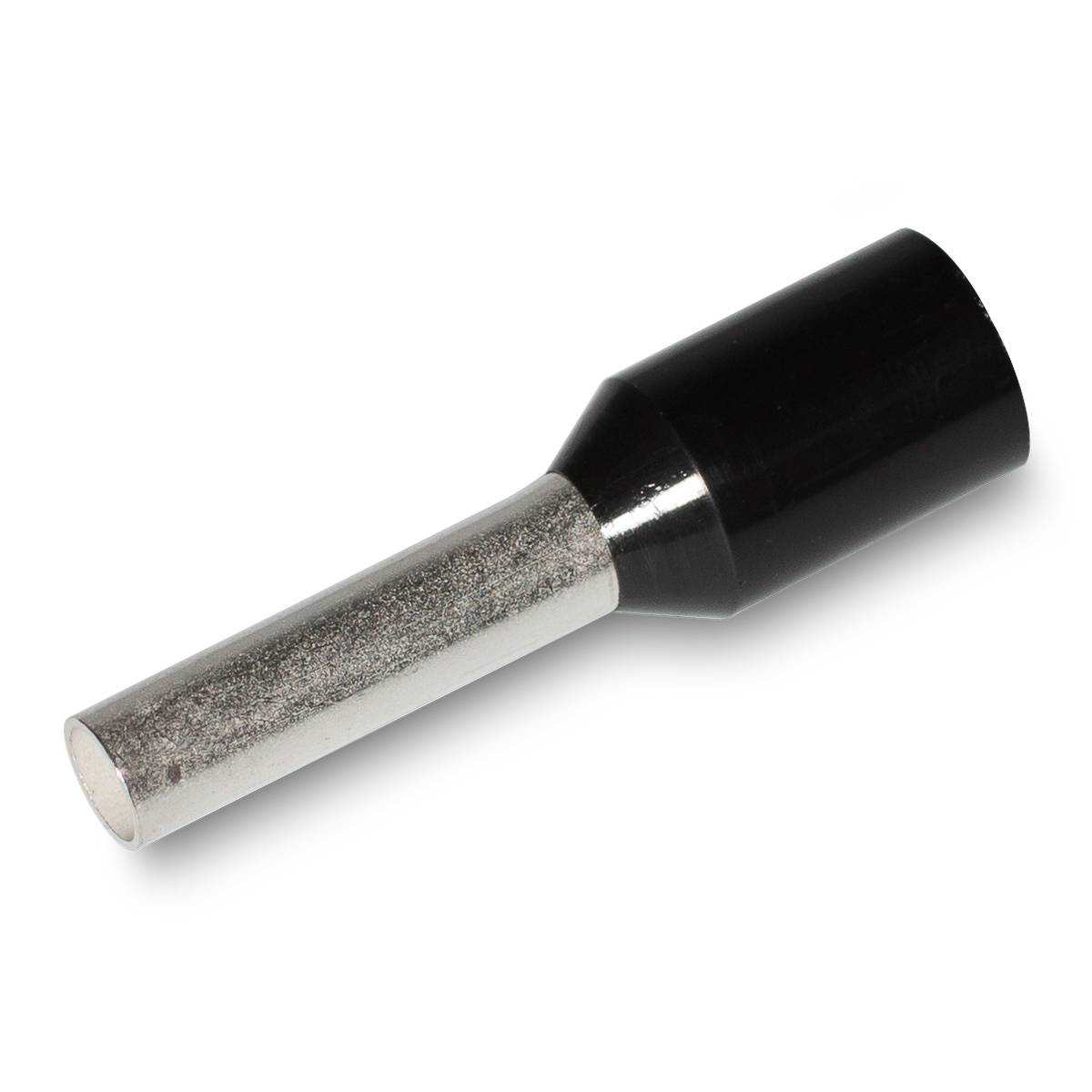

| НШВИ-GLW 1.5-8 (GLW) | Easy Entry |
0.69 |
1.5 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
черный |
опрессовка |
|

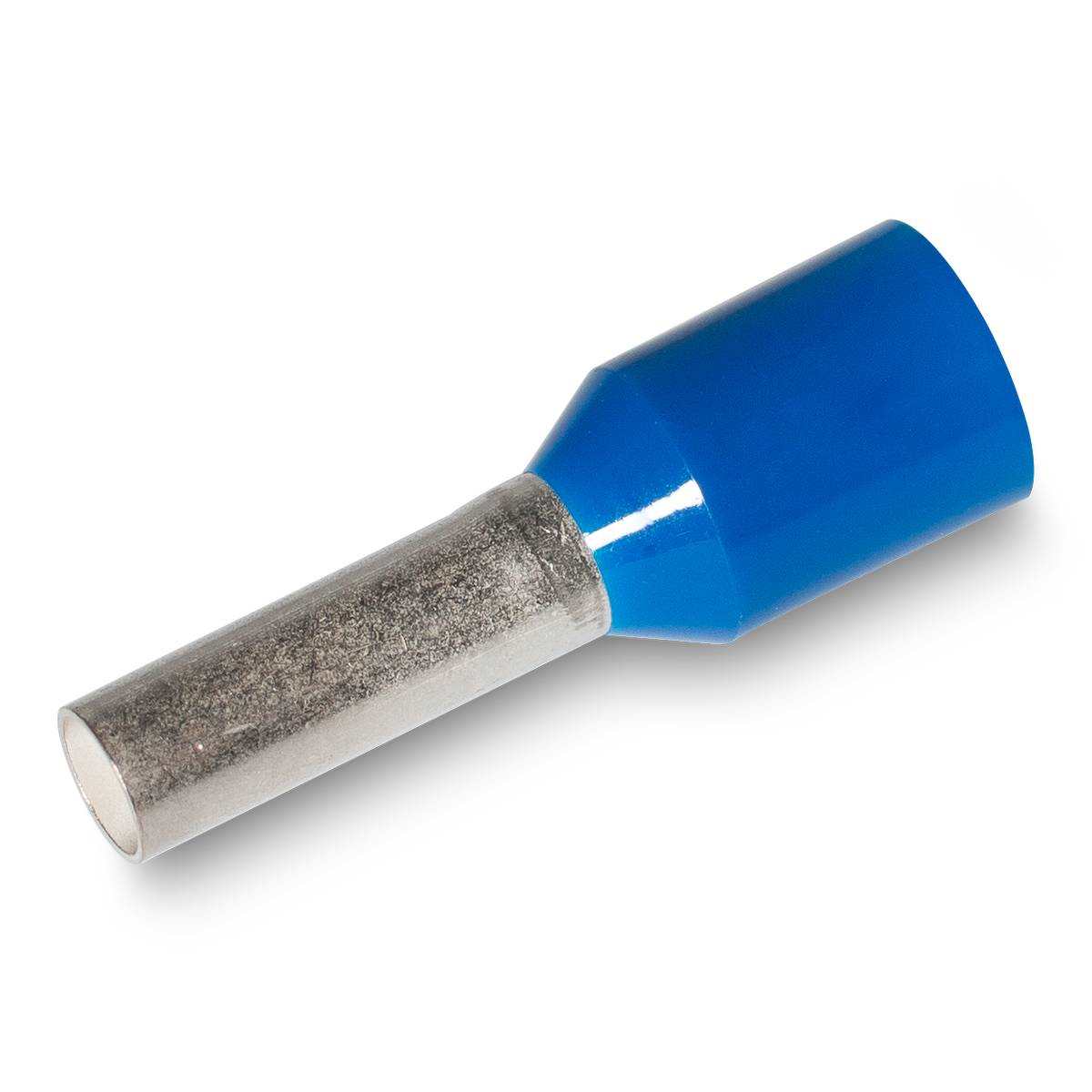

| НШВИ-GLW 2.5-8 (GLW) | Easy Entry |
0.69 |
2.5 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
синий |
опрессовка |
|

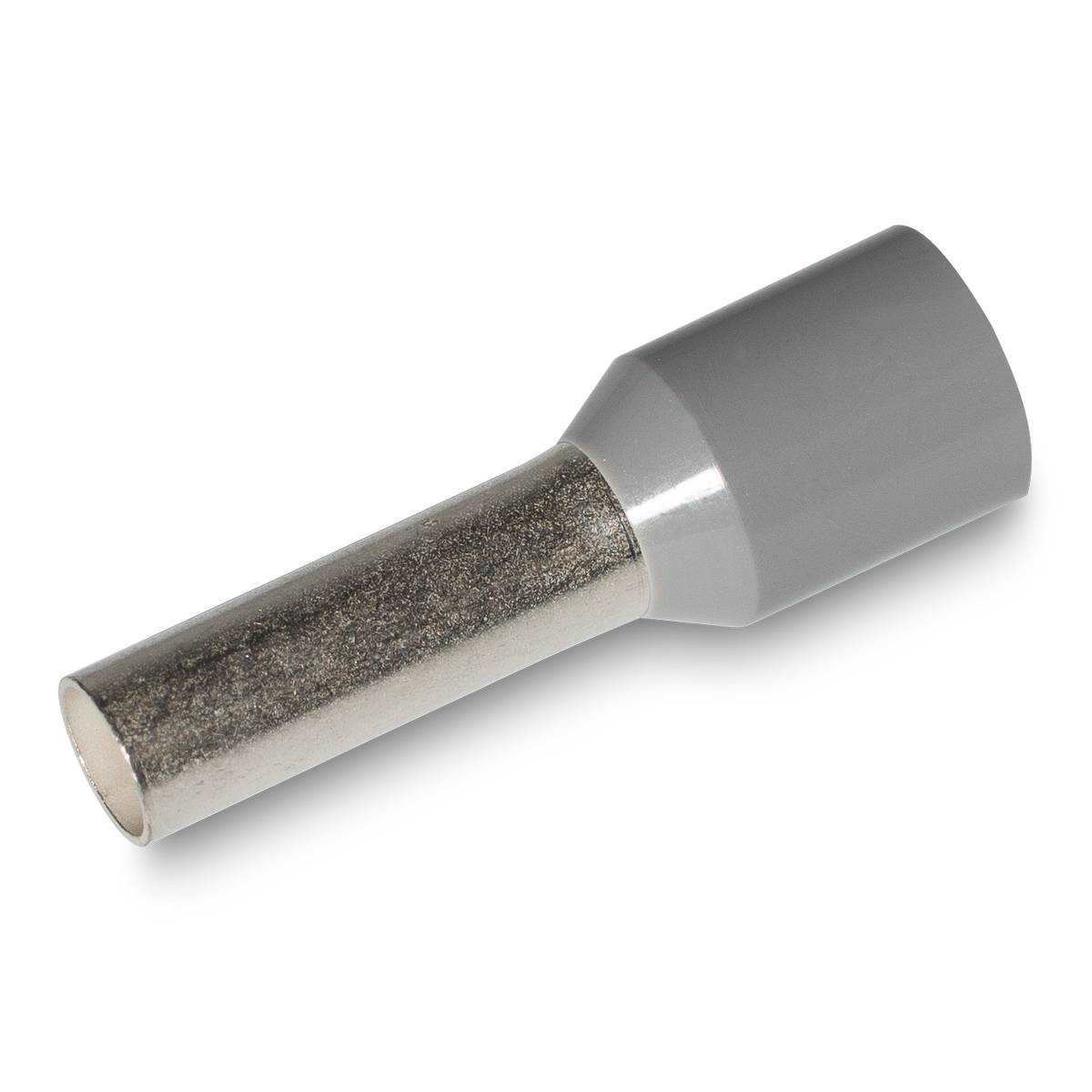

| НШВИ-GLW 4.0-10 (GLW) | Easy Entry |
0.69 |
4 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
серый |
опрессовка |
|

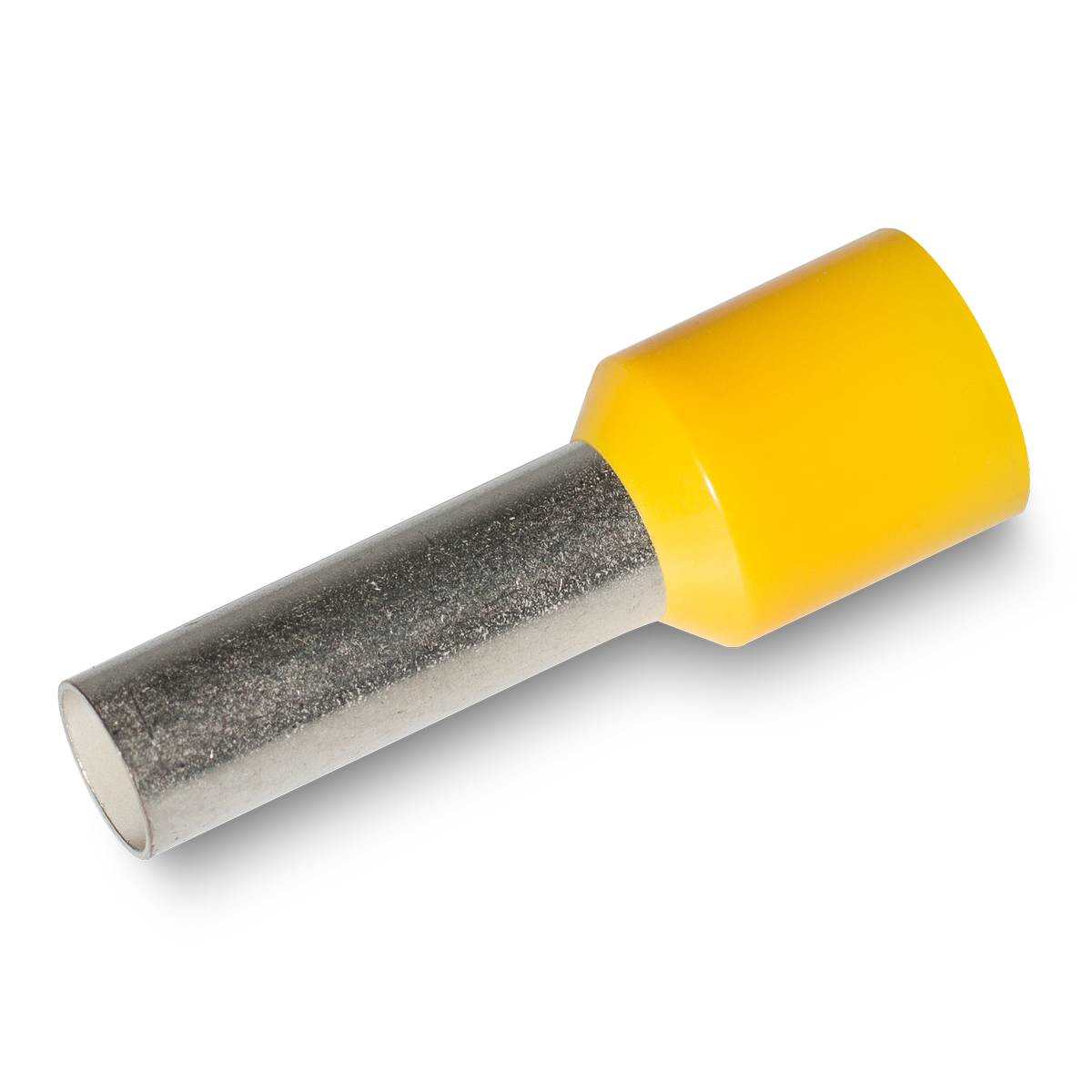

| НШВИ-GLW 6.0-12 (GLW) | Easy Entry |
0.69 |
6 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
желтый |
опрессовка |
|

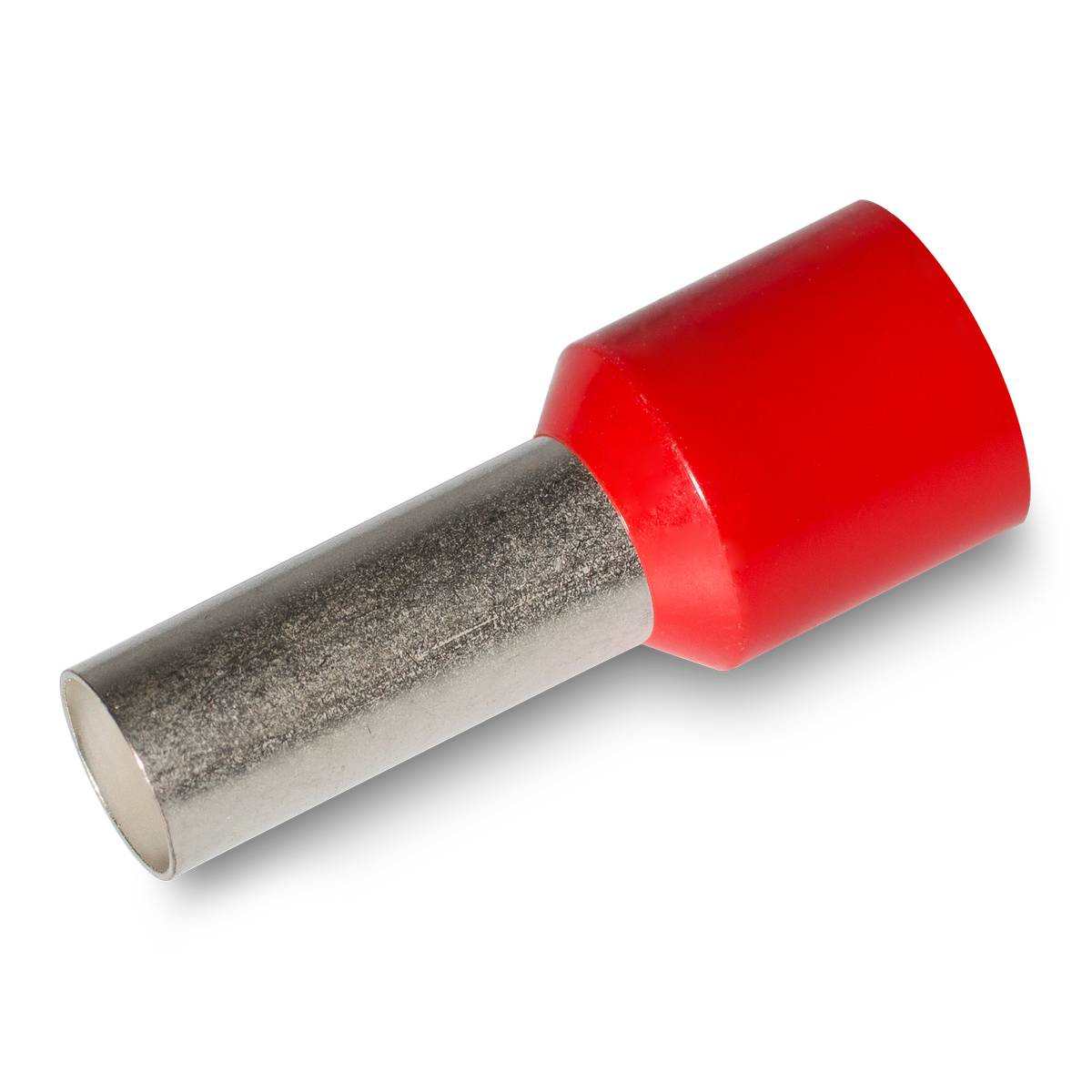

| НШВИ-GLW 10-12 (GLW) | Easy Entry |
0.69 |
10 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
красный |
опрессовка |
|

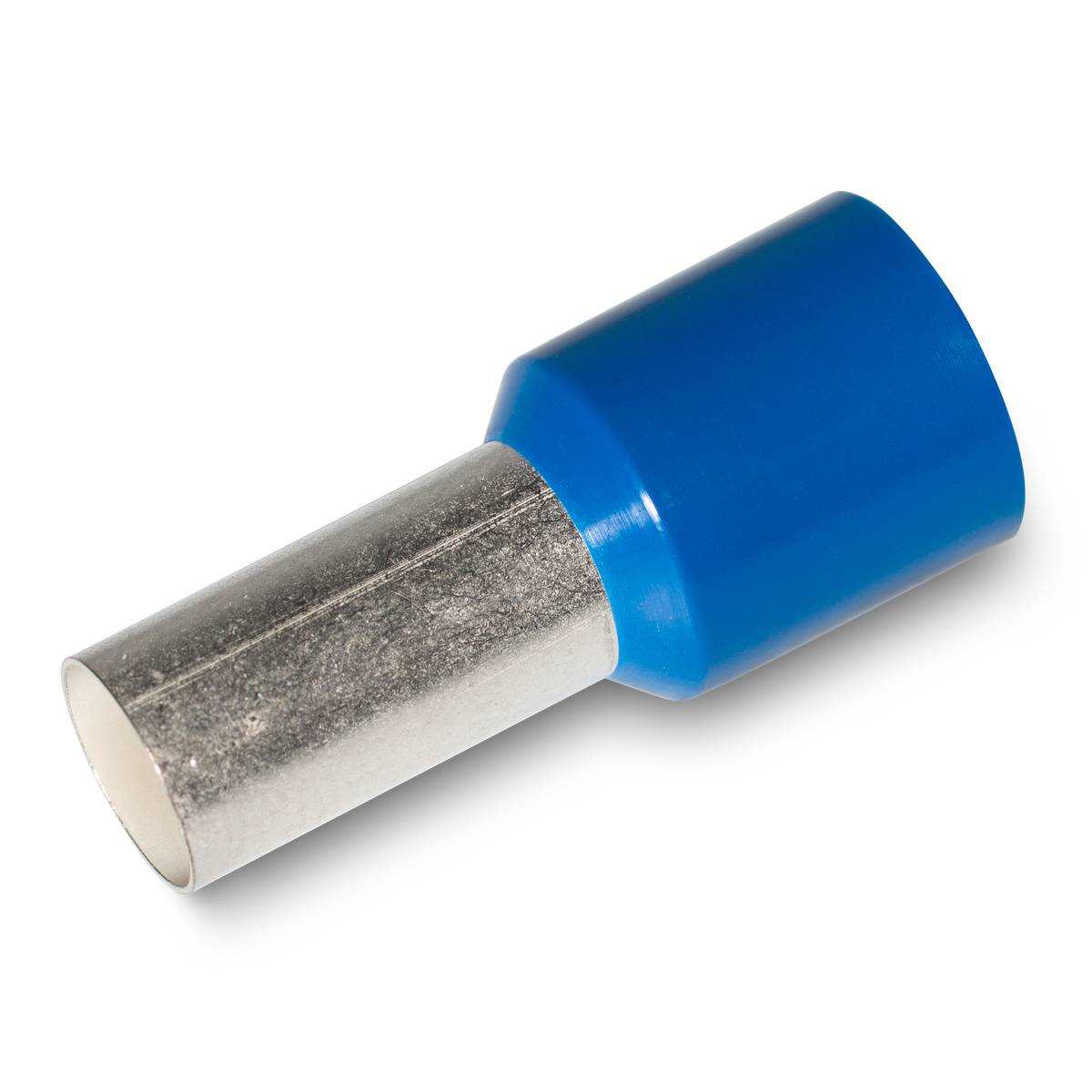

| НШВИ-GLW 16-12 (GLW) | Easy Entry |
0.69 |
16 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
синий |
опрессовка |
|

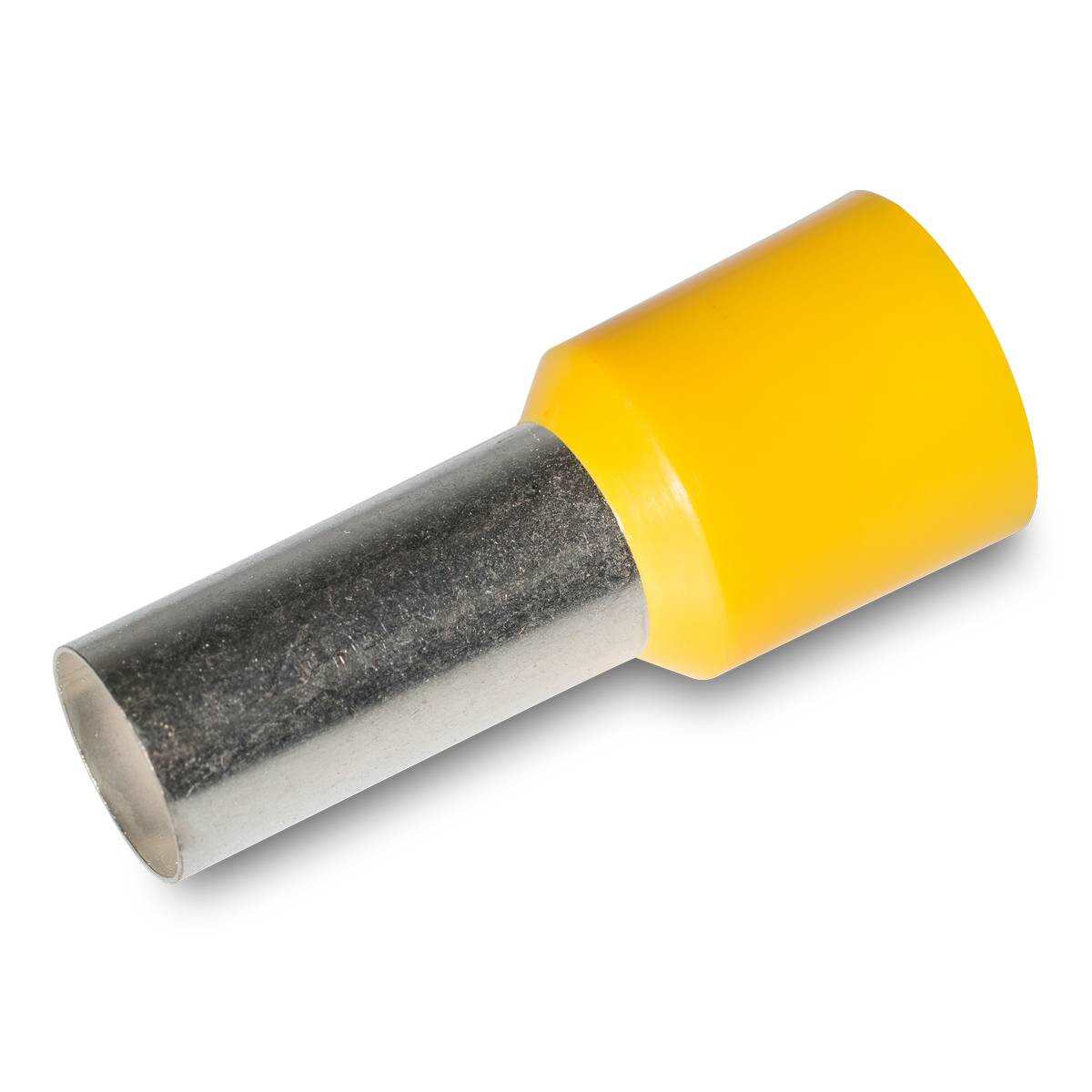

| НШВИ-GLW 25-16 (GLW) | Easy Entry |
0.69 |
25 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
желтый |
опрессовка |
