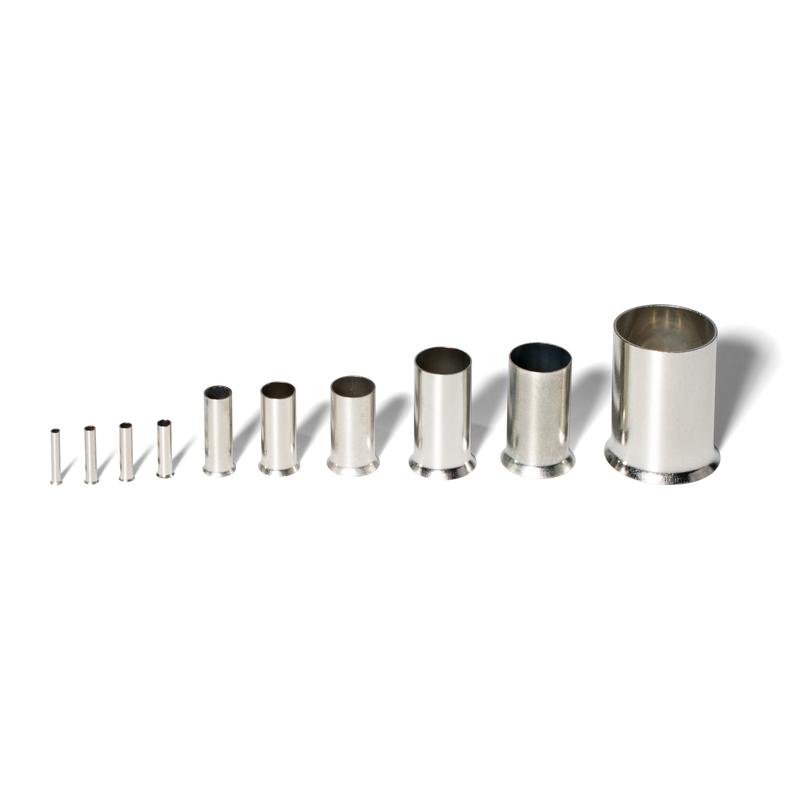

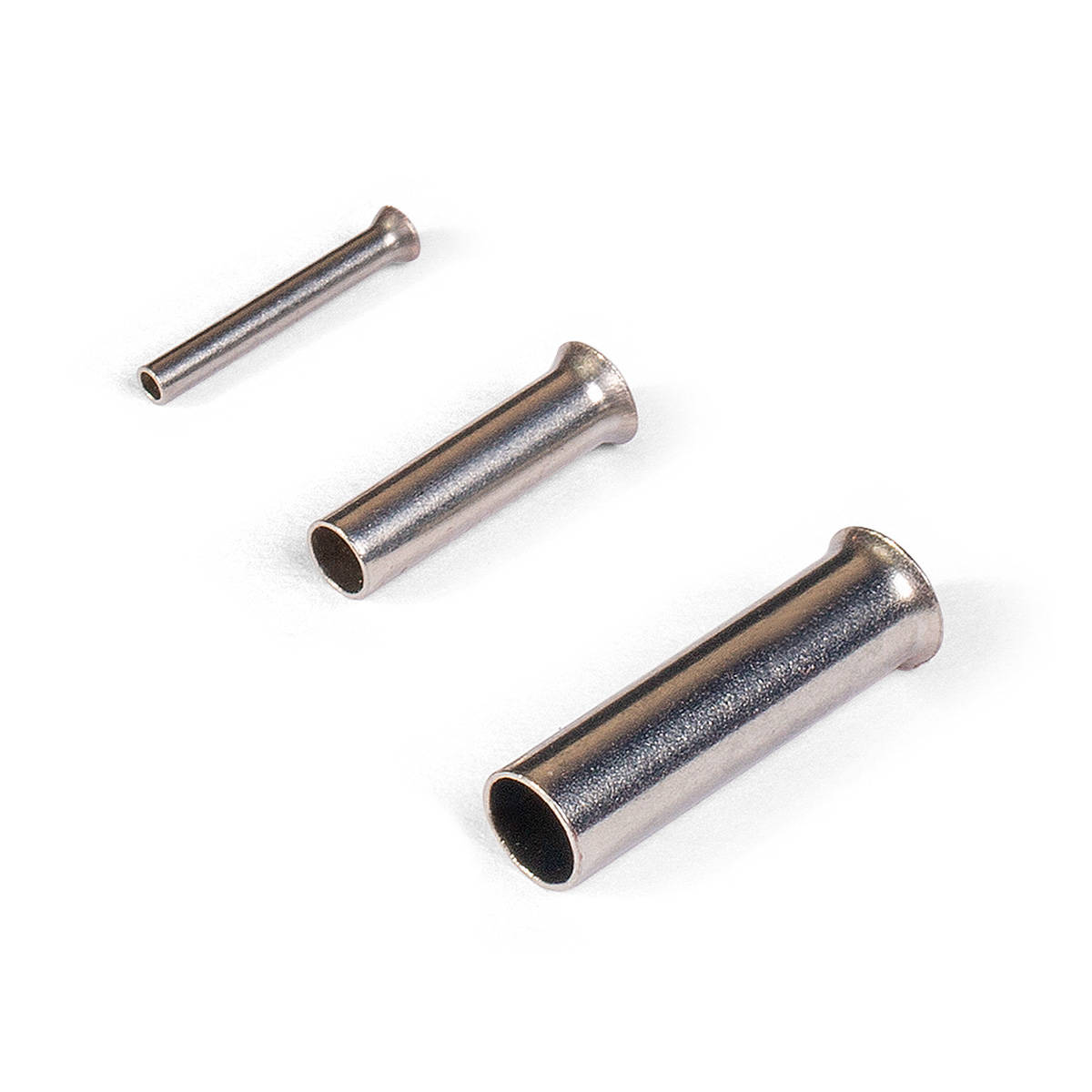

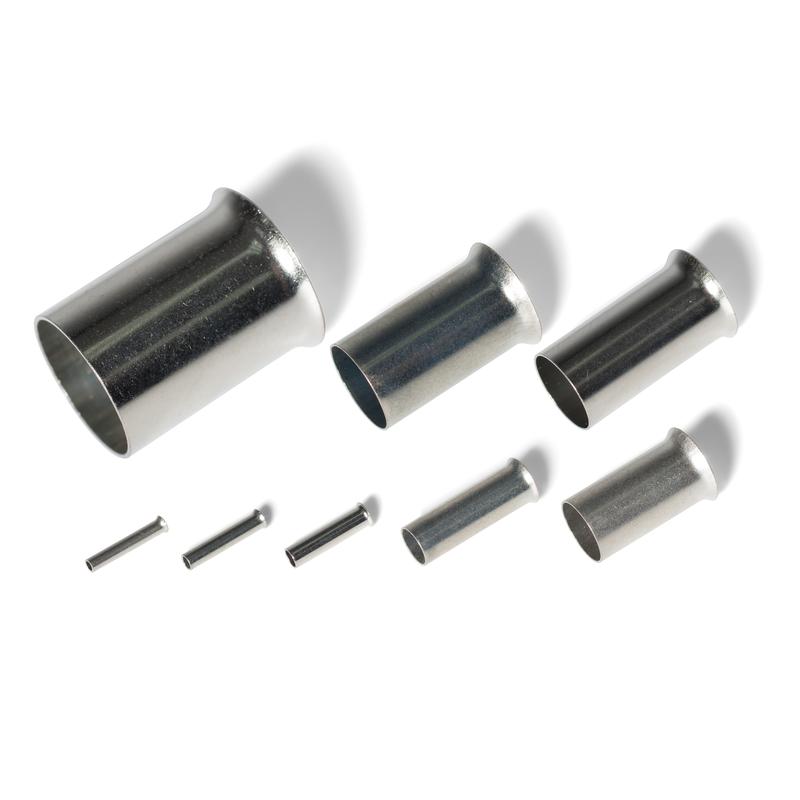

Наконечники штыревые втулочные
тип:
НШВ (ТУ 3424-001-59861269-2004)
- Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
- Размеры втулок НШВ рассчитаны для монтажа одного проводника соответствующего сечения. Однако, поскольку пластмассовая ограничительная манжета отсутствует, втулки могут быть также использованы для соединения двух и более проводников
- Завод жилы во втулку осуществляется со стороны раструба
- Материал коннектора: медь марки М1
- Покрытие: электролитическое лужение
- Температурный диапазон эксплуатации: от -55 °C до +135 °C
- Благодаря расширенному температурному диапазону, наконечники НШВ рекомендованы к применению для проводов с термостойкой изоляцией из кремний-органической резины марок ПРКА, ПРКС, ПВКВ, РКГМ
- Втулки без манжеты незаменимы для оконцевания проводов с толстой изоляцией (например, кабелей с резиновой изоляцией КГ и КОГ)
- Наконечники НШВ представлены со стандартной длиной втулки. Под заказ возможно исполнение наконечников НШВ с увеличенной длиной втулки
Сопроводительная документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 5 лет
- Срок службы 25 лет
| SKU | товарные позиции Цвет изоляции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| НШВ 0.5-8 (КВТ) | 500 | шт |
0.49 | сравнить | |
| НШВ 0.75-8 (КВТ) | 500 | шт |
0.55 | сравнить | |
| НШВ 1.0-8 (КВТ) | 500 | шт |
0.59 | сравнить | |
| НШВ 1.5-8 (КВТ) | 500 | шт |
0.67 | сравнить | |
| НШВ 2.5-8 (КВТ) | 500 | шт |
0.82 | сравнить | |
| НШВ 4.0-9 (КВТ) | 500 | шт |
1.27 | сравнить | |
| НШВ 6.0-12 (КВТ) | 500 | шт |
1.96 | сравнить | |
| НШВ 10-12 (КВТ) | 500 | шт |
2.39 | сравнить | |
| НШВ 16-12 (КВТ) | 500 | шт |
3.32 | сравнить | |
| НШВ 25-16 (КВТ) | 100 | шт |
5.51 | сравнить | |
| НШВ 35-16 (КВТ) | 100 | шт |
6.10 | сравнить | |
| НШВ 50-20 (КВТ) | 50 | шт |
12.11 | сравнить | |
| НШВ 70-20 (КВТ) | 50 | шт |
24.86 | сравнить |
| SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| НШВ 0.5-8 (КВТ) | 100 | п/э пакет zip-lock |
4680430022160 | 13 | 8 | 0.2 | 0.006 | 2.1E-5 | |
| НШВ 0.75-8 (КВТ) | 100 | п/э пакет zip-lock |
4680430022177 | 12 | 10 | 0.5 | 0.01 | 6.0E-5 | |
| НШВ 1.0-8 (КВТ) | 100 | п/э пакет zip-lock |
4680430022184 | 13 | 8 | 0.2 | 0.006 | 2.1E-5 | |
| НШВ 1.5-8 (КВТ) | 100 | п/э пакет zip-lock |
4680430022191 | 15 | 9 | 0.5 | 0.01 | 6.8E-5 | |
| НШВ 2.5-8 (КВТ) | 100 | п/э пакет zip-lock |
4680430022207 | 13 | 8 | 0.8 | 0.008 | 8.3E-5 | |
| НШВ 4.0-9 (КВТ) | 100 | п/э пакет zip-lock |
4680430022214 | 14 | 9 | 0.5 | 0.01 | 6.3E-5 | |
| НШВ 6.0-12 (КВТ) | 100 | п/э пакет zip-lock |
4680430022221 | 13 | 8 | 1 | 0.018 | 0.000104 | |
| НШВ 10-12 (КВТ) | 100 | п/э пакет zip-lock |
4680430022238 | 14 | 10 | 0.5 | 0.05 | 7.0E-5 | |
| НШВ 16-12 (КВТ) | 100 | п/э пакет zip-lock |
4680430022245 | 21 | 12 | 2 | 0.1 | 0.000504 | |
| НШВ 25-16 (КВТ) | 100 | п/э пакет zip-lock |
4680430022252 | 21 | 12 | 2 | 0.05 | 0.000504 | |
| НШВ 35-16 (КВТ) | 100 | п/э пакет zip-lock |
4680430022269 | 21 | 12 | 2 | 0.05 | 0.000504 | |
| НШВ 50-20 (КВТ) | 50 | п/э пакет zip-lock |
4680430022276 | 21 | 12 | 3 | 0.05 | 0.000756 | |
| НШВ 70-20 (КВТ) | 50 | п/э пакет zip-lock |
4680430022283 | 21 | 12 | 3 | 0.047 | 0.000756 |
| SKU | товарные позиции Цвет изоляции | L (мм) | l (мм) | D (мм) | d (мм) | d₁ (мм) |
|---|---|---|---|---|---|---|
| НШВ 0.5-8 (КВТ) | 8 | 8 | 1.7 | 1.3 | 0.9 | |
| НШВ 0.75-8 (КВТ) | 8 | 8 | 1.9 | 1.5 | 1.2 | |
| НШВ 1.0-8 (КВТ) | 8 | 8 | 2.2 | 1.8 | 1.4 | |
| НШВ 1.5-8 (КВТ) | 8 | 8 | 2.5 | 2 | 1.6 | |
| НШВ 2.5-8 (КВТ) | 8 | 8 | 3.3 | 2.6 | 2.3 | |
| НШВ 4.0-9 (КВТ) | 9 | 9 | 3.9 | 3.2 | 2.8 | |
| НШВ 6.0-12 (КВТ) | 12 | 12 | 4.8 | 3.9 | 3.5 | |
| НШВ 10-12 (КВТ) | 12 | 12 | 5.8 | 4.9 | 4.5 | |
| НШВ 16-12 (КВТ) | 12 | 12 | 7.2 | 6.2 | 5.8 | |
| НШВ 25-16 (КВТ) | 16 | 16 | 9.1 | 7.9 | 7.5 | |
| НШВ 35-16 (КВТ) | 16 | 16 | 10.2 | 8.7 | 8.3 | |
| НШВ 50-20 (КВТ) | 20 | 20 | 12.4 | 10.9 | 10.4 | |
| НШВ 70-20 (КВТ) | 20 | 20 | 15.8 | 14.3 | 13.5 |
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
| НШВ 0.5-8 (КВТ) | 0.69 |
0.5 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 0.75-8 (КВТ) | 0.69 |
0.75 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 1.0-8 (КВТ) | 0.69 |
1.0 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 1.5-8 (КВТ) | 0.69 |
1.5 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 2.5-8 (КВТ) | 0.69 |
2.5 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 4.0-9 (КВТ) | 0.69 |
4 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 6.0-12 (КВТ) | 0.69 |
6 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 10-12 (КВТ) | 0.69 |
10 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 16-12 (КВТ) | 0.69 |
16 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 25-16 (КВТ) | 0.69 |
25 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 35-16 (КВТ) | 0.69 |
35 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 50-20 (КВТ) | 0.69 |
50 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
| НШВ 70-20 (КВТ) | 0.69 |
70 |
3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
