Комплект заземления для брони соединительных муфт
тип:
КБМ-С ( ТУ 3599-006-97284872-2006)
- Предназначены для монтажа узла заземления в соединительных муфтахна кабели с пластмассовой изоляцией и ленточной бронейна напряжение до 1 кВ
- Состав (варьируется в зависимости от вида и типоразмера муфт):

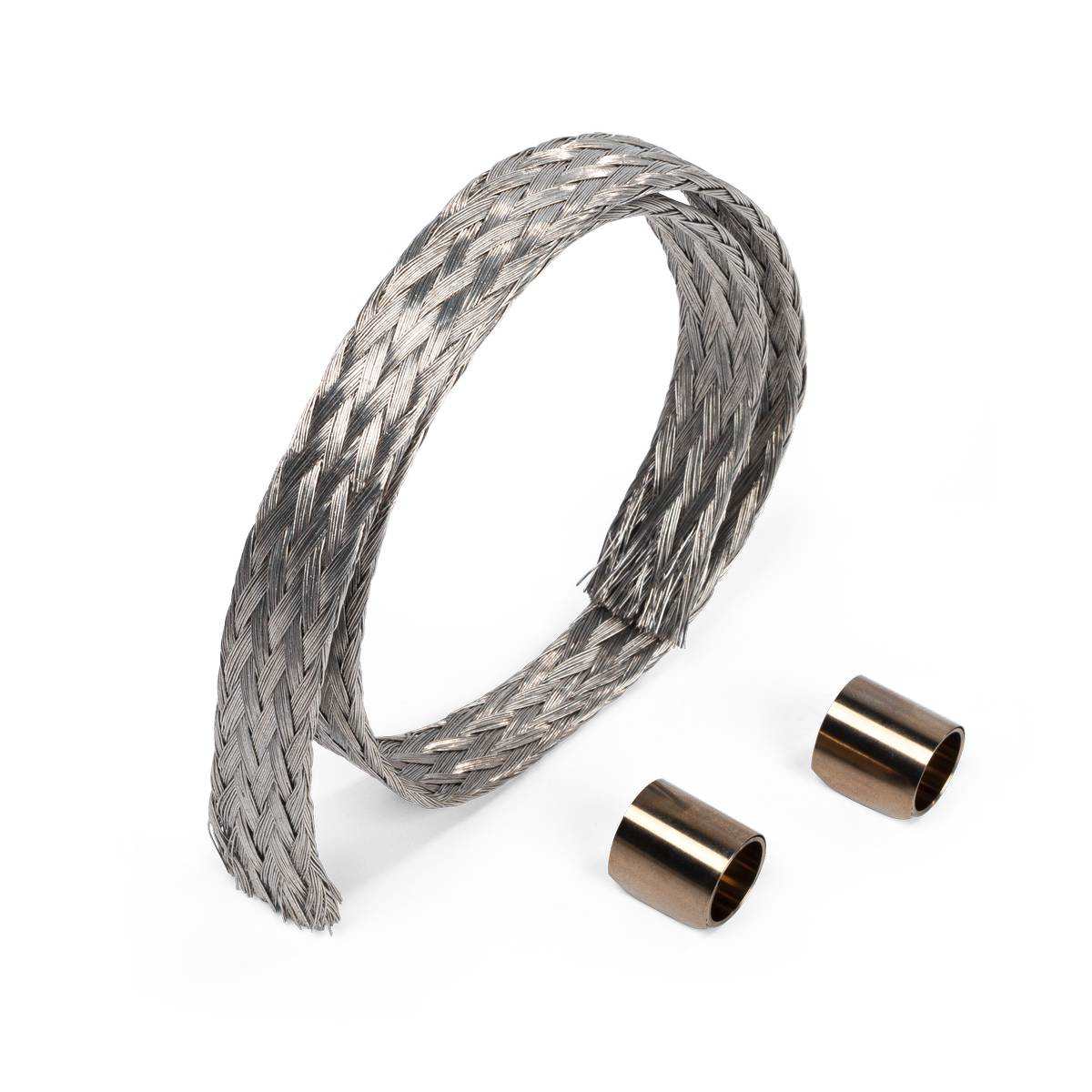

- пружины постоянного давления
- перемычка заземления, выполненная в виде плоского медного луженого многопроволочного провода без изоляции

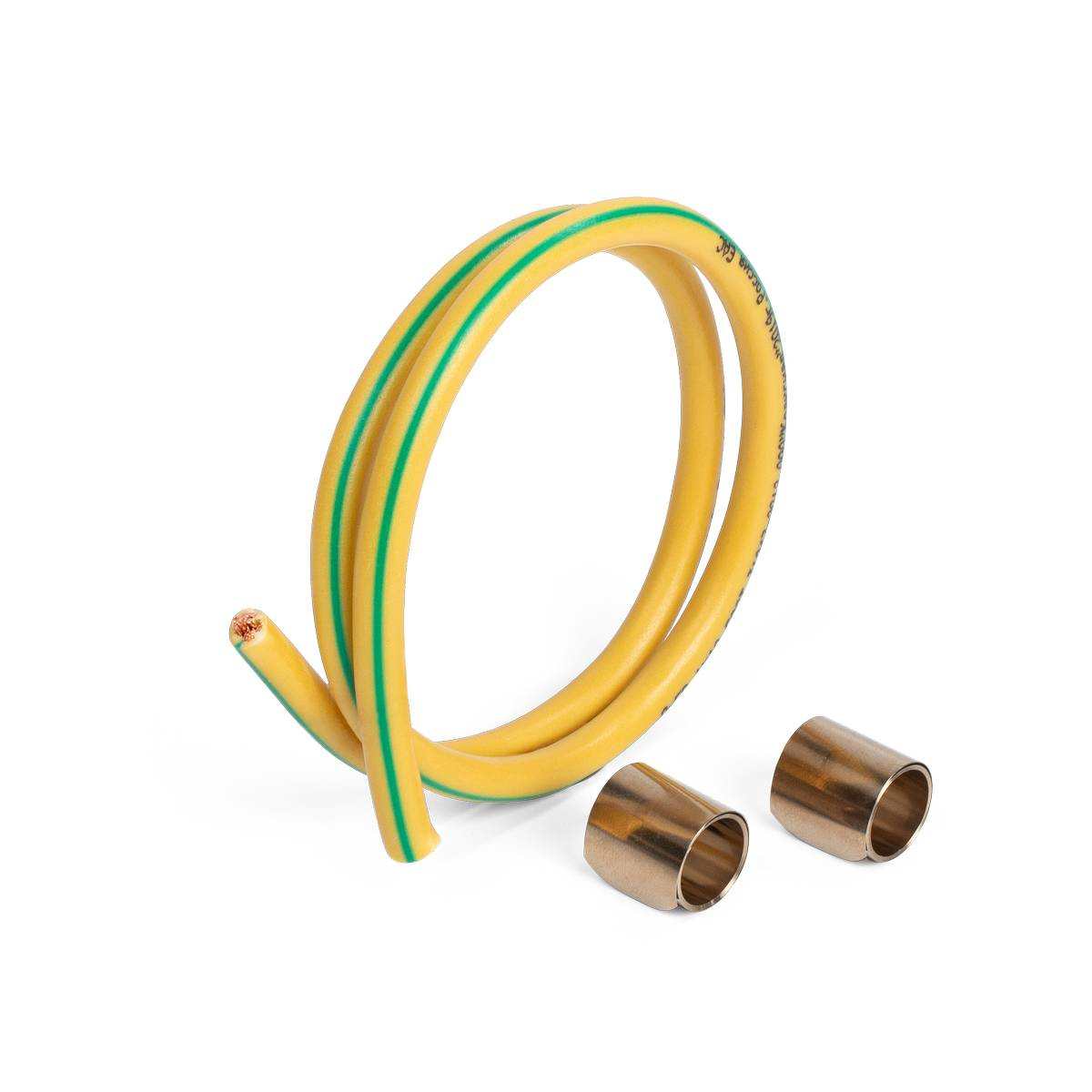

- провод заземления, выполненный в виде медной многопроволочной жилы в изоляции (только для КБМ-С-1)
- Совместимы со стандартной комплектацией муфт «КВТ» на кабель без брони
- Компекты повзоляют трансформировать соединительные муфты на кабель без брони в муфты на кабель с ленточной броней
- Типы кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
- Типы кабельных муфт: 3ПСТ-1; 4ПСТ-1; 5ПСТ-1 на сечения 16/25; 25/50; 70/120; 150/240 и их аналоги в комплектации «нг-LS»и с болтовыми наконечниками (Б)
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 30 лет
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| КБМ-С-1 (КВТ) | 1 | компл |
427.99 | сравнить | |
| КБМ-С-2 (КВТ) | 1 | компл |
894.28 | сравнить | |
| КБМ-С-3 (КВТ) | 1 | компл |
930.32 | сравнить | |
| КБМ-С-4 (КВТ) | 1 | компл |
1183.44 | сравнить |
| SKU | товарные позиции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|

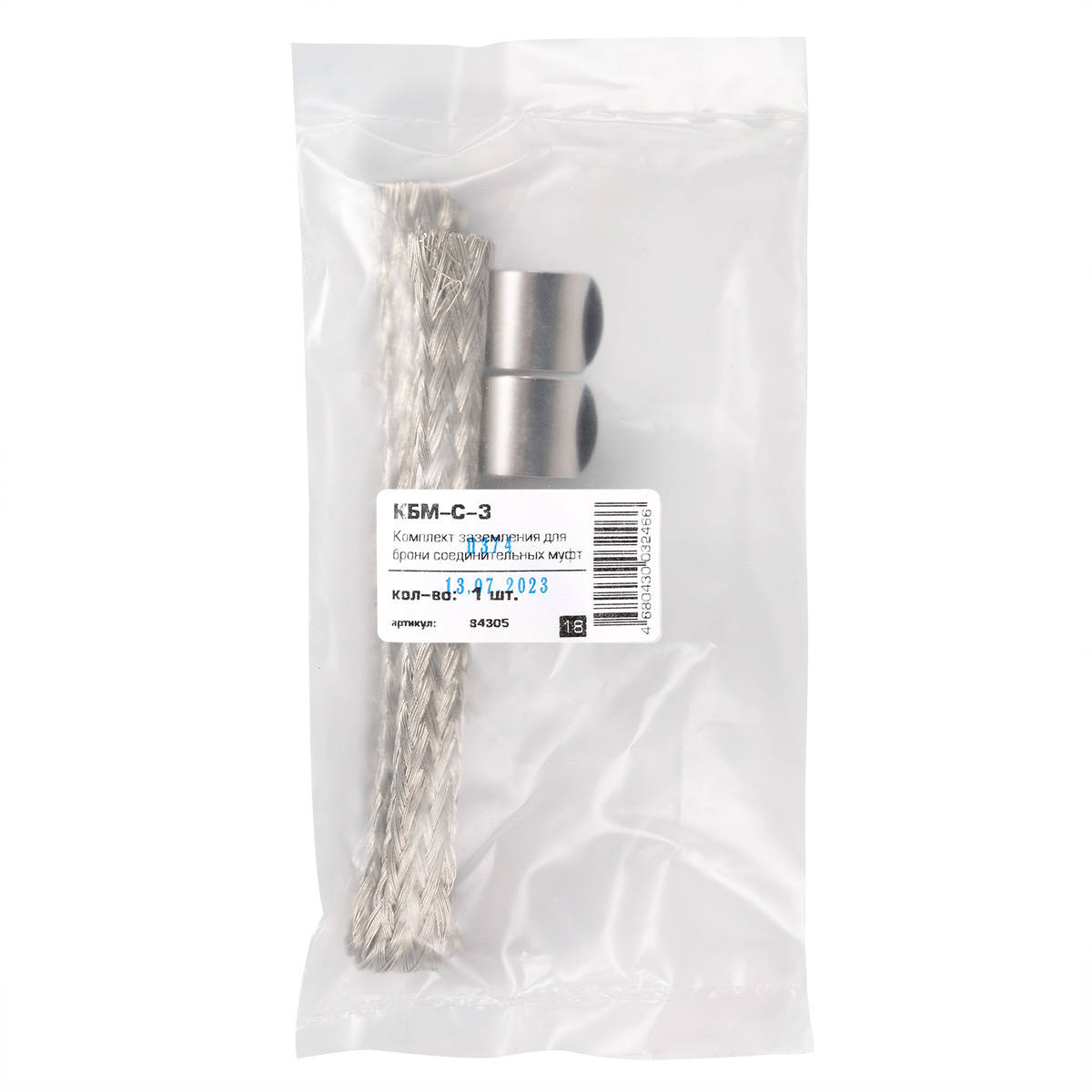

| КБМ-С-1 (КВТ) | 1 | п/э пакет |
4680430032442 | 13 | 11 | 1 | 0.06 | 0.000143 | |
| КБМ-С-2 (КВТ) | 1 | п/э пакет |
4680430032459 | 13 | 11 | 2 | 0.17 | 0.000286 | |
| КБМ-С-3 (КВТ) | 1 | п/э пакет |
4680430032466 | 12 | 10 | 3 | 0.13 | 0.00036 | |
| КБМ-С-4 (КВТ) | 1 | п/э пакет |
4680430032473 | 20 | 12 | 3.5 | 0.27 | 0.00084 |
| SKU | товарные позиции | Тип компонента | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Краткая характеристика |
|---|---|---|---|---|---|---|
| КБМ-С-1 (КВТ) | Комплект |
иное |
1 |
16/ 25 |
Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПСТ-1-16/25, 2ПСТ-1-16/25(Б), 3ПСТ-1-16/25, 3ПСТ 1 16/25(Б), 4ПСТ-1-16/25, 4ПСТ-1-16/25(Б), 4ПСТ-1-16/25нг-LS, 4ПСТ-1-16/25(Б)нг-LS, 5ПСТ-1-16/25, 5ПСТ-1-16/25(Б), 5ПСТ-1-16/25нг-LS, 5ПСТ-1-16/25(Б)нг-LS | |
| КБМ-С-2 (КВТ) | Комплект |
иное |
1 |
25/ 35/ 50 |
Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПСТ-1-25/50, 2ПСТ-1-25/50(Б), 3ПСТ-1-25/50, 3ПСТ 1 25/50(Б), (3+1)ПСТ-1-25/50, (3+1)ПСТ 1 25/50(Б) 4ПСТ-1-25/50, 4ПСТ-1-25/50 (Б), 5ПСТ-1-25/50, 5ПСТ-1-25/50 (Б) | |
| КБМ-С-3 (КВТ) | Комплект |
иное |
1 |
70/ 95/ 120 |
Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПСТ-1-70/120, 2ПСТ-1-70/120(Б), 3ПСТ-1-70/120, 3ПСТ 1 70/120(Б), (3+1)ПСТ-1-70/120, (3+1)ПСТ 1 70/120(Б), 4ПСТ-1-70/120нг-LS, 4ПСТ-1-70/120(Б)нг-LS, 5ПСТ-1-70/120нг-LS, 5ПСТ-1-70/120(Б)нг-LS | |
| КБМ-С-4 (КВТ) | Комплект |
иное |
1 |
150/ 185/ 240 |
Предназначены для соединительных муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 3ПСТ-1-150/240, 3ПСТ 1 150/240(Б), (3+1)ПСТ-1-150/240, (3+1)ПСТ 1 150/240(Б), 4ПСТ-1-150/240, 4ПСТ-1-150/240(Б), 4ПСТ-1-150/240нг-LS, 4ПСТ-1-150/240(Б)нг-LS, 5ПСТ-1-150/240, 5ПСТ-1-150/240(Б), 5ПСТ-1-150/240нг-LS, 5ПСТ-1-150/240(Б)нг-LS |
