Комплект заземления для брони концевых муфт
тип:
КБМ-К (ТУ 3599-006-97284872-2006)
- Предназначены для монтажа узла заземления в концевых муфтах на кабели с пластмассовой изоляцией и ленточной броней на напряжение до 1 кВ

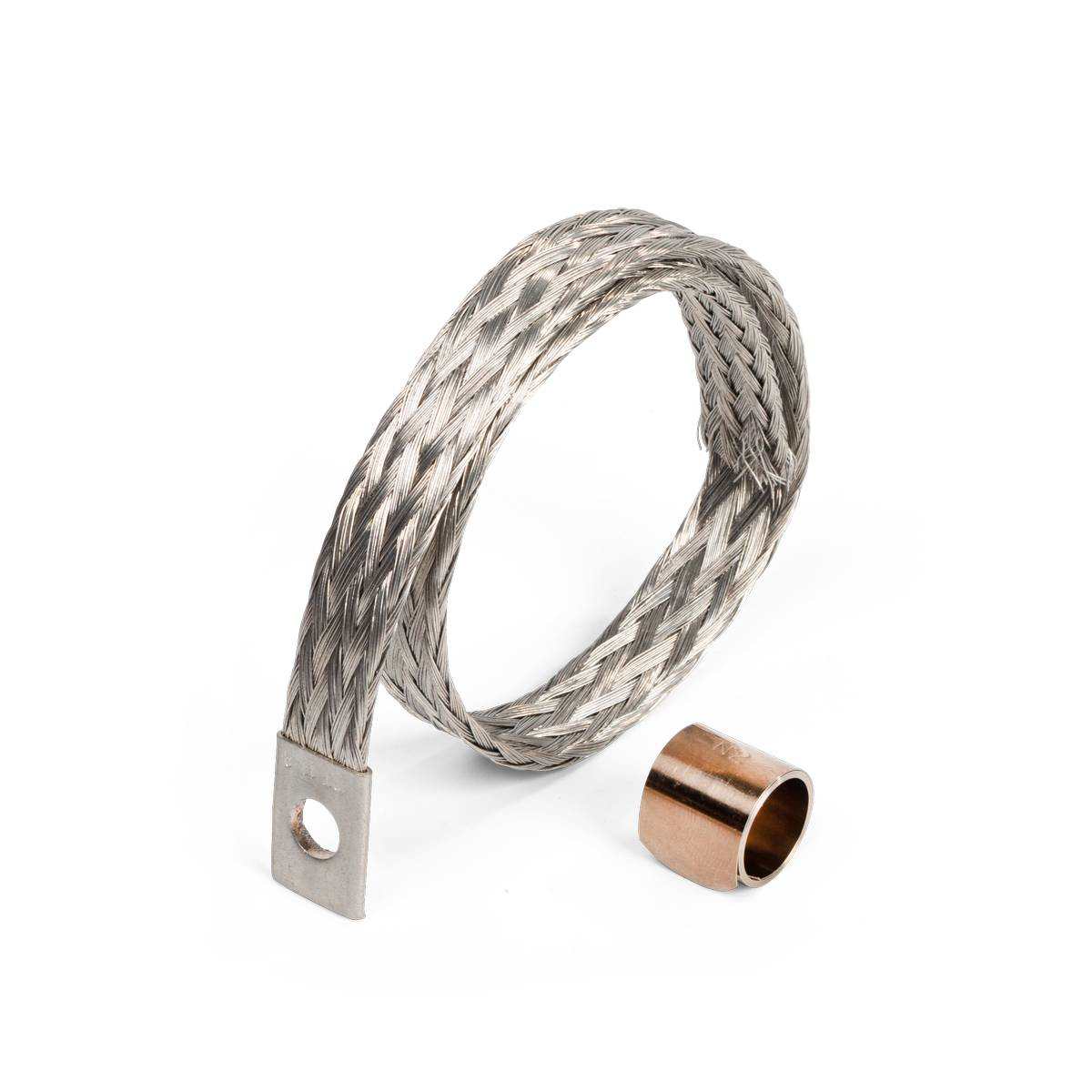

- Состав (варьируется в зависимости от вида и типоразмера муфт):
- пружина постоянного давления
- провод заземления
- Совместимы со стандартной комплектацией муфт «КВТ» на кабель без брони
- Комплекты позволяют трансформировать концевые муфты на кабель без брони в муфты на кабель с ленточной броней
- Типы кабелей: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY
- Типы кабельных муфт: 3ПКТп-1; 4ПКТп-1; 5ПКТп-1 на сечения 16/25; 25/50; 70/120; 150/240 и их аналоги в комплектации «нг-LS» и с болтовыми наконечниками (Б)
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 30 лет
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| КБМ-К-1 (КВТ) | 1 | компл |
0.00 | сравнить | |
| КБМ-К-2 (КВТ) | 1 | компл |
0.00 | сравнить | |
| КБМ-К-3 (КВТ) | 1 | компл |
0.00 | сравнить | |
| КБМ-К-4 (КВТ) | 1 | компл |
0.00 | сравнить |
| SKU | товарные позиции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| КБМ-К-1 (КВТ) | 1 | п/э пакет |
4680430032404 | 11 | 7 | 1.5 | 0.05 | 0.000116 | |
| КБМ-К-2 (КВТ) | 1 | п/э пакет |
4680430032411 | 11 | 7 | 2 | 0.07 | 0.000154 | |
| КБМ-К-3 (КВТ) | 1 | п/э пакет |
4680430032428 | 11 | 7 | 2 | 0.08 | 0.000154 | |
| КБМ-К-4 (КВТ) | 1 | п/э пакет |
4680430032435 | 11 | 10 | 2 | 0.11 | 0.00022 |
| SKU | товарные позиции | Тип компонента | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Краткая характеристика |
|---|---|---|---|---|---|---|
| КБМ-К-1 (КВТ) | Комплект |
иное |
1 |
16/ 25 |
Предназначены для концевых муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПКТп-1-16/25, 2ПКТп-1-16/25(Б), 3ПКТп-1-16/25, 3ПКТп 1 16/25(Б), 4ПКТп-1-16/25, 4ПКТп-1-16/25(Б), 4ПКТп-1-16/25нг-LS, 4ПКТп-1-16/25(Б)нг-LS, 5ПКТп-1-16/25, 5ПКТп-1-16/25(Б), 5ПКТп-1-16/25нг-LS, 5ПКТп-1-16/25(Б)нг-LS | |
| КБМ-К-2 (КВТ) | Комплект |
иное |
1 |
25/ 35/ 50 |
Предназначены для концевых муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПКТп-1-25/50, 2ПКТп-1-25/50(Б), 3ПКТп-1-35/50, 3ПКТп 1 35/50(Б), (3+1)ПКТп-1-25/50, (3+1)ПКТп 1 25/50(Б), 4ПКТп-1-25/50, 4ПКТп-1-25/50(Б), 4ПКТп-1-25/50нг-LS, 4ПКТп-1-25/50(Б)нг-LS, 5ПКТп-1-25/50, 5ПКТп-1-25/50(Б), 5ПКТп-1-25/50нг-LS, 5ПКТп-1-25/50(Б)нг-LS | |
| КБМ-К-3 (КВТ) | Комплект |
иное |
1 |
70/ 95/ 120 |
Предназначены для концевых муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 2ПКТп-1-70/120, 2ПКТп-1-70/120(Б), 3ПКТп-1-70/120, 3ПКТп 1 70/120(Б), (3+1)ПКТп-1-70/120, (3+1)ПКТп 1 70/120(Б), 4ПКТп-1-70/120, 4ПКТп-1-70/120(Б), 4ПКТп-1-70/120нг-LS, 4ПКТп-1-70/120(Б)нг-LS, 5ПКТп-1-70/120, 5ПКТп-1-70/120(Б), 5ПКТп-1-70/120нг-LS, 5ПКТп-1-70/120 (Б)нг-LS | |
| КБМ-К-4 (КВТ) | Комплект |
иное |
1 |
150/ 185/ 240 |
Предназначены для концевых муфт рассчитанных на кабель без брони до 1 кВ при необходимости их использования на бронированный кабель. Тип муфты: 3ПКТп-1-150/240, 3ПКТп 1 150/240 (Б), (3+1)ПКТп-1-150/240, (3+1)ПКТп 1 150/240 (Б), 4ПКТп-1-150/240, 4ПКТп-1-150/240 (Б), 4ПКТп-1-150/240нг-LS, 4ПКТп-1-150/240(Б)нг-LS, 5ПКТп-1-150/240, 5ПКТп-1-150/240(Б), 5ПКТп-1-150/240нг-LS, 5ПКТп-1-150/240(Б)нг-LS |
