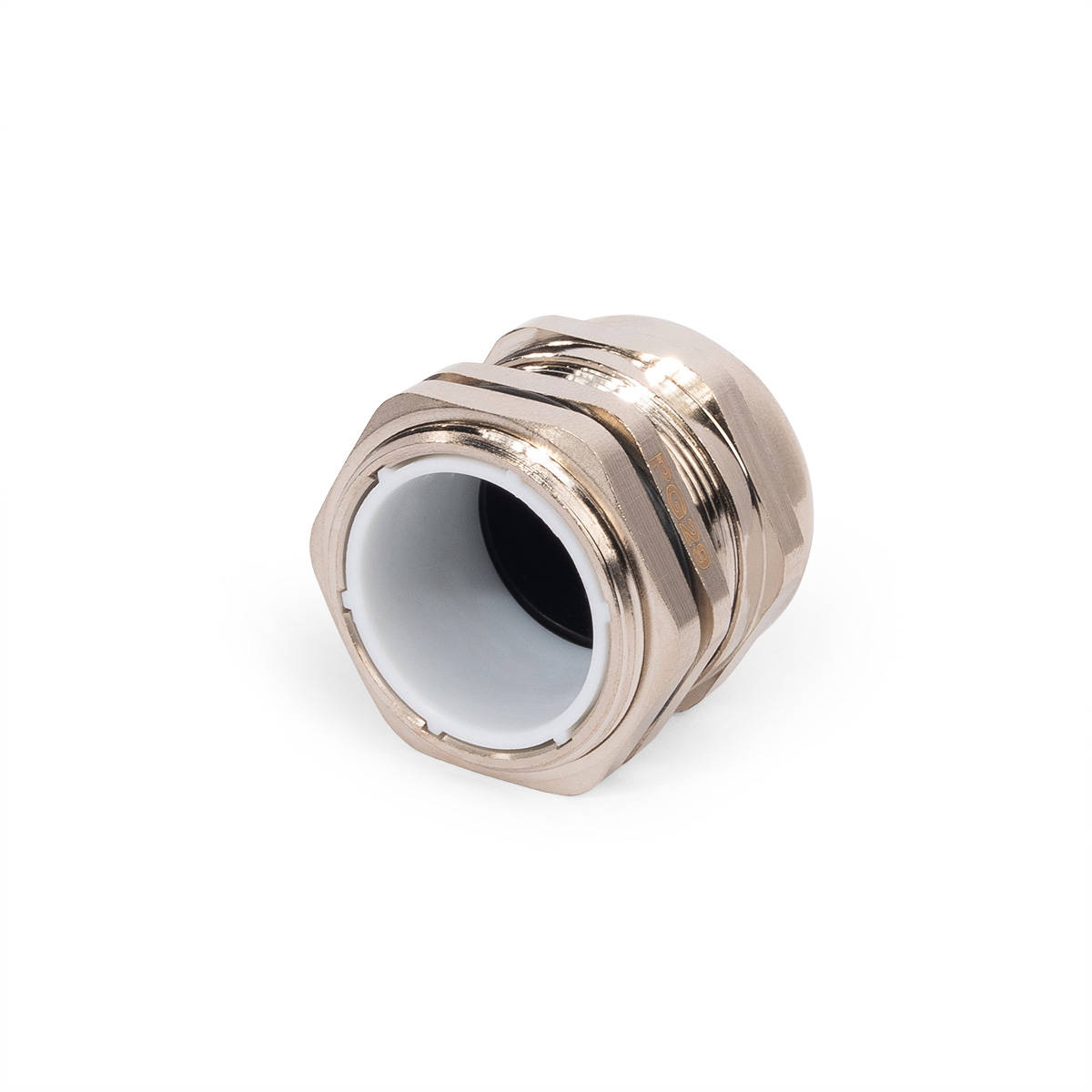

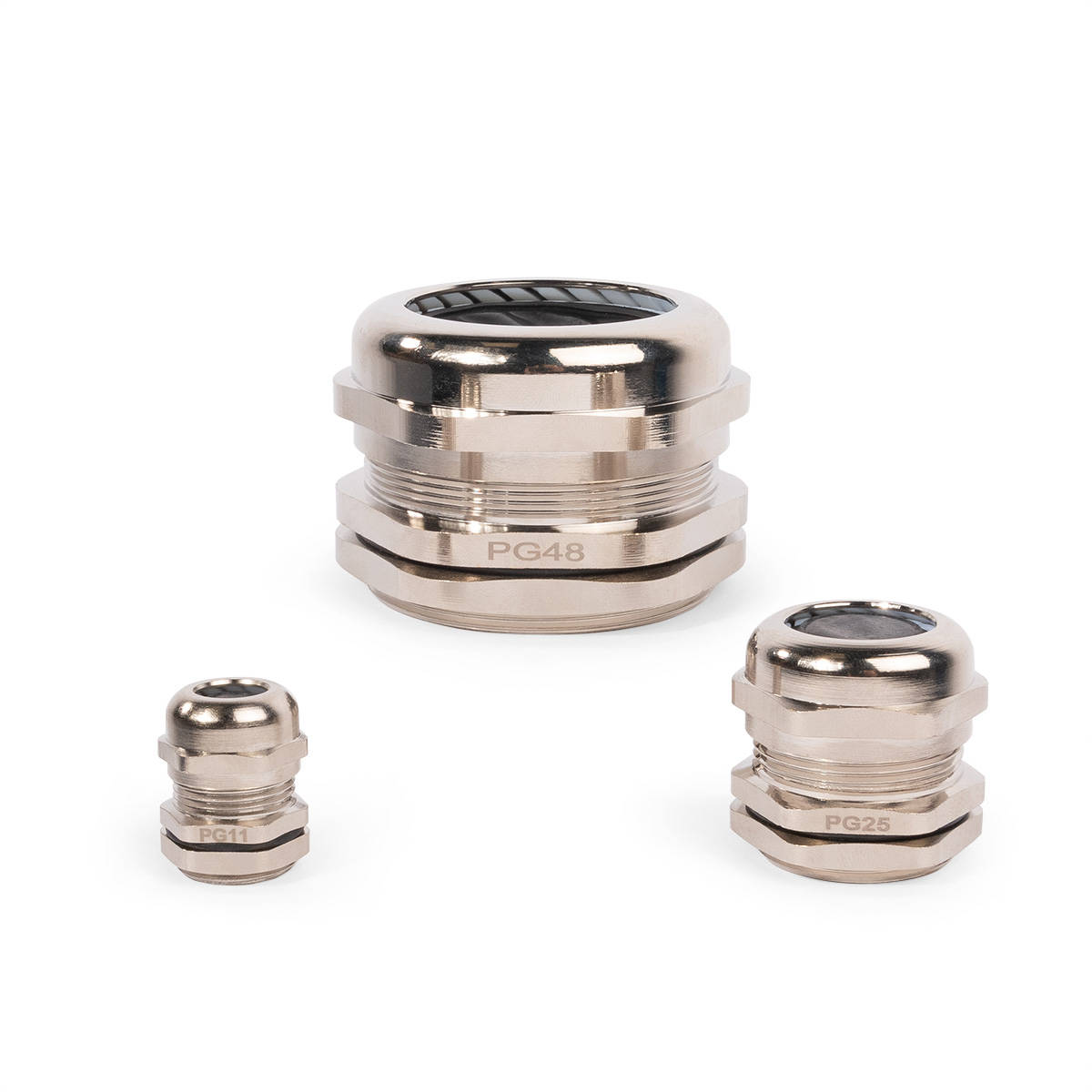

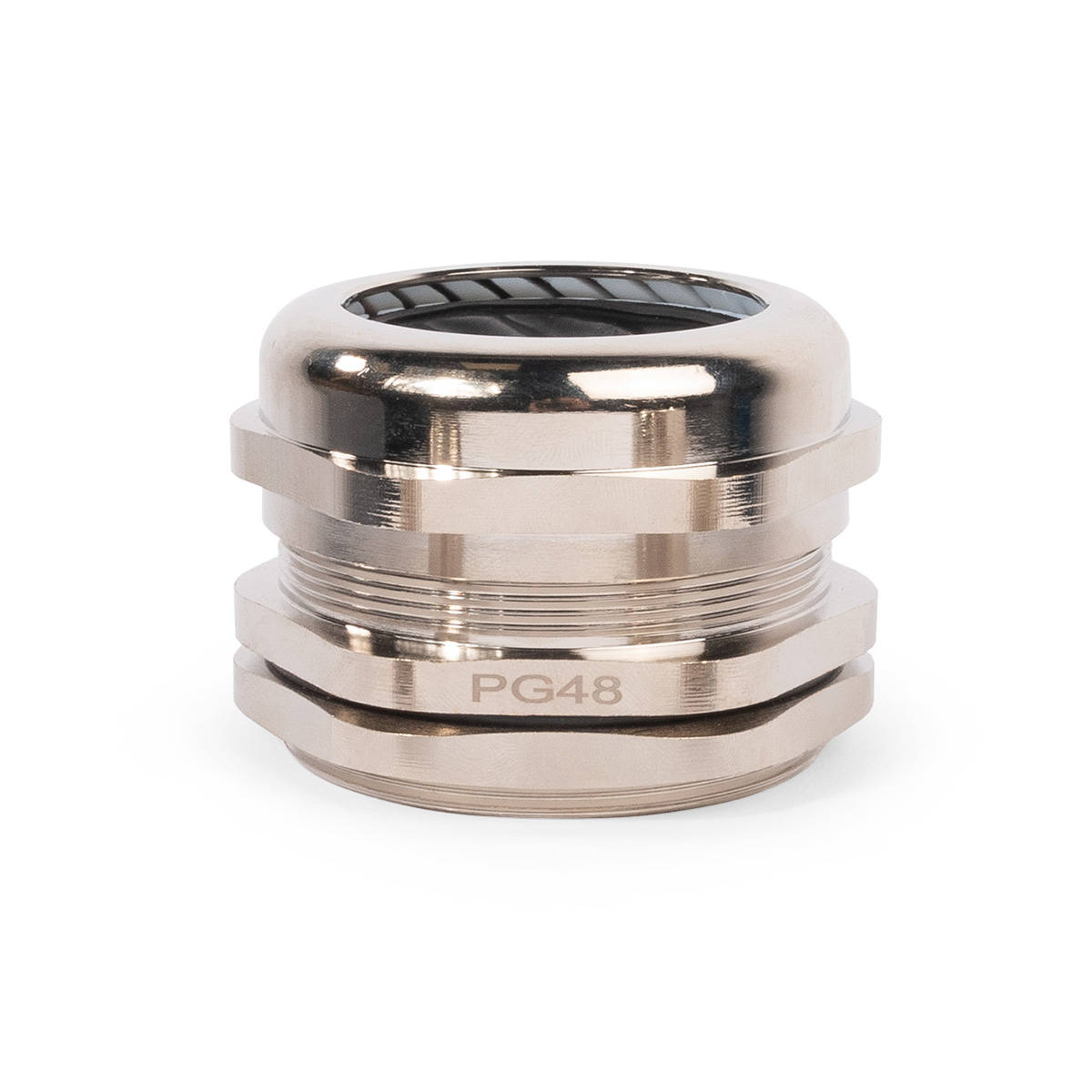

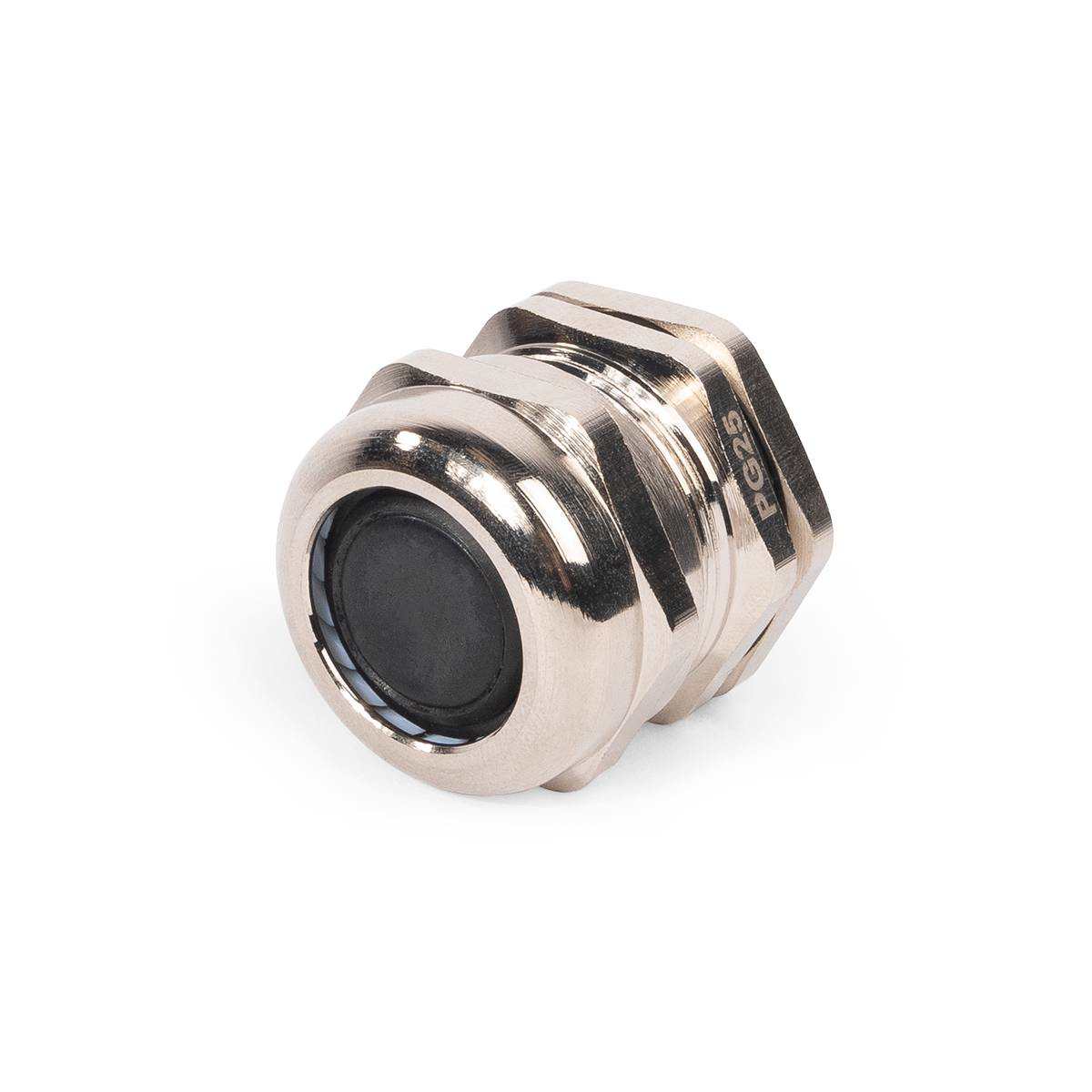

Кабельный ввод латунный c резьбой «PG»

тип:

PGM

Серия

ПРОФИ

  • Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования

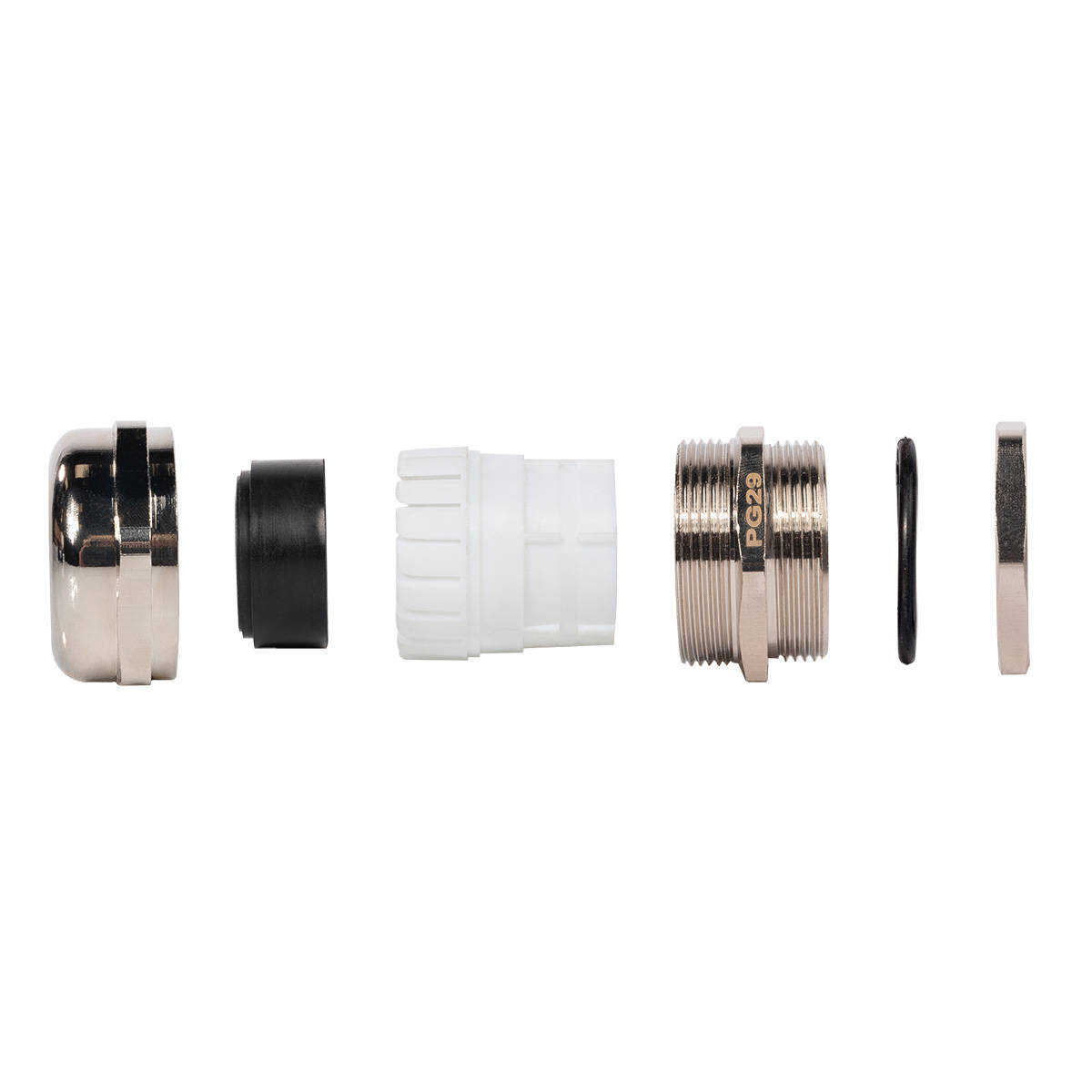

  • Материал:
    • гайка, корпус, накидная гайка: никелированная латунь
    • прижимная вставка: нейлон 6.6 по UL94 V2
    • уплотнительная вставка и кольца: неопрен
  • Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
  • Степень защиты IP68
  • Тип резьбы: PG- электроарматурная по DIN 40430
  • Стойкие к синтетическим маслам и всем видам топлива
  • Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
  • Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
  • Защитная мембрана предотвращает попадание пыли
  • Рекомендуемый инструмент:
    • системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
    • прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
    • матрицы МПО для пробивки круглых отверстий
Сертификация
Документация
Сопроводительная документация
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 2  года
  • Гарантийный срок эксплуатации 3  года
  • Срок службы 10  лет
Сопутствующие товары
@name
youtube-id
draw
SKU товарные позиции Цвет кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
PGM 7 (3-6.5 мм) (Fortisflex) 10
п/э пакет
 4630042592735 12 9 2 0.126 0.000216
PGM 9 (4-8 мм) (Fortisflex) 10
п/э пакет
 4630042592759 12 9 2 0.19 0.000216
PGM 11 (5-10 мм) (Fortisflex) 10
п/э пакет
 4630042592773 13 9.5 3 0.238 0.000371
PGM 13.5 (6-12 мм) (Fortisflex) 10
п/э пакет
 4630042592797 12 9 3 0.284 0.000324
PGM 16 (10-14 мм) (Fortisflex) 10
п/э пакет
 4630042592810 12 9 3 0.33 0.000324
PGM 19 (10-15 мм) (Fortisflex) 10
п/э пакет
 4610119804893 15 12 3 0.38 0.00054
PGM 21 (13-18 мм) (Fortisflex) 10
п/э пакет
 4630042592834 13 10 4 0.53 0.00052
PGM 25 (15-20 мм) (Fortisflex) 6
п/э пакет
 4610119804916 10 8 3.5 0.42 0.00028
PGM 29 (18-25 мм) (Fortisflex) 6
п/э пакет
 4630042593220 13 9 4 0.65 0.000468
PGM 36 (25-32 мм) (Fortisflex) 6
п/э пакет
 4630042592858 16 10 5 0.994 0.0008
PGM 42 (32-38 мм) (Fortisflex) 6
п/э пакет
 4630042592865 18 12 5 1.53 0.00108
PGM 48 (37-44 мм) (Fortisflex) 2
п/э пакет
 4610119805517 14 7 5 0.62 0.00049
PGM 63 (42-52 мм) (Fortisflex) 1
п/э пакет
 4610119805524 9 9 6 0.59 0.000486
SKU товарные позиции Цвет H (мм) S (мм) S₁ (мм) D (мм) AG (мм) GL (мм)
PGM 7 (3-6.5 мм) (Fortisflex) 19 14 14 6.5 12.5 6
PGM 9 (4-8 мм) (Fortisflex) 20 17 17 8 15.2 7
PGM 11 (5-10 мм) (Fortisflex) 21 20 20 10 18.6 8
PGM 13.5 (6-12 мм) (Fortisflex) 22.5 22 22 12 20.4 8
PGM 16 (10-14 мм) (Fortisflex) 22 24 24 14 22.5 8
PGM 19 (10-15 мм) (Fortisflex) 22 25 25 15 24 8
PGM 21 (13-18 мм) (Fortisflex) 24.5 30 30 18 18 10
PGM 25 (15-20 мм) (Fortisflex) 27 33 33 20 30 9
PGM 29 (18-25 мм) (Fortisflex) 30 40 40 25 25 11
PGM 36 (25-32 мм) (Fortisflex) 34 50 50 33 33 12
PGM 42 (32-38 мм) (Fortisflex) 36.5 64 64 38 38 13
PGM 48 (37-44 мм) (Fortisflex) 36.5 64 64 44 59.3 11
PGM 63 (42-52 мм) (Fortisflex) 45 78 78 52 72 20
SKU товарные позиции Цвет Тип продукта Материал корпуса Покрытие Материал уплотнителя Тип резьбы Вводная резьба Диапазон кабелей, мм Номинальный диаметр, мм Внутренний диаметр, мм Длина резьбы, мм Степень защиты от влаги и пыли Температура эксплуатации, °С
PGM 7 (3-6.5 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG7
 3-6,5 12.5 6.5 6
IP 68
 -40...+100
PGM 9 (4-8 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG9
 4-8 15.2 8 7
IP 68
 -40...+100
PGM 11 (5-10 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG11
 5-10 18.6 10 8
IP 68
 -40...+100
PGM 13.5 (6-12 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG13,5
 6-12 20.4 12 8
IP 68
 -40...+100
PGM 16 (10-14 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG16
 10-14 22.5 14 8
IP 68
 -40...+100
PGM 19 (10-15 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG19
 10-15 24 15 8
IP 68
 -40...100
PGM 21 (13-18 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG21
 13-18 18 18 10
IP 68
 -40...+100
PGM 25 (15-20 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG25
 15-20 30 20 9
IP 68
 -40...100
PGM 29 (18-25 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG29
 18-25 25 25 11
IP 68
 -40...+100
PGM 36 (25-32 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG36
 25-33 33 33 12
IP 68
 -40...+100
PGM 42 (32-38 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG42
 32-38 38 38 13
IP 68
 -40...+100
PGM 48 (37-44 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG48
 37-44 59.3 44 11
IP 68
 -40...100
PGM 63 (42-52 мм) (Fortisflex)
ввод
латунь
никелированное
неопрен
PG
PG63
 42-52 72 52 20
IP 68
 -40...100
