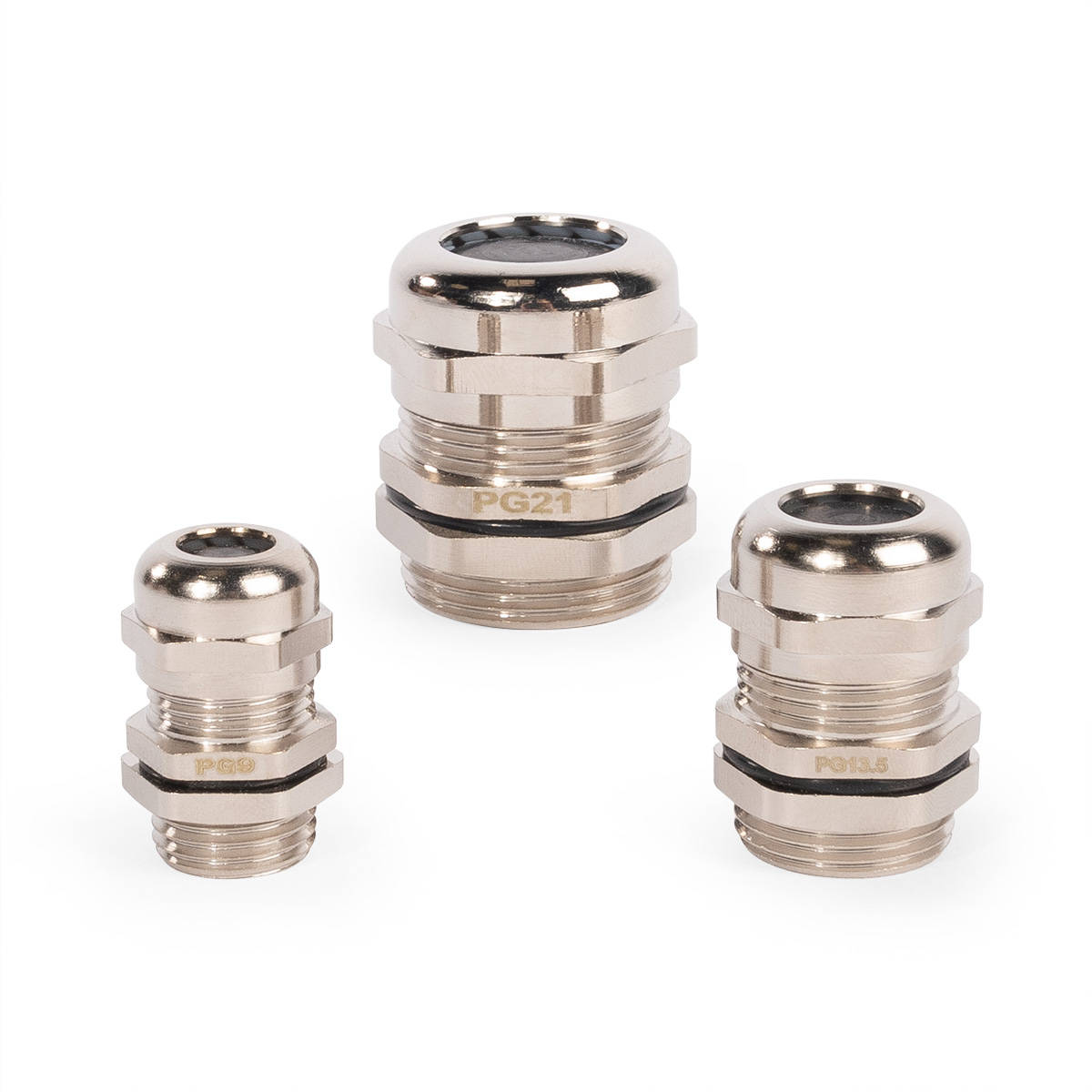

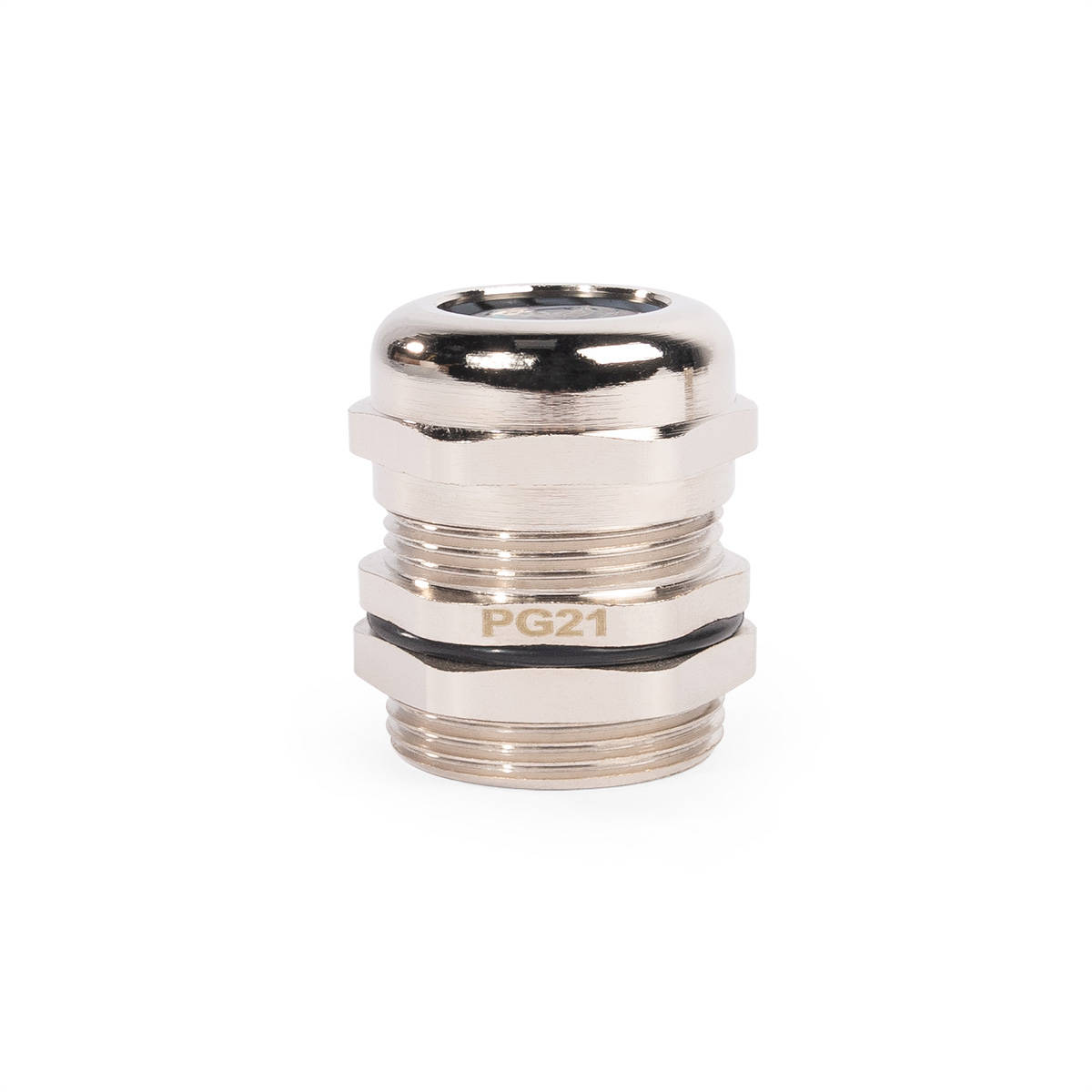

Кабельный ввод латунный с удлиненной резьбой «PG»
тип:
PGM-L
Серия
ПРОФИ
- Предназначены для герметичного ввода-вывода кабелей и проводов в корпусах щитового электрооборудования

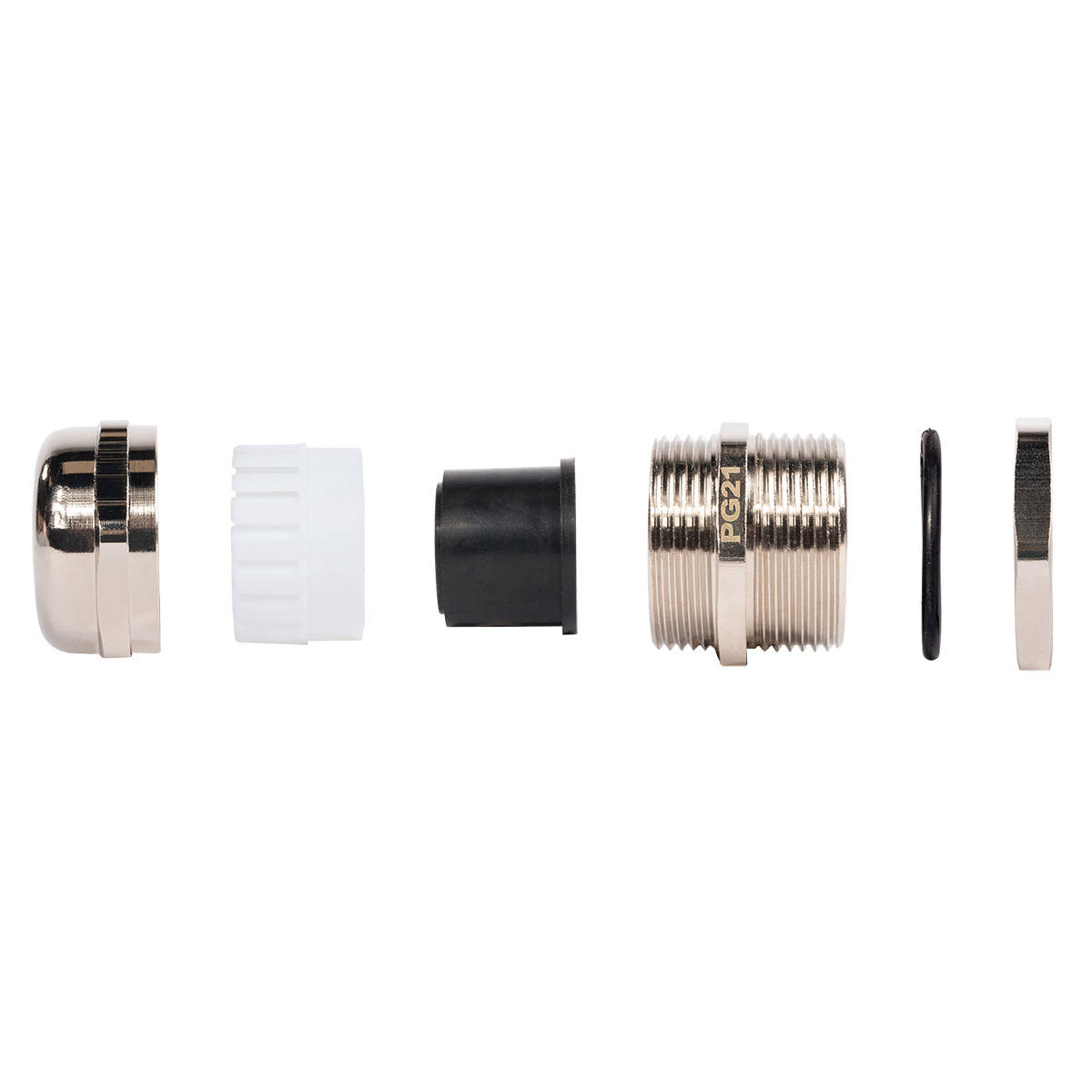

- Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
- Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С

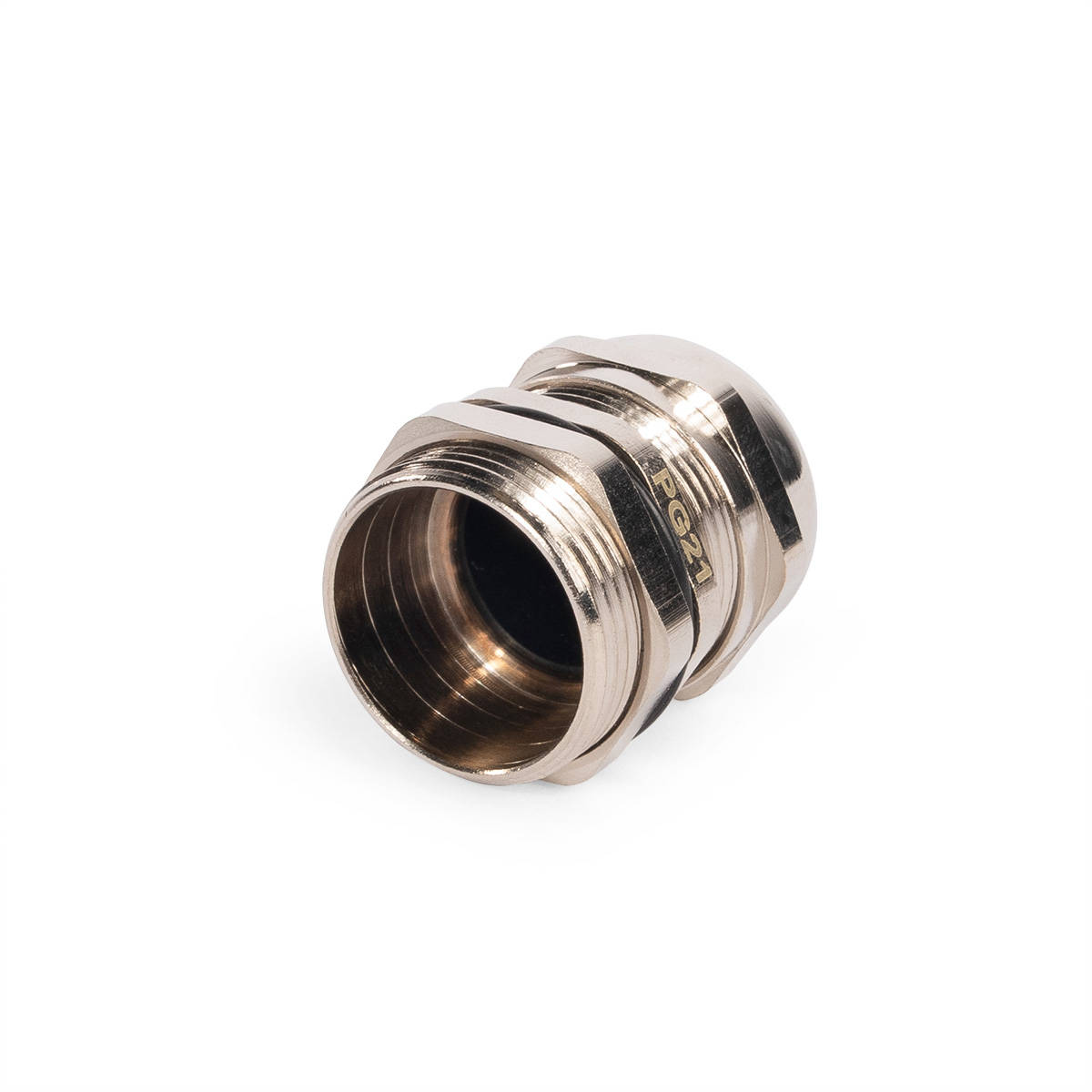

- Особенности конструкции: удлиненная резьба для крепежа в корпусах щитового оборудования
- Степень защиты IP68
- Тип резьбы: PG- электроарматурная по DIN 40430
- Стойкие к синтетическим маслам и всем видам топлива

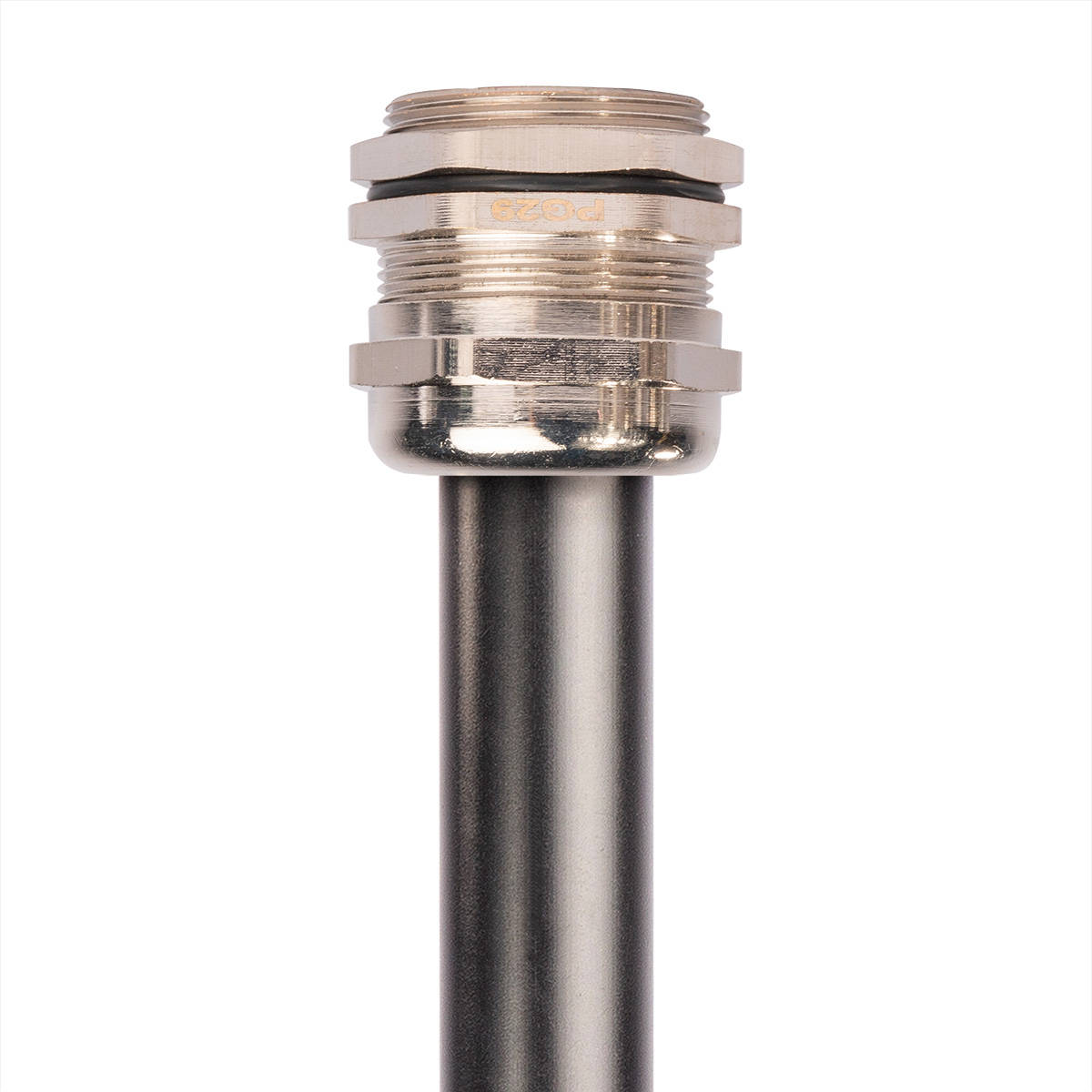

- Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
- Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
- Защитная мембрана предотвращает попадание пыли
- Рекомендуемый инструмент:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- матрицы МПО для пробивки круглых отверстий
Сертификация
Сертификация
Документация
Документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 5 лет
- Гарантийный срок эксплуатации 3 года
- Срок службы 10 лет
| SKU | товарные позиции Цвет | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| PGM-L 7 (3-6.5 мм) (Fortisflex) | 10 | шт |
93.84 | сравнить | |
| PGM-L 9 (4-8 мм) (Fortisflex) | 10 | шт |
135.60 | сравнить | |
| PGM-L 11 (5-10 мм) (Fortisflex) | 10 | шт |
157.58 | сравнить | |
| PGM-L 13.5 (6-12 мм) (Fortisflex) | 10 | шт |
185.39 | сравнить | |
| PGM-L 16 (10-14 мм) (Fortisflex) | 10 | шт |
216.46 | сравнить | |

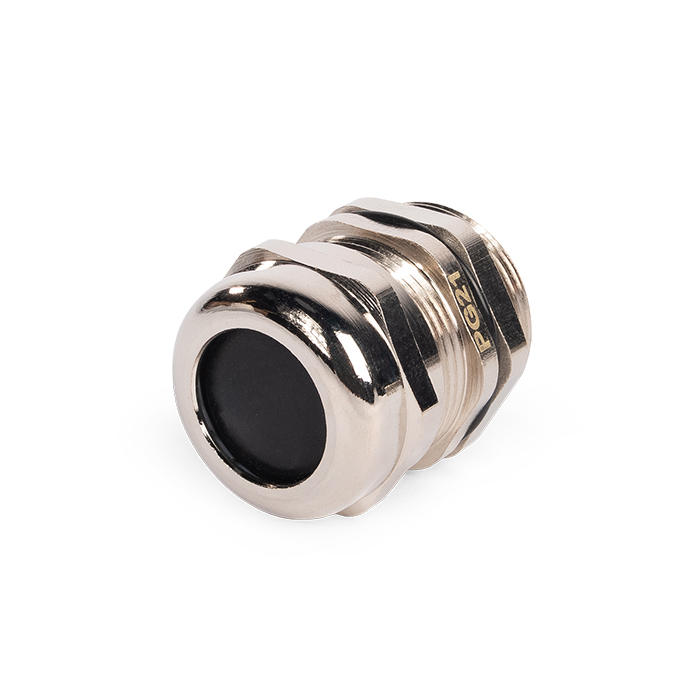

| PGM-L 21 (13-18 мм) (Fortisflex) | 10 | шт |
336.10 | сравнить | |
| PGM-L 29 (18-25 мм) (Fortisflex) | 6 | шт |
624.77 | сравнить | |
| PGM-L 36 (25-32 мм) (Fortisflex) | 6 | шт |
1016.32 | сравнить |
| SKU | товарные позиции Цвет | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| PGM-L 7 (3-6.5 мм) (Fortisflex) | 10 | п/э пакет |
4610119808327 | 12 | 9 | 2 | 0.128 | 0.000216 | |
| PGM-L 9 (4-8 мм) (Fortisflex) | 10 | п/э пакет |
4610119808341 | 11 | 9 | 2 | 0.194 | 0.000198 | |
| PGM-L 11 (5-10 мм) (Fortisflex) | 10 | п/э пакет |
4610119808365 | 11 | 10 | 2 | 0.264 | 0.00022 | |
| PGM-L 13.5 (6-12 мм) (Fortisflex) | 10 | п/э пакет |
4610119808389 | 12 | 10 | 3 | 0.3 | 0.00036 | |
| PGM-L 16 (10-14 мм) (Fortisflex) | 10 | п/э пакет |
4610119808402 | 13 | 11 | 3 | 0.352 | 0.000429 | |
| PGM-L 21 (13-18 мм) (Fortisflex) | 10 | п/э пакет |
4610119808433 | 15 | 10 | 4 | 0.532 | 0.0006 | |
| PGM-L 29 (18-25 мм) (Fortisflex) | 6 | п/э пакет |
4610119808457 | 15 | 10 | 4 | 0.6 | 0.0006 | |
| PGM-L 36 (25-32 мм) (Fortisflex) | 6 | п/э пакет |
4610119808464 | 18 | 10 | 5 | 1.4 | 0.0009 |
| SKU | товарные позиции Цвет | H (мм) | S (мм) | S₁ (мм) | D (мм) | AG (мм) | GL (мм) |
|---|---|---|---|---|---|---|---|
| PGM-L 7 (3-6.5 мм) (Fortisflex) | 19 | 14 | 14 | 6.5 | 12.5 | 10 | |
| PGM-L 9 (4-8 мм) (Fortisflex) | 20 | 17 | 17 | 8 | 15.2 | 10 | |
| PGM-L 11 (5-10 мм) (Fortisflex) | 21 | 20 | 20 | 10 | 18.6 | 10 | |
| PGM-L 13.5 (6-12 мм) (Fortisflex) | 22.5 | 22 | 22 | 12 | 20.4 | 10 | |
| PGM-L 16 (10-14 мм) (Fortisflex) | 22 | 24 | 24 | 14 | 22.5 | 10 | |
| PGM-L 21 (13-18 мм) (Fortisflex) | 24.5 | 30 | 30 | 18 | 28.3 | 12 | |
| PGM-L 29 (18-25 мм) (Fortisflex) | 30 | 40 | 40 | 25 | 37 | 12 | |
| PGM-L 36 (25-32 мм) (Fortisflex) | 34 | 50 | 50 | 32 | 47 | 15 |
| SKU | товарные позиции Цвет | Тип продукта | Материал корпуса | Покрытие | Материал уплотнителя | Тип резьбы | Вводная резьба | Диапазон кабелей, мм | Номинальный диаметр, мм | Длина резьбы, мм | Степень защиты от влаги и пыли | Температура эксплуатации, °С |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PGM-L 7 (3-6.5 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG7 |
3-6.5 | 12.5 | 10 | IP 68 |
-40...100 | |
| PGM-L 9 (4-8 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG9 |
4-8 | 15.2 | 10 | IP 68 |
-40...100 | |
| PGM-L 11 (5-10 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG11 |
5-10 | 18.6 | 10 | IP 68 |
-40...100 | |
| PGM-L 13.5 (6-12 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG13,5 |
6-12 | 20.4 | 10 | IP 68 |
-40...100 | |
| PGM-L 16 (10-14 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG16 |
10-14 | 22.5 | 10 | IP 68 |
-40...100 | |
| PGM-L 21 (13-18 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG21 |
13-18 | 28.3 | 12 | IP 68 |
-40...100 | |
| PGM-L 29 (18-25 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG29 |
18-25 | 37 | 12 | IP 68 |
-40...100 | |
| PGM-L 36 (25-32 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
PG |
PG36 |
25-32 | 47 | 15 | IP 68 |
-40...100 |
