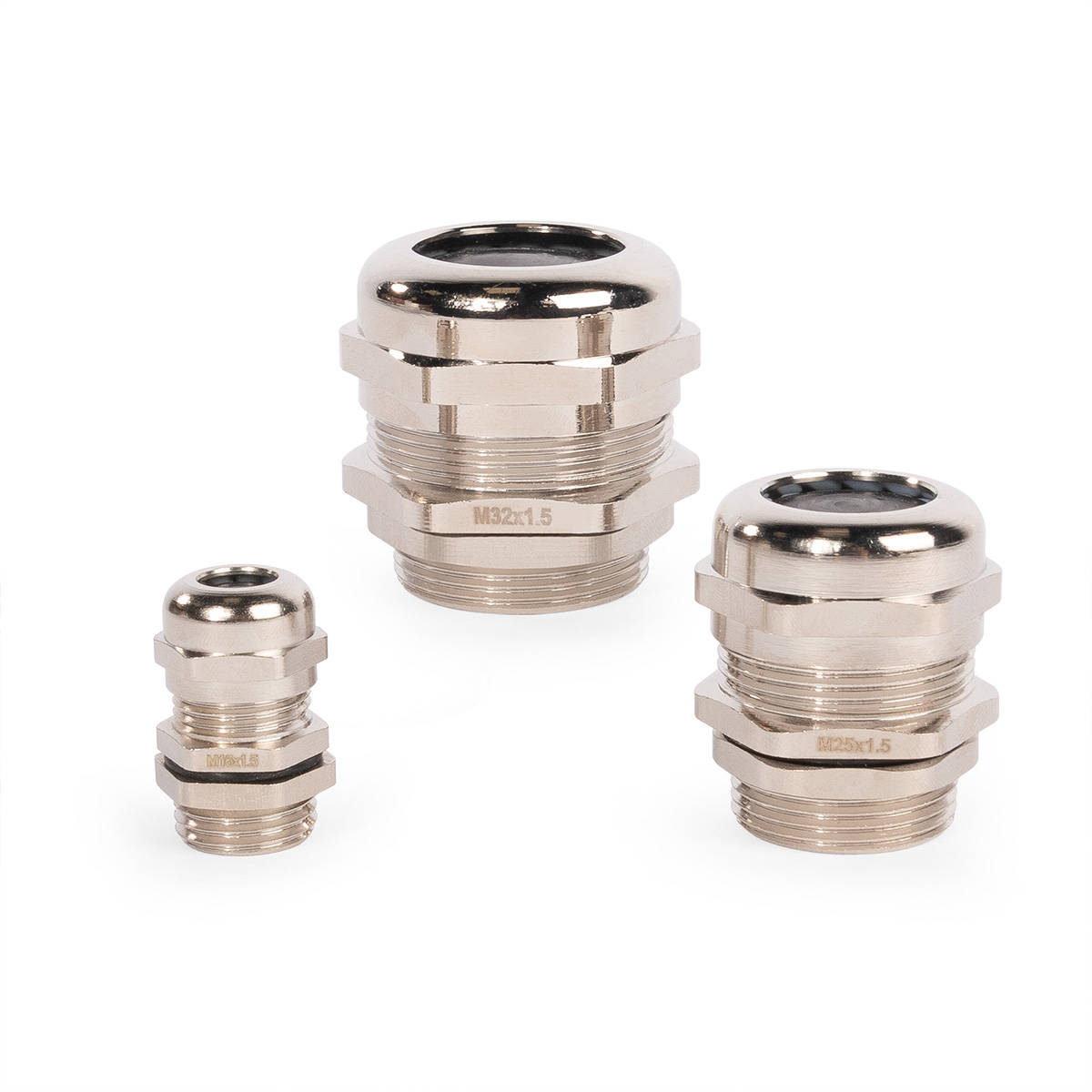

Кабельный ввод латунный с удлиненной метрической резьбой «M»
тип:
MGM-L
Серия
ПРОФИ
- Для герметичного ввода–вывода кабелей и проводов в корпусах электрощитового оборудования

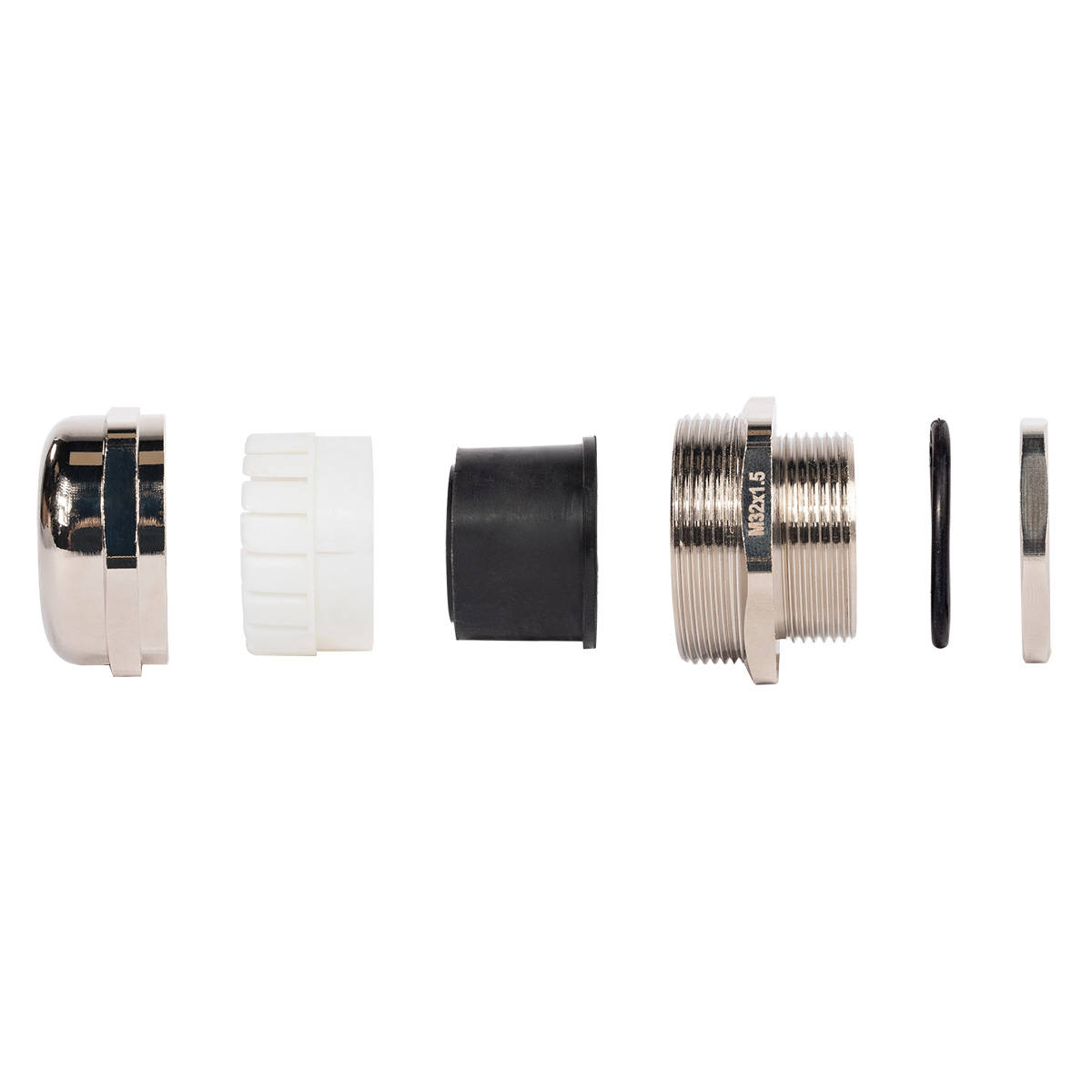

- Материал:
- гайка, корпус, накидная гайка: никелированная латунь
- прижимная вставка: нейлон 6.6 по UL94 V2
- уплотнительная вставка и кольца: неопрен
- Температура эксплуатации: от -40 °С до +100 °С, кратковременно +120°С
- Особенности конструкции: удлиненная резьба для крепежа в корпусах щитового оборудования
- Степень защиты IP68
- Тип резьбы: метрическая по EN 60423
- Стойкие к синтетическим маслам и всем видам топлива

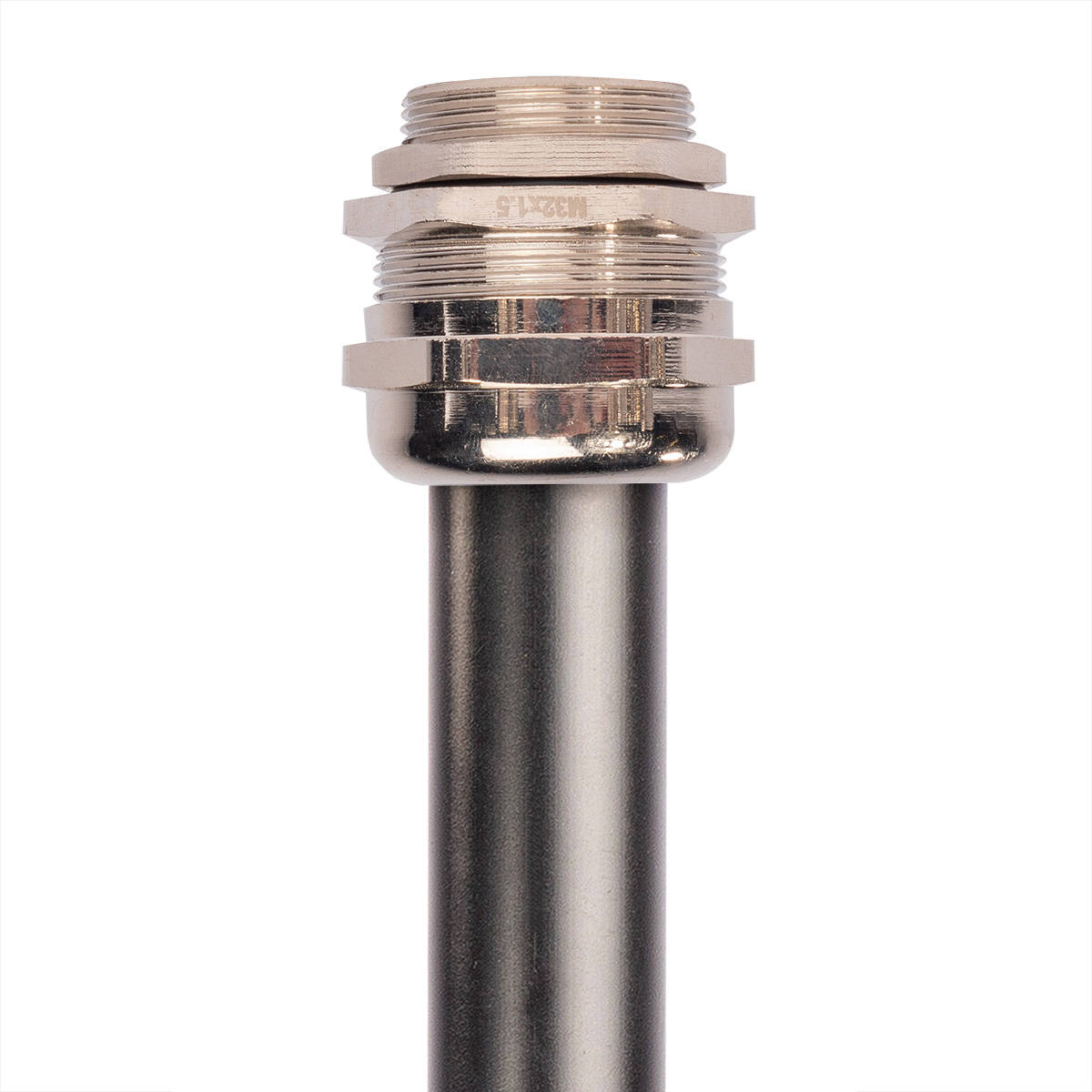

- Благодаря пластмассовой вставке и резиновому кольцу обеспечивают герметичный обхват кабеля
- Обладают особой прочностью, долговечностью и устойчивостью к агрессивным воздействиям внешней среды
- Защитная мембрана предотвращает попадание пыли
- Инструмент для монтажа отверстий:
- системы гидравлические для пробивки отверстий: ПГПО-60 ПГПО-60А
- прессы гидравлические для пробивки отверстий: ПГРО-60А ПГРОу-60А ПГРОп-60А
- матрицы МПО для пробивки круглых отверстий, наборы перфоформ: НМПО-PG НМПО-MG
Сертификация
Сертификация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 2 года
- Гарантийный срок эксплуатации 3 года
- Срок службы 10 лет
| SKU | товарные позиции Цвет | кратность | ед.изм | РРЦ (руб.) |
|---|---|---|---|---|
| МGM-L 12 (3-6.5 мм) (Fortisflex) | 10 | шт |
67.62 | |
| МGM-L 16 (4-8 мм) (Fortisflex) | 10 | шт |
98.17 | |
| МGM-L 20 (6-12 мм) (Fortisflex) | 10 | шт |
133.55 | |
| МGM-L 25 (13-18 мм) (Fortisflex) | 10 | шт |
234.86 | |
| МGM-L 32 (18-25 мм) (Fortisflex) | 6 | шт |
447.01 | |
| МGM-L 40 (22-30 мм) (Fortisflex) | 6 | шт |
561.76 | |
| МGM-L 50 (32-38 мм) (Fortisflex) | 6 | шт |
1064.38 | |
| МGM-L 63 (37-44 мм) (Fortisflex) | 2 | шт |
1760.76 |
| SKU | товарные позиции Цвет | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| МGM-L 12 (3-6.5 мм) (Fortisflex) | 10 | п/э пакет |
4610119806941 | 11 | 8.5 | 2 | 0.132 | 0.000187 | |
| МGM-L 16 (4-8 мм) (Fortisflex) | 10 | п/э пакет |
4610119806965 | 12 | 8.5 | 2 | 0.194 | 0.000204 | |
| МGM-L 20 (6-12 мм) (Fortisflex) | 10 | п/э пакет |
4610119806989 | 12 | 9 | 2.5 | 0.308 | 0.00027 | |
| МGM-L 25 (13-18 мм) (Fortisflex) | 10 | п/э пакет |
4610119807009 | 14 | 10 | 3.5 | 0.548 | 0.00049 | |
| МGM-L 32 (18-25 мм) (Fortisflex) | 6 | п/э пакет |
4610119807016 | 13 | 8 | 4.5 | 0.656 | 0.000468 | |
| МGM-L 40 (22-30 мм) (Fortisflex) | 6 | п/э пакет |
4610119807023 | 14 | 10 | 5 | 0.9 | 0.0007 | |
| МGM-L 50 (32-38 мм) (Fortisflex) | 6 | п/э пакет |
4610119807030 | 18 | 13 | 6 | 1.54 | 0.001404 | |
| МGM-L 63 (37-44 мм) (Fortisflex) | 2 | п/э пакет |
4610119807047 | 15 | 10 | 5 | 0.73 | 0.00075 |
| SKU | товарные позиции Цвет | H (мм) | S (мм) | S₁ (мм) | D (мм) | AG (мм) | GL (мм) |
|---|---|---|---|---|---|---|---|
| МGM-L 12 (3-6.5 мм) (Fortisflex) | 19 | 14 | 14 | 6.5 | 12 | 10 | |
| МGM-L 16 (4-8 мм) (Fortisflex) | 20 | 17 | 17 | 8 | 16 | 10 | |
| МGM-L 20 (6-12 мм) (Fortisflex) | 22.5 | 22 | 22 | 12 | 20 | 10 | |
| МGM-L 25 (13-18 мм) (Fortisflex) | 24 | 30 | 30 | 18 | 25 | 12 | |
| МGM-L 32 (18-25 мм) (Fortisflex) | 27 | 35 | 35 | 25 | 32 | 12 | |
| МGM-L 40 (22-30 мм) (Fortisflex) | 33.5 | 45 | 45 | 30 | 40 | 15 | |
| МGM-L 50 (32-38 мм) (Fortisflex) | 36.5 | 57 | 57 | 38 | 50 | 15 | |
| МGM-L 63 (37-44 мм) (Fortisflex) | 36.5 | 68 | 68 | 44 | 63 | 15 |
| SKU | товарные позиции Цвет | Тип продукта | Материал корпуса | Покрытие | Материал уплотнителя | Тип резьбы | Вводная резьба | Диапазон кабелей, мм | Номинальный диаметр, мм | Внутренний диаметр, мм | Длина резьбы, мм | Степень защиты от влаги и пыли | Температура эксплуатации, °С |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| МGM-L 12 (3-6.5 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M12x1.5 |
3-6.5 | 12 | 6.5 | 10 | IP 68 |
-40...100 | |
| МGM-L 16 (4-8 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M16x1.5 |
4-8 | 16 | 8 | 10 | IP 68 |
-40...100 | |
| МGM-L 20 (6-12 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M20x1.5 |
6-12 | 20 | 12 | 10 | IP 68 |
-40...100 | |
| МGM-L 25 (13-18 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M25x1.5 |
13-18 | 25 | 18 | 12 | IP 68 |
-40...100 | |
| МGM-L 32 (18-25 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M32x1.5 |
18-25 | 32 | 25 | 12 | IP 68 |
-40...100 | |
| МGM-L 40 (22-30 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M40x1.5 |
22-30 | 40 | 30 | 15 | IP 68 |
-40...100 | |
| МGM-L 50 (32-38 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M50x1.5 |
32-38 | 50 | 38 | 15 | IP 68 |
-40...100 | |
| МGM-L 63 (37-44 мм) (Fortisflex) | ввод |
латунь |
никелированное |
неопрен |
метрическая |
M63x1.5 |
37-44 | 63 | 44 | 15 | IP 68 |
-40...100 |
