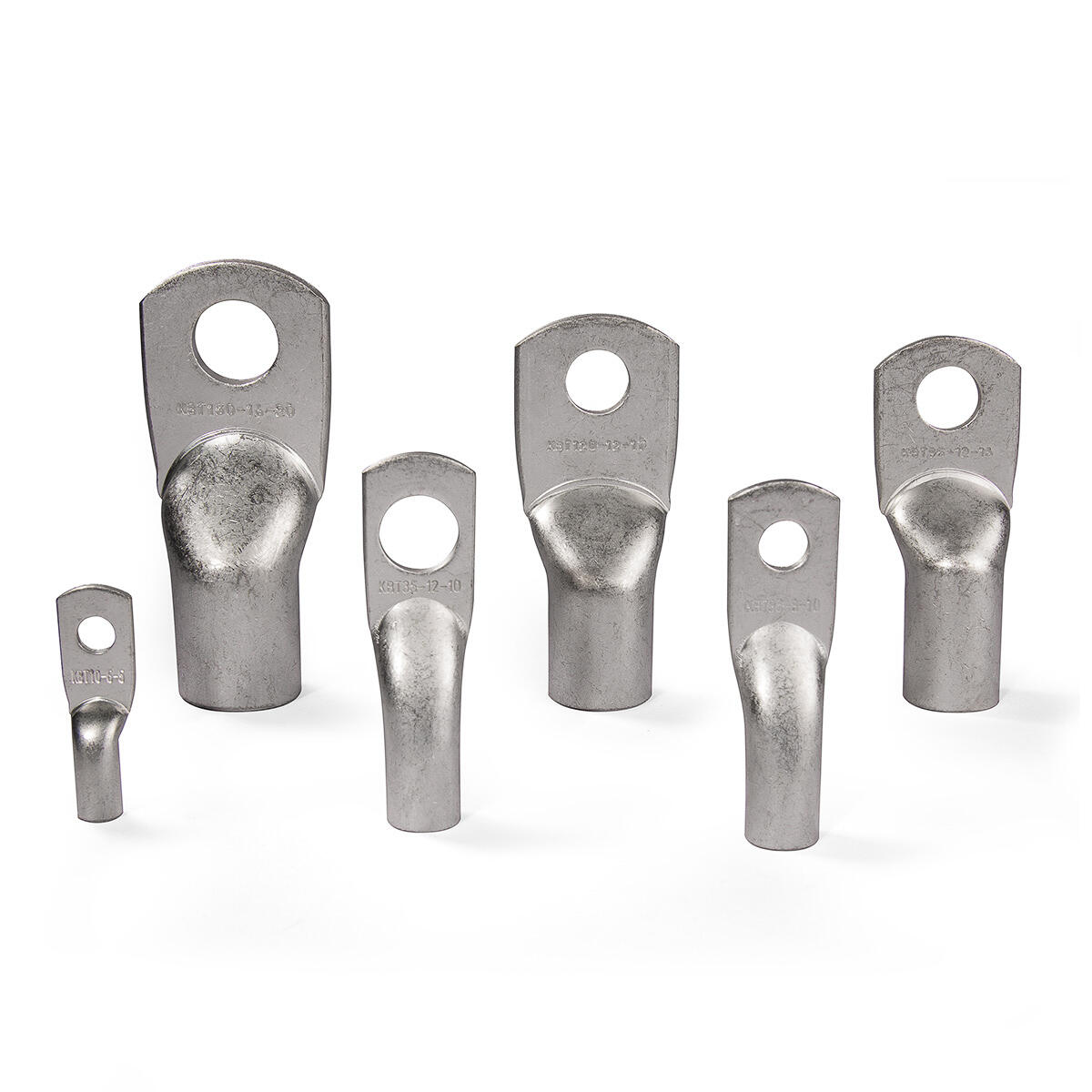

Наконечники луженые под опрессовку по ГОСТ 7386-80
тип:
ТМЛ (ГОСТ 7386-80)
- Предназначены для оконцевания опрессовкой медных кабелей и проводов
- Материал: электротехническая медь марки М2
- Покрытие: электролитическое лужение (климатическое исполнение: «Т2»)
- Рабочее напряжение: до 35 кВ
- «КВТ» — единственный завод в России, производящий полную линейку типоразмеров кабельных наконечников по ГОСТ 7386-80
- Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии. Матовое олово-висмутовое лужение отличает продукцию «КВТ» от наконечников производителей из Юго-Восточной Азии с дешевым блестящим покрытием
- 85 наименований в двух видах климатического исполнения
- Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице
- Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике
- Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник
- После штамповки наконечники подвергаются отжигу для повышения пластичности материала
- Специальная серия высокоточных матриц для опрессовки наконечников и гильз по ГОСТ MW-образной формы. Матрицы совместимы с гидравлическими прессами «КВТ»
- Технологическая оснастка и штампы для производства наконечников «КВТ» разрабатываются и изготавливаются в инструментальном цехе завода
- Комплексное решение от производителя:
Эксплуатационные характеристики (лет)
Гарантийный срок хранения5
Гарантийный срок эксплуатации5
Срок службы25
SKU | товарные позиции Цвет изоляции | кратность | ед.изм | кр.опт | опт | м.опт |
---|---|---|---|---|---|---|
ТМЛ 2.5–4–2.6 (КВТ) | 100 | шт |
7.44 | 8.56 | 10.27 | |
ТМЛ 2.5–5–2.6 (КВТ) | 100 | шт |
7.44 | 8.56 | 10.27 | |
ТМЛ 2.5–6–2.6 (КВТ) | 100 | шт |
7.44 | 8.56 | 10.27 | |
ТМЛ 4–5–3 (КВТ) | 100 | шт |
7.79 | 8.96 | 10.75 | |
ТМЛ 4–6–3 (КВТ) | 100 | шт |
7.79 | 8.96 | 10.75 | |
ТМЛ 6–5–4 (КВТ) | 100 | шт |
9.29 | 10.68 | 12.82 | |
ТМЛ 6–6–4 (КВТ) | 100 | шт |
9.29 | 10.68 | 12.82 | |
ТМЛ 10–5–5 (КВТ) | 100 | шт |
19.83 | 22.80 | 27.36 | |
ТМЛ 10–6–5 (КВТ) | 100 | шт |
19.83 | 22.80 | 27.36 | |
ТМЛ 10–8–5 (КВТ) | 100 | шт |
19.83 | 22.80 | 27.36 | |
ТМЛ 16–6–6 (КВТ) | 100 | шт |
23.58 | 27.12 | 32.54 | |
ТМЛ 16–8–6 (КВТ) | 100 | шт |
23.58 | 27.12 | 32.54 | |
ТМЛ 25–6–7 (КВТ) | 100 | шт |
28.09 | 32.30 | 38.76 | |
ТМЛ 25–8–7 (КВТ) | 100 | шт |
28.09 | 32.30 | 38.76 | |
ТМЛ 25–8–8 (КВТ) | 100 | шт |
34.30 | 39.45 | 47.34 | |
ТМЛ 25–10–8 (КВТ) | 100 | шт |
34.30 | 39.45 | 47.34 | |
ТМЛ 35–8–9 (КВТ) | 100 | шт |
46.33 | 53.28 | 63.94 | |
ТМЛ 35–8–10 (КВТ) | 100 | шт |
53.03 | 60.98 | 73.18 | |
ТМЛ 35–10–9 (КВТ) | 100 | шт |
46.33 | 53.28 | 63.94 | |
ТМЛ 35–12–9 (КВТ) | 100 | шт |
46.33 | 53.28 | 63.94 | |
ТМЛ 35–10–10 (КВТ) | 100 | шт |
53.03 | 60.98 | 73.18 | |
ТМЛ 35–12–10 (КВТ) | 100 | шт |
53.03 | 60.98 | 73.18 | |
ТМЛ 50–8–11 (КВТ) | 100 | шт |
57.94 | 66.63 | 79.96 | |
ТМЛ 50–10–11 (КВТ) | 100 | шт |
57.94 | 66.63 | 79.96 | |
ТМЛ 50–12–11 (КВТ) | 100 | шт |
57.94 | 66.63 | 79.96 | |
ТМЛ 70–10–13 (КВТ) | 50 | шт |
66.94 | 76.98 | 92.38 | |
ТМЛ 70–12–13 (КВТ) | 50 | шт |
66.94 | 76.98 | 92.38 | |
ТМЛ 95–10–15 (КВТ) | 25 | шт |
119.65 | 137.60 | 165.12 | |
ТМЛ 95–12–15 (КВТ) | 25 | шт |
119.65 | 137.60 | 165.12 | |
ТМЛ 95–10–16 (КВТ) | 25 | шт |
143.83 | 165.41 | 198.49 | |
ТМЛ 95–12–16 (КВТ) | 25 | шт |
143.83 | 165.41 | 198.49 | |
ТМЛ 120–12–17 (КВТ) | 25 | шт |
202.52 | 232.90 | 279.48 | |
ТМЛ 120–16–17 (КВТ) | 25 | шт |
202.52 | 232.90 | 279.48 | |
ТМЛ 120–12–18 (КВТ) | 25 | шт |
257.35 | 295.95 | 355.14 | |
ТМЛ 120–16–18 (КВТ) | 25 | шт |
257.35 | 295.95 | 355.14 | |
ТМЛ 150–12–19 (КВТ) | 25 | шт |
302.38 | 347.74 | 417.29 | |
ТМЛ 150–16–19 (КВТ) | 25 | шт |
302.38 | 347.74 | 417.29 | |
ТМЛ 150–12–20 (КВТ) | 25 | шт |
311.51 | 358.24 | 429.89 | |
ТМЛ 150–16–20 (КВТ) | 25 | шт |
311.51 | 358.24 | 429.89 | |
ТМЛ 185–12–21 (КВТ) | 25 | шт |
333.47 | 383.49 | 460.19 | |
ТМЛ 185–16–21 (КВТ) | 25 | шт |
333.47 | 383.49 | 460.19 | |
ТМЛ 185–16–23 (КВТ) | 10 | шт |
434.71 | 499.92 | 599.90 | |
ТМЛ 185–20–21 (КВТ) | 25 | шт |
333.47 | 383.49 | 460.19 | |
ТМЛ 185–20–23 (КВТ) | 10 | шт |
434.71 | 499.92 | 599.90 | |
ТМЛ 240–16–24 (КВТ) | 10 | шт |
574.40 | 660.56 | 792.67 | |
ТМЛ 240–20–24 (КВТ) | 10 | шт |
574.40 | 660.56 | 792.67 |

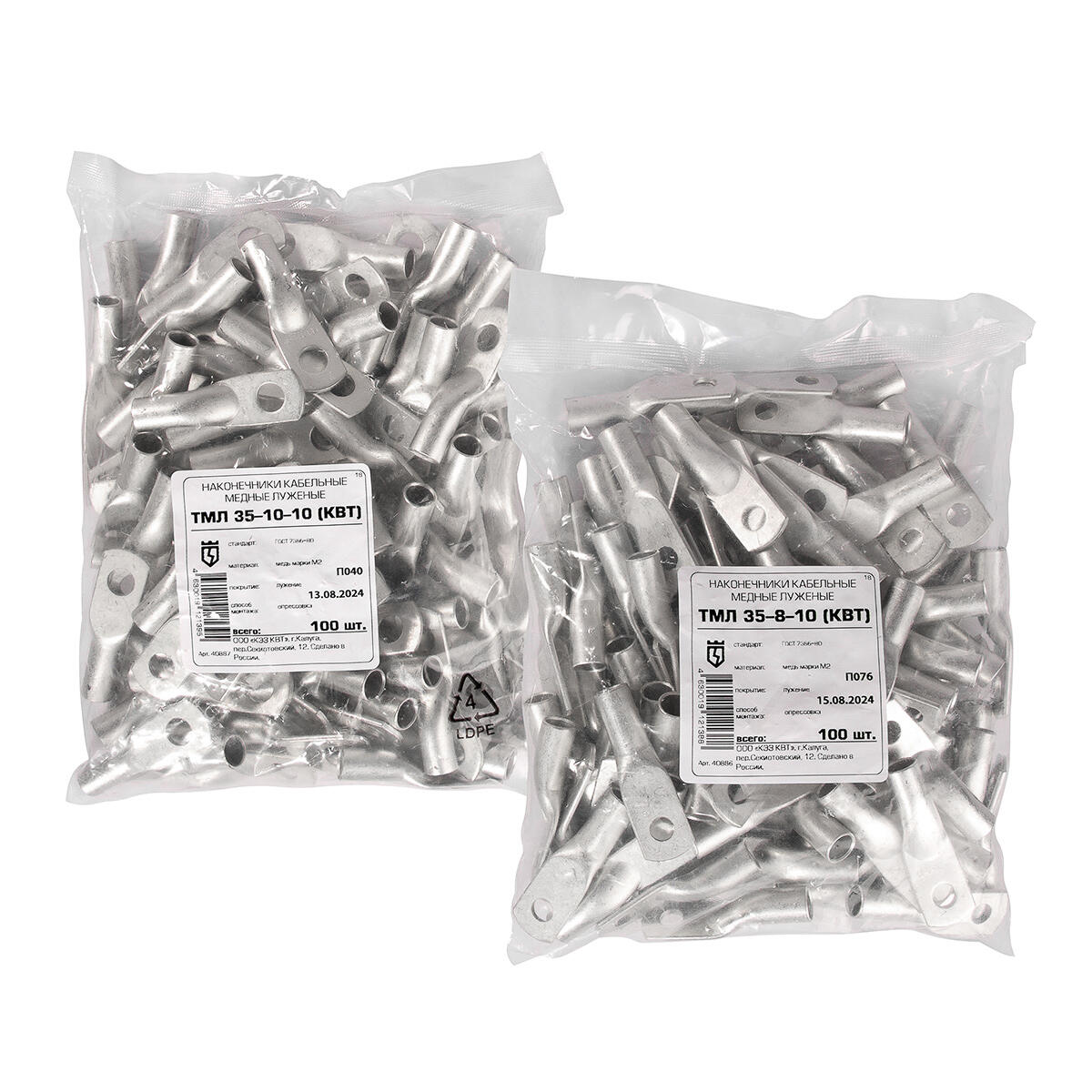

SKU | товарные позиции Цвет изоляции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
---|---|---|---|---|---|---|---|---|---|
ТМЛ 2.5–4–2.6 (КВТ) | 100 | п/э пакет |
4670016351852 | 12 | 10 | 2 | 0.25 | 0.00024 | |
ТМЛ 2.5–5–2.6 (КВТ) | 100 | п/э пакет |
4630019121852 | 11 | 10 | 1.8 | 0.24 | 0.000198 | |
ТМЛ 2.5–6–2.6 (КВТ) | 100 | п/э пакет |
4630019121166 | 11 | 9.5 | 1.8 | 0.25 | 0.000188 | |
ТМЛ 4–5–3 (КВТ) | 100 | п/э пакет |
4630019121180 | 10 | 12 | 1 | 0.23 | 0.00012 | |
ТМЛ 4–6–3 (КВТ) | 100 | п/э пакет |
4630019121203 | 9.5 | 9.5 | 2 | 0.23 | 0.000181 | |
ТМЛ 6–5–4 (КВТ) | 100 | п/э пакет |
4630019121227 | 11 | 9.5 | 3 | 0.3 | 0.000314 | |
ТМЛ 6–6–4 (КВТ) | 100 | п/э пакет |
4630019121241 | 11 | 9.5 | 2 | 0.29 | 0.000209 | |
ТМЛ 10–5–5 (КВТ) | 100 | п/э пакет |
4630019121265 | 14 | 14 | 2.5 | 0.86 | 0.00049 | |
ТМЛ 10–6–5 (КВТ) | 100 | п/э пакет |
4630019121272 | 13.5 | 13.5 | 2.5 | 0.81 | 0.000456 | |
ТМЛ 10–8–5 (КВТ) | 100 | п/э пакет |
4630019121289 | 13.5 | 13 | 3 | 0.78 | 0.000527 | |
ТМЛ 16–6–6 (КВТ) | 100 | п/э пакет |
4630019121296 | 15 | 13.5 | 3.5 | 0.96 | 0.000709 | |
ТМЛ 16–8–6 (КВТ) | 100 | п/э пакет |
4630019121302 | 14.5 | 14 | 3.5 | 0.9 | 0.000711 | |
ТМЛ 25–6–7 (КВТ) | 100 | п/э пакет |
4630019121319 | 17 | 16 | 3.5 | 1.25 | 0.000952 | |
ТМЛ 25–8–7 (КВТ) | 100 | п/э пакет |
4630019121326 | 18 | 17 | 2 | 1.19 | 0.000612 | |
ТМЛ 25–8–8 (КВТ) | 100 | п/э пакет |
4630019121333 | 15.5 | 18 | 3.5 | 1.52 | 0.000977 | |
ТМЛ 25–10–8 (КВТ) | 100 | п/э пакет |
4630019121340 | 20 | 18.5 | 3 | 1.46 | 0.00111 | |
ТМЛ 35–8–9 (КВТ) | 100 | п/э пакет |
4630019121357 | 18 | 20 | 5 | 2.06 | 0.0018 | |
ТМЛ 35–8–10 (КВТ) | 100 | п/э пакет |
4630019121388 | 21 | 18 | 4.7 | 2.42 | 0.001777 | |
ТМЛ 35–10–9 (КВТ) | 100 | п/э пакет |
4630019121364 | 20 | 18 | 4.5 | 2.02 | 0.00162 | |
ТМЛ 35–12–9 (КВТ) | 100 | п/э пакет |
4630019121371 | 19 | 21 | 3 | 1.92 | 0.001197 | |
ТМЛ 35–10–10 (КВТ) | 100 | п/э пакет |
4630019121395 | 17 | 19.5 | 5.5 | 2.3 | 0.001823 | |
ТМЛ 35–12–10 (КВТ) | 100 | п/э пакет |
4630019121401 | 20 | 17 | 6 | 2.2 | 0.00204 | |
ТМЛ 50–8–11 (КВТ) | 100 | п/э пакет |
4630019121418 | 20 | 17.5 | 6.5 | 2.6 | 0.002275 | |
ТМЛ 50–10–11 (КВТ) | 100 | п/э пакет |
4630019121425 | 19 | 17 | 6.5 | 2.5 | 0.0021 | |
ТМЛ 50–12–11 (КВТ) | 100 | п/э пакет |
4630019121432 | 20 | 17 | 6.5 | 2.45 | 0.00221 | |
ТМЛ 70–10–13 (КВТ) | 50 | п/э пакет |
4630019121449 | 19.5 | 17 | 5 | 1.54 | 0.001658 | |
ТМЛ 70–12–13 (КВТ) | 50 | п/э пакет |
4630019121456 | 20 | 17 | 4 | 1.47 | 0.00136 | |
ТМЛ 95–10–15 (КВТ) | 25 | п/э пакет |
4607178255223 | 20 | 18 | 3.5 | 1.39 | 0.00126 | |
ТМЛ 95–12–15 (КВТ) | 25 | п/э пакет |
4607178255247 | 20 | 17.5 | 3 | 1.36 | 0.00105 | |
ТМЛ 95–10–16 (КВТ) | 25 | п/э пакет |
4630019121463 | 25 | 15 | 3 | 1.62 | 0.001125 | |
ТМЛ 95–12–16 (КВТ) | 25 | п/э пакет |
4630019121470 | 25 | 15 | 3 | 1.65 | 0.001125 | |
ТМЛ 120–12–17 (КВТ) | 25 | п/э пакет |
4630019121487 | 30 | 25 | 3 | 2.25 | 0.00225 | |
ТМЛ 120–16–17 (КВТ) | 25 | п/э пакет |
4630019121494 | 30 | 25 | 3 | 2.25 | 0.00225 | |
ТМЛ 120–12–18 (КВТ) | 25 | п/э пакет |
4630019121500 | 30 | 25 | 3 | 2.6 | 0.00225 | |
ТМЛ 120–16–18 (КВТ) | 25 | п/э пакет |
4630019121517 | 30 | 25 | 3 | 2.39 | 0.00225 | |
ТМЛ 150–12–19 (КВТ) | 25 | п/э пакет |
4630019121524 | 30 | 25 | 3 | 3.75 | 0.00225 | |
ТМЛ 150–16–19 (КВТ) | 25 | п/э пакет |
4630019121531 | 30 | 25 | 3 | 3.5 | 0.00225 | |
ТМЛ 150–12–20 (КВТ) | 25 | п/э пакет |
4630019121548 | 30 | 25 | 3 | 3.9 | 0.00225 | |
ТМЛ 150–16–20 (КВТ) | 25 | п/э пакет |
4630019121555 | 30 | 25 | 3 | 3.53 | 0.00225 | |
ТМЛ 185–12–21 (КВТ) | 25 | п/э пакет |
4630019121562 | 30 | 25 | 3 | 4.75 | 0.00225 | |
ТМЛ 185–16–21 (КВТ) | 25 | п/э пакет |
4630019121579 | 30 | 25 | 3 | 4.3 | 0.00225 | |
ТМЛ 185–16–23 (КВТ) | 10 | п/э пакет |
4630019121593 | 30 | 25 | 3 | 4.75 | 0.00225 | |
ТМЛ 185–20–21 (КВТ) | 25 | п/э пакет |
4630019121586 | 30 | 25 | 3 | 4.03 | 0.00225 | |
ТМЛ 185–20–23 (КВТ) | 10 | п/э пакет |
4630019121609 | 30 | 25 | 3 | 4.85 | 0.00225 | |
ТМЛ 240–16–24 (КВТ) | 10 | п/э пакет |
4630019121616 | 30 | 25 | 3 | 2.7 | 0.00225 | |
ТМЛ 240–20–24 (КВТ) | 10 | п/э пакет |
4630019121623 | 30 | 25 | 3 | 2.6 | 0.00225 |
SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Материал контактной части | Покрытие контактной части | Технология монтажа |
---|---|---|---|---|---|---|---|
ТМЛ 2.5–4–2.6 (КВТ) | 35 |
2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 2.5–5–2.6 (КВТ) | 35 |
2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 2.5–6–2.6 (КВТ) | 35 |
2.5 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 4–5–3 (КВТ) | 35 |
4 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 4–6–3 (КВТ) | 35 |
4 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 6–5–4 (КВТ) | 35 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 6–6–4 (КВТ) | 35 |
6 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 10–5–5 (КВТ) | 35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 10–6–5 (КВТ) | 35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 10–8–5 (КВТ) | 35 |
10 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 16–6–6 (КВТ) | 35 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 16–8–6 (КВТ) | 35 |
16 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 25–6–7 (КВТ) | 35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 25–8–7 (КВТ) | 35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 25–8–8 (КВТ) | 35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 25–10–8 (КВТ) | 35 |
25 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 35–8–9 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 35–8–10 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 35–10–9 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 35–12–9 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 35–10–10 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 35–12–10 (КВТ) | 35 |
35 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 50–8–11 (КВТ) | 35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 50–10–11 (КВТ) | 35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 50–12–11 (КВТ) | 35 |
50 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 70–10–13 (КВТ) | 35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 70–12–13 (КВТ) | 35 |
70 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 95–10–15 (КВТ) | 35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 95–12–15 (КВТ) | 35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 95–10–16 (КВТ) | 35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 95–12–16 (КВТ) | 35 |
95 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 120–12–17 (КВТ) | 35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 120–16–17 (КВТ) | 35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 120–12–18 (КВТ) | 35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 120–16–18 (КВТ) | 35 |
120 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 150–12–19 (КВТ) | 35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 150–16–19 (КВТ) | 35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 150–12–20 (КВТ) | 35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 150–16–20 (КВТ) | 35 |
150 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 185–12–21 (КВТ) | 35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 185–16–21 (КВТ) | 35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 185–16–23 (КВТ) | 35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 185–20–21 (КВТ) | 35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 185–20–23 (КВТ) | 35 |
185 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 240–16–24 (КВТ) | 35 |
240 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
|
ТМЛ 240–20–24 (КВТ) | 35 |
240 |
1/ 2/ 3/ 4/ 5/ 6 |
медь |
гальваническое лужение |
опрессовка |
46
