Ответвительные заливные муфты
Кабельные муфты аттестованы в ПАО «РОССЕТИ» 25.07.2025 № IД-145/25
тип:
МКО (ТУ 3599-057-97284872-2014)
- Предназначены для ответвления силовых кабелей с пластмассовой изоляцией без брони, на напряжение до 1 кВ
- Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- зажимы прокалывающие ответвительные ЗПО
- герметизирующие вставки, изолента ПВХ, перчатки монтажника
- Типы кабелей: (А)ВВГ, NYM, (А)ПвВГ
- Комплект муфты универсален и может быть использован на 2-жильных, 3-жильных, 4-жильных и 5-жильных кабелях
- Для ответвления жил используются ответвительные прокалывающие зажимы ЗПО (КВТ), входящие в комплект каждой муфты
- В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
- Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
- Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности

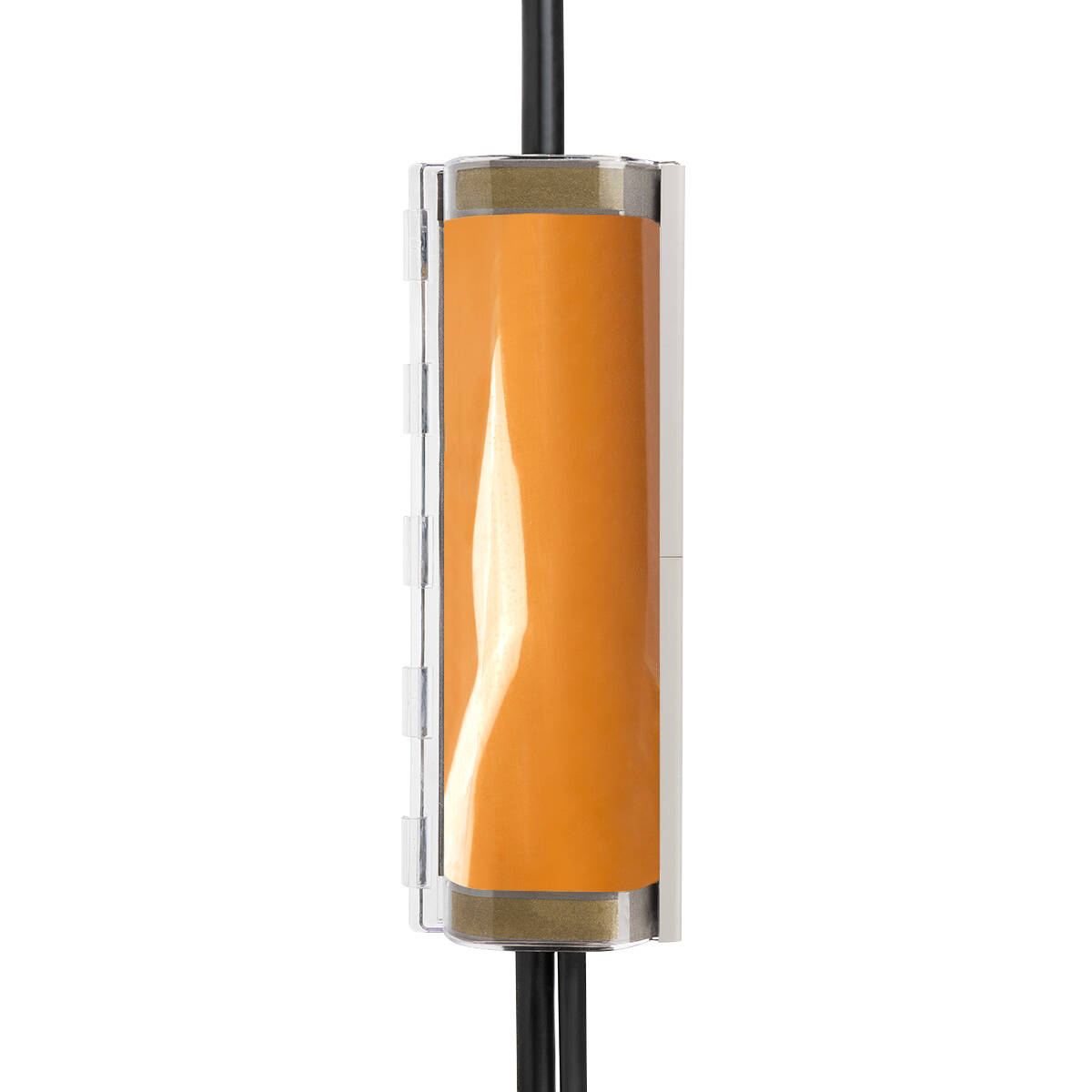

- Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
- Полная герметичность соединения за счет использования компаунда
| муфта | число жил | напряжение (кВ) | сечение кабеля (мм²) | |
|---|---|---|---|---|
| магистраль | ответвление | |||
| МКО-1 | 2, 3, 4, 5 | 1 | 6/ 10/ 16/ 25 | 1.5/ 2.5/ 4/ 6/ 10 |
| МКО-2 | 2, 3, 4, 5 | 1 | 16/ 25/ 35/ 50 | 4/ 6/ 10/ 16 |
Документация
Документация
Эксплуатационно-гарантийные сроки
Эксплуатационно-гарантийные сроки
- Гарантийный срок хранения 2 года
- Гарантийный срок эксплуатации 5 лет
- Срок службы 10 лет
| SKU | товарные позиции | кратность | ед.изм | РРЦ (руб.) | таблица сравнений |
|---|---|---|---|---|---|
| МКО-1 (КВТ) | 1 | шт |
8257.73 | сравнить | |
| МКО-2 (КВТ) | 1 | шт |
9437.40 | сравнить |
| SKU | товарные позиции | кол-во в упаковке | тип упаковки | штрих-код EAN-13 | длина (см) | ширина (см) | высота (см) | вес брутто (кг) | объем упак. (куб.м) |
|---|---|---|---|---|---|---|---|---|---|
| МКО-1 (КВТ) | 1 | картонная коробка |
4680430059012 | 41.5 | 30 | 6 | 1.79 | 0.00747 | |
| МКО-2 (КВТ) | 1 | картонная коробка |
4680430059029 | 27 | 17.5 | 21 | 2.09 | 0.009923 |
| SKU | товарные позиции | Тип муфты | Технология монтажа | Рабочее напряжение, до (кВ) | Сечение жил, мм² | Количество жил в кабеле | Изоляция кабеля | Тип установки | Тип кабеля |
|---|---|---|---|---|---|---|---|---|---|
| МКО-1 (КВТ) | Ответвительная |
заливная |
1 |
4/ 6/ 10/ 16/ 25/ 2.5/ 1.5 |
2/ 3/ 4/ 5 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
|
| МКО-2 (КВТ) | Ответвительная |
заливная |
1 |
4/ 6/ 10/ 16/ 25/ 35/ 50 |
2/ 3/ 4/ 5 |
Пластмассовая |
В кабельных каналах и грунте |
без брони |
