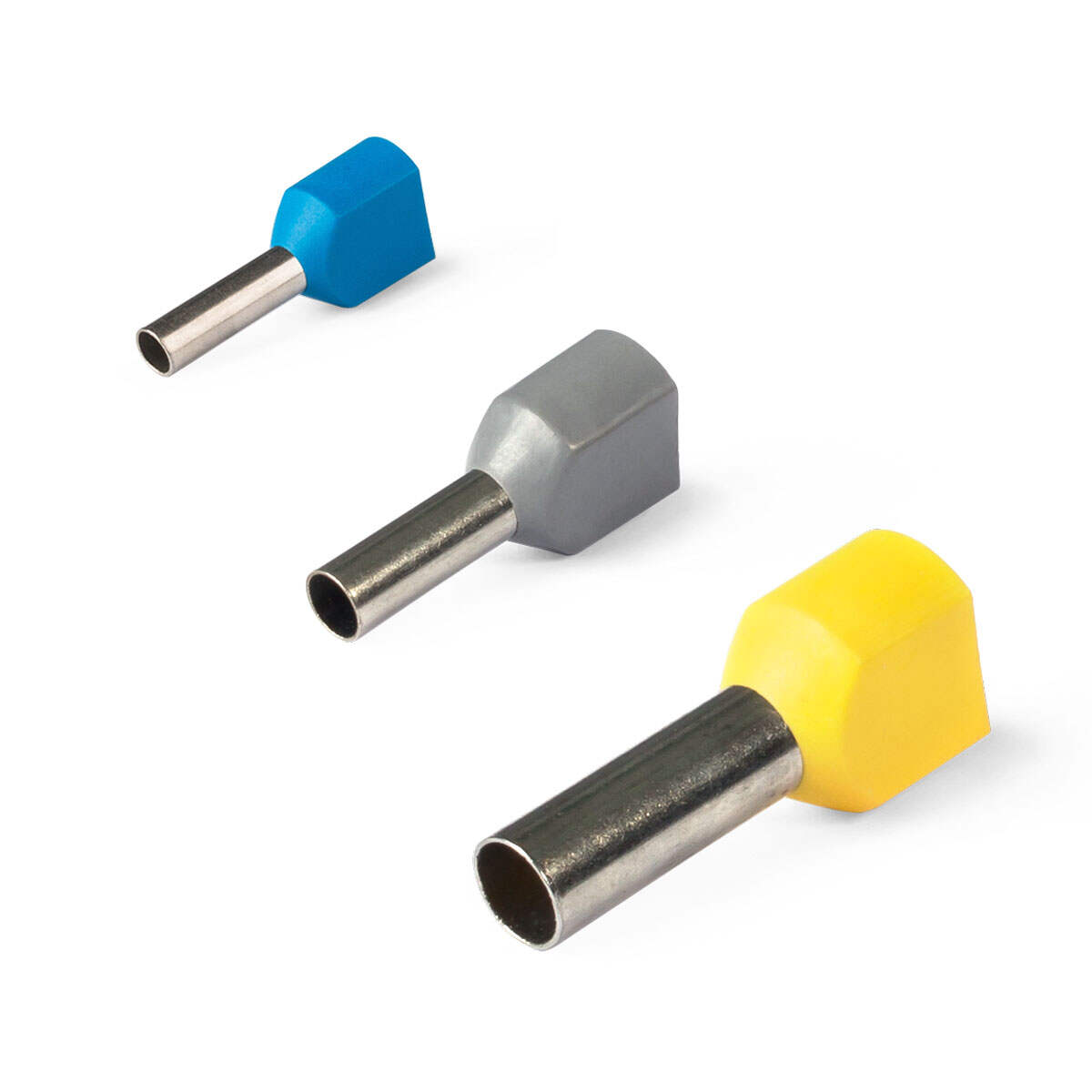

Наконечники штыревые втулочные изолированные двойные

тип:

НШВИ(2) (ТУ 3424-001-59861269-2004)

  • Для монтажа сдвоенных проводов одинакового сечения
  • Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
  • Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
  • Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для монтажа и подключения двух проводников
  • В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников
  • Материал коннектора: медь марки М1
  • Покрытие коннектора: электролитическое лужение
  • Материал изоляции: полипропилен. Не содержит галогенов
  • Термостойкость изоляции: 105 °C
  • Цвет изолирующих манжет выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
  • Одинарные и двойные втулочные наконечники «КВТ» представлены в одинаковой цветовой гамме стандарта DIN, что облегчает их поразмерную идентификацию
  • Коническая форма манжеты, тип «Easy Entry», облегчает заведение многожильного провода внутрь медной втулки
  • Обжим провода поверх медной втулки
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет
Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
НШВИ(2) 0.5-8 (КВТ) 500
шт
1.06
НШВИ(2) 0.75-8 (КВТ) 500
шт
1.14
НШВИ(2) 0.75-10 (КВТ) 500
шт
1.28
НШВИ(2) 1.0-8 (КВТ) 500
шт
1.28
НШВИ(2) 1.0-10 (КВТ) 500
шт
1.42
НШВИ(2) 1.5-8 (КВТ) 500
шт
1.48
НШВИ(2) 1.5-12 (КВТ) 500
шт
1.72
НШВИ(2) 2.5-10 (КВТ) 100
шт
2.12
НШВИ(2) 2.5-13 (КВТ) 100
шт
2.32
НШВИ(2) 4.0-12 (КВТ) 100
шт
2.80
НШВИ(2) 6.0-14 (КВТ) 100
шт
3.46
НШВИ(2) 10-14 (КВТ) 100
шт
4.84
НШВИ(2) 16-14 (КВТ) 100
шт
7.18
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
НШВИ(2) 0.5-8 (КВТ) 100
п/э пакет zip-lock
4680430022030 13 8 2 0.01 0.000208
НШВИ(2) 0.75-8 (КВТ) 100
п/э пакет zip-lock
4680430022047 13 8 2 0.01 0.000208
НШВИ(2) 0.75-10 (КВТ) 100
п/э пакет zip-lock
4680430022054 14 10 0.5 0.02 7.0E-5
НШВИ(2) 1.0-8 (КВТ) 100
п/э пакет zip-lock
4680430022061 14 10 0.5 0.02 7.0E-5
НШВИ(2) 1.0-10 (КВТ) 100
п/э пакет zip-lock
4680430022078 13 8 2 0.02 0.000208
НШВИ(2) 1.5-8 (КВТ) 100
п/э пакет zip-lock
4680430022085 14 10 0.5 0.03 7.0E-5
НШВИ(2) 1.5-12 (КВТ) 100
п/э пакет zip-lock
4680430022092 14 10 2 0.02 0.00028
НШВИ(2) 2.5-10 (КВТ) 100
п/э пакет zip-lock
4680430022108 21 12 0.5 0.04 0.000126
НШВИ(2) 2.5-13 (КВТ) 100
п/э пакет zip-lock
4680430022115 21 12 0.5 0.04 0.000126
НШВИ(2) 4.0-12 (КВТ) 100
п/э пакет zip-lock
4680430022122 20 12 2 0.03 0.00048
НШВИ(2) 6.0-14 (КВТ) 100
п/э пакет zip-lock
4680430022139 20 11 2 0.04 0.00044
НШВИ(2) 10-14 (КВТ) 100
п/э пакет zip-lock
4680430022146 26 16 2.5 0.08 0.00104
НШВИ(2) 16-14 (КВТ) 100
п/э пакет zip-lock
4680430022153 26 13 5 0.13 0.00169
SKU товарные позиции Цвет изоляции L (мм) L₁ (мм) l (мм) B (мм) H (мм) d (мм) d₁ (мм)
НШВИ(2) 0.5-8 (КВТ) 14.5 8 11 3 5 1.8 1.5
НШВИ(2) 0.75-8 (КВТ) 14.7 8 11 3 5.5 2.1 1.8
НШВИ(2) 0.75-10 (КВТ) 16.7 10 14 3 5.5 2.1 1.8
НШВИ(2) 1.0-8 (КВТ) 15.1 8 11 3 5.5 2.3 2
НШВИ(2) 1.0-10 (КВТ) 17.1 10 14 3 5.5 2.3 2
НШВИ(2) 1.5-8 (КВТ) 15.5 8 11 3.7 6.4 2.6 2.3
НШВИ(2) 1.5-12 (КВТ) 19.5 12 16 3.7 6.4 2.6 2.3
НШВИ(2) 2.5-10 (КВТ) 18.5 10 13 4.3 8 3.3 2.9
НШВИ(2) 2.5-13 (КВТ) 21.5 13 17 4.3 8 3.3 2.9
НШВИ(2) 4.0-12 (КВТ) 23.1 12 15 5.3 8.8 4.2 3.8
НШВИ(2) 6.0-14 (КВТ) 26.1 14 19 6.4 9.5 5.3 4.9
НШВИ(2) 10-14 (КВТ) 26.6 14 19 7.6 12.6 6.9 6.5
НШВИ(2) 16-14 (КВТ) 31.3 14 19 11.3 19 8.7 8.3
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Цвет изоляции Технология монтажа

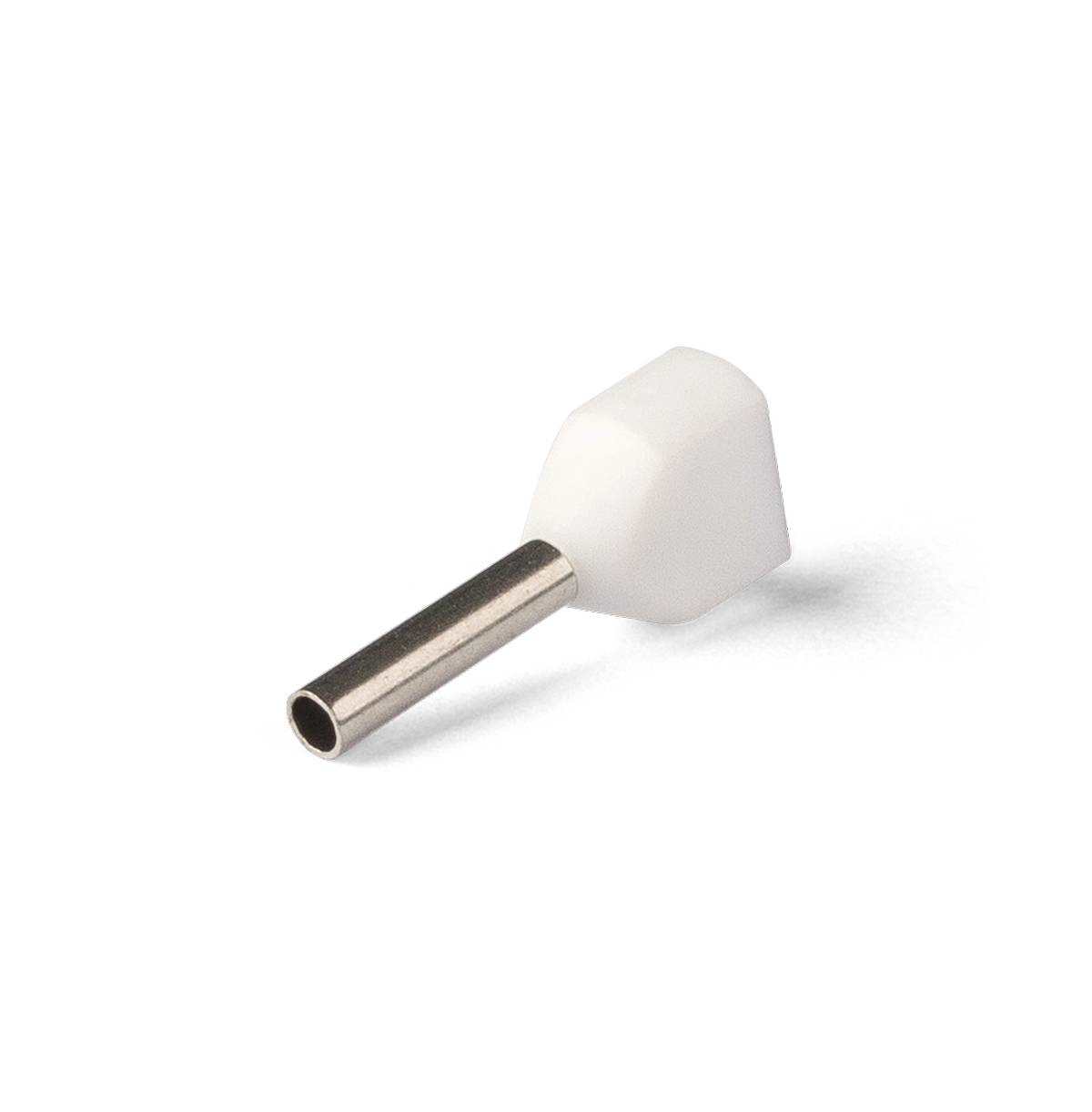

НШВИ(2) 0.5-8 (КВТ)
Easy Entry
0.69
0.5
3/ 4/ 5/ 6
медь
гальваническое лужение
белый
опрессовка
НШВИ(2) 0.75-8 (КВТ)
Easy Entry
0.69
0.75
3/ 4/ 5/ 6
медь
гальваническое лужение
серый
опрессовка
НШВИ(2) 0.75-10 (КВТ)
Easy Entry
0.69
0.75
3/ 4/ 5/ 6
медь
гальваническое лужение
серый
опрессовка
НШВИ(2) 1.0-8 (КВТ)
Easy Entry
0.69
1.0
3/ 4/ 5/ 6
медь
гальваническое лужение
красный
опрессовка
НШВИ(2) 1.0-10 (КВТ)
Easy Entry
0.69
1.0
3/ 4/ 5/ 6
медь
гальваническое лужение
красный
опрессовка
НШВИ(2) 1.5-8 (КВТ)
Easy Entry
0.69
1.5
3/ 4/ 5/ 6
медь
гальваническое лужение
черный
опрессовка
НШВИ(2) 1.5-12 (КВТ)
Easy Entry
0.69
1.5
3/ 4/ 5/ 6
медь
гальваническое лужение
черный
опрессовка
НШВИ(2) 2.5-10 (КВТ)
Easy Entry
0.69
2.5
3/ 4/ 5/ 6
медь
гальваническое лужение
синий
опрессовка
НШВИ(2) 2.5-13 (КВТ)
Easy Entry
0.69
2.5
3/ 4/ 5/ 6
медь
гальваническое лужение
синий
опрессовка
НШВИ(2) 4.0-12 (КВТ)
Easy Entry
0.69
4
3/ 4/ 5/ 6
медь
гальваническое лужение
серый
опрессовка

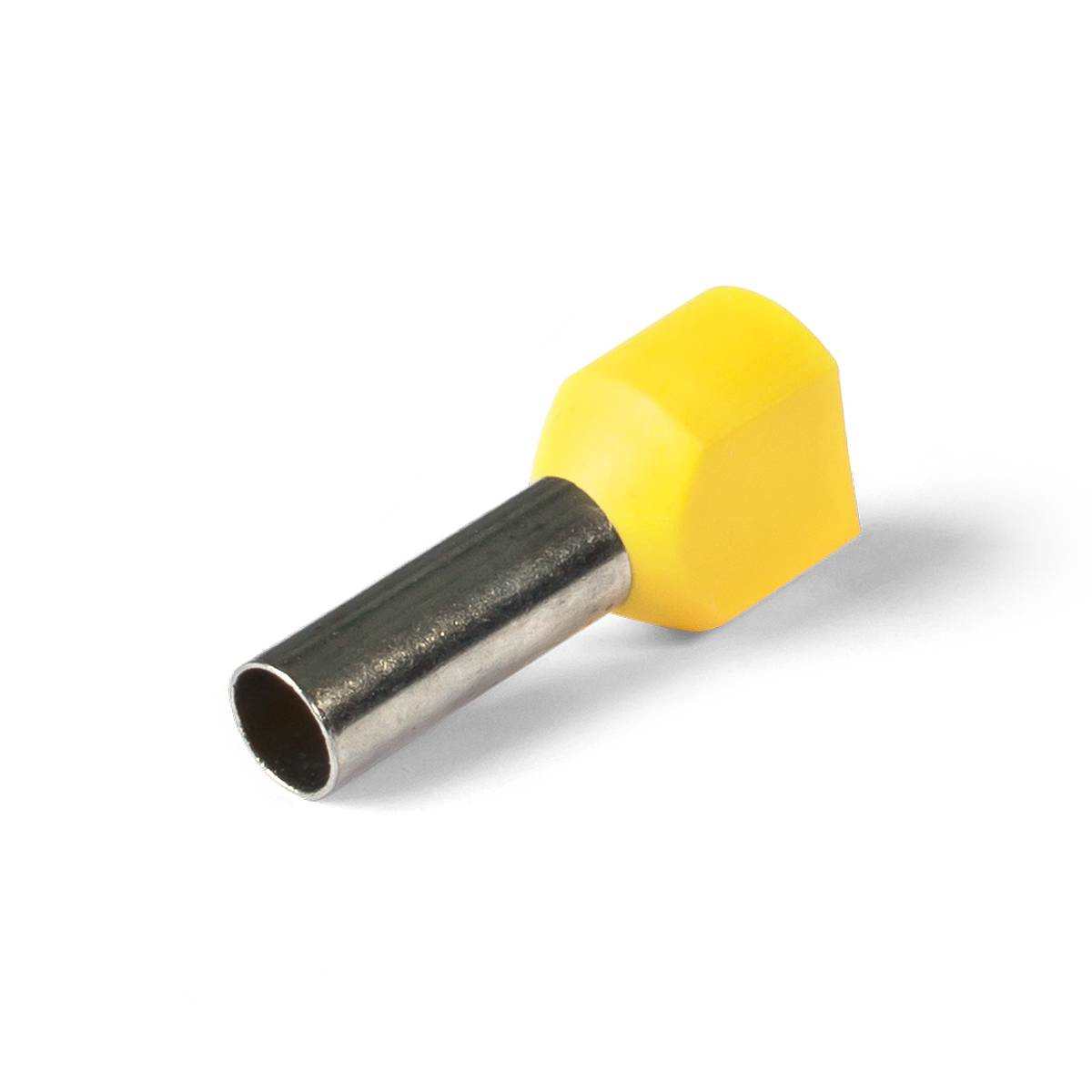

НШВИ(2) 6.0-14 (КВТ)
Easy Entry
0.69
6
3/ 4/ 5/ 6
медь
гальваническое лужение
желтый
опрессовка
НШВИ(2) 10-14 (КВТ)
Easy Entry
0.69
10
3/ 4/ 5/ 6
медь
гальваническое лужение
красный
опрессовка

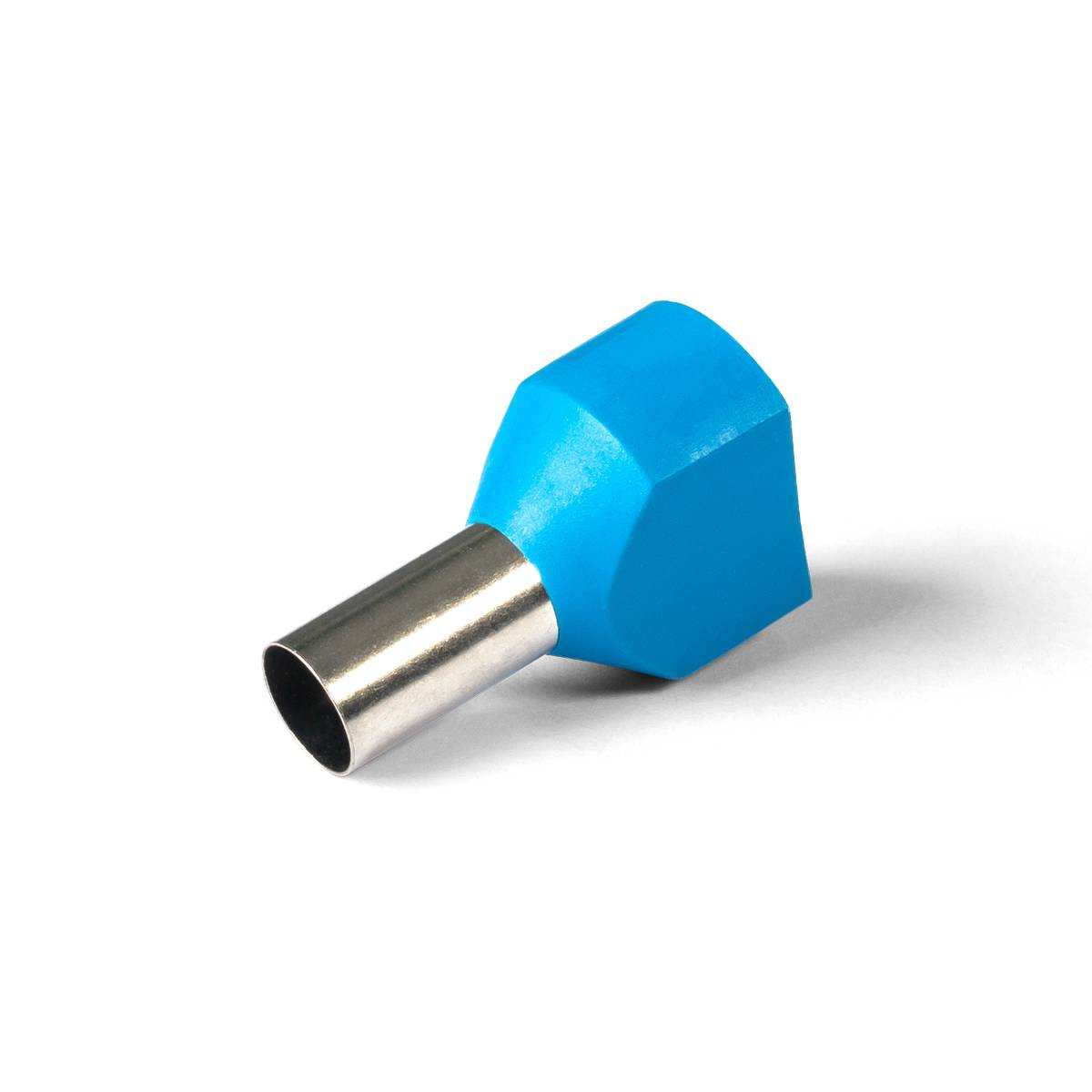

НШВИ(2) 16-14 (КВТ)
Easy Entry
0.69
16
3/ 4/ 5/ 6
медь
гальваническое лужение
синий
опрессовка
