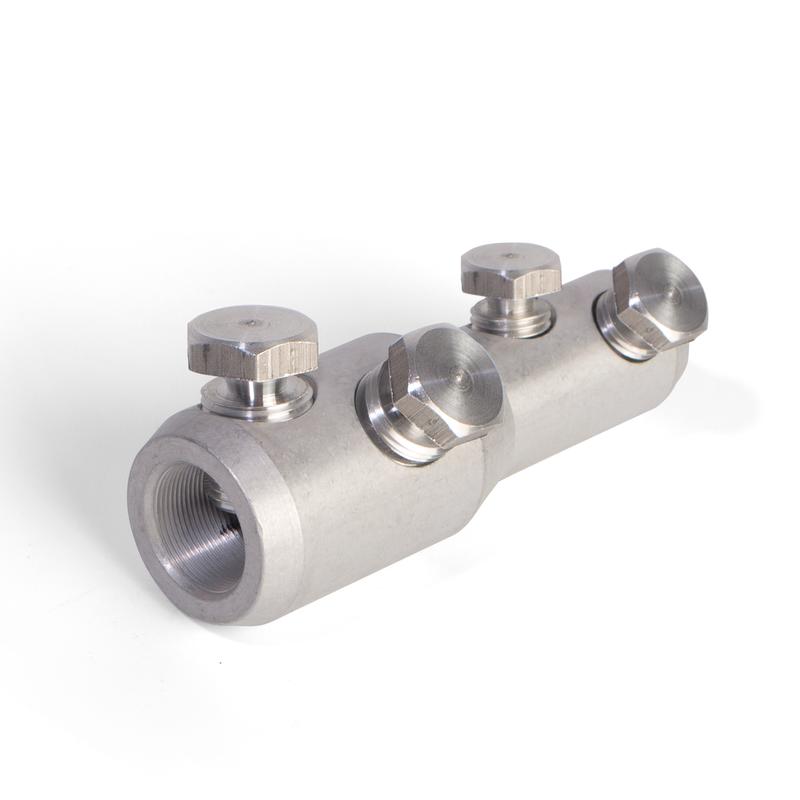

Соединители болтовые переходные с угловым расположением болтов. Евросерия

тип:

ПСБЕ (ТУ 3449-009-97284872-2006)

  • Предназначены для соединения любого типа кабельных жил:
      алюминиевых и медных, круглых и секторных, моножильных и многопроволочных при переходе на меньший диапазон сечения
  • Каждый болтовой соединитель является мультиразмерным
  • Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
  • Центрально-симметричные отверстия под кабельную жилу в корпусе соединителя
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
  • Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
  • Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
  • На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
Эксплуатационно-гарантийные сроки
  • Гарантийный срок хранения 5  лет
  • Гарантийный срок эксплуатации 5  лет
  • Срок службы 25  лет

Соединители ПСБЕ – специализированные переходные кабельные соединители евросерии с Х-образным (угловым)  расположением болтов со срывными головками в соответствии с европейскими стандартами. Предназначены для соединения кабельных жил любого типа (круглых и секторных, моножильных и многопроволочных, медных и алюминиевых) на напряжение до 10кВ включительно и применяются в случаях, когда необходимо соединить кабели разных сечений в одну линию.

В отличие от моноразмерных кабельных наконечников и гильз под опрессовку, болтовые наконечники и соединители перекрывают широкий диапазон сечений и могут быть использованы для монтажа на несколько размеров кабеля. Эта особенность обусловила популярность использования болтовых наконечников и соединителей в комплектации термоусаживаемых муфт.

Завод «КВТ» - единственное производство в России серийно выпускающее не только сами термоусаживаемые муфты, но и все типы кабельных наконечников и соединителей.

Полностью автоматизированные линии позволили добиться высокой скорости изготовления наконечников и соединителей и уменьшения их стоимости. Ультрасовременные станки-роботы с ЧПУ гарантируют стабильно превосходное качество и точно выверенные размеры всей партии продукции, а также исключают возможное влияние человеческого фактора при производстве.

Расположение болтов под углом 50° относительно друг друга значительно увеличивает площадь пятна контакта кабельной жилы с наконечником, повышая качество всего соединения и уменьшая вероятность его выхода из строя в случае возникновения аварийных ситуаций.

Отверстие для ввода кабельной жилы в болтовых соединителях ПСБЕ размещено центрально-симметрично относительно оси корпуса для обеспечения равномерного распределения электрического поля. Вся внутренняя цилиндрическая поверхность соединителей «КВТ» имеет зубчатый рельеф для увеличения площади электрического контакта  и механической прочности между гильзой и кабельной жилой. Конструкция предусматривает наличие внутренней перегородки, определяющей глубину захода кабельных жил. При монтаже на алюминиевые кабели зубчатая поверхность врезается в жилу кабеля, разрушая оксидный поверхностный слой.

Соединители ПСБЕ «КВТ» оснащены 4-мя болтами, что позволяет обеспечить высокую механическую прочность соединения и качественный электрический контакт. Особая конструкция болтов «КВТ» предусматривает наличие не одной, а двух срывных шеек с предустановленными моментами срыва головок. Благодаря двухуровневому расположению шеек, срыв головки болта всегда происходит вровень, либо ниже поверхности корпуса наконечника. Это избавляет от необходимости зашлифовки острых кромок, образующихся после срыва болтов с одной шейкой, и существенно сокращает время монтажа.

Болтовые соединители «КВТ» выполнены из специального алюминиевого сплава, обладающего высокой электрической проводимостью и механической прочностью.

Все болтовые наконечники и соединители производства «КВТ» имеют штампованную маркировку с указанием диапазона сечений.

Вопросы и ответы Сопутствующие товары
@name
youtube-id
youtube-id
youtube-id
youtube-id
draw
SKU товарные позиции Цвет изоляции кратность ед.изм РРЦ (руб.)
4ПСБЕ — 25-50/ 70-120 (КВТ) 1
шт
1037.52
4ПСБЕ — 70-120/150-240 (КВТ) 1
шт
1700.36
SKU товарные позиции Цвет изоляции кол-во в упаковке тип упаковки штрих-код EAN-13 длина (см) ширина (см) высота (см) вес брутто (кг) объем упак. (куб.м)
4ПСБЕ — 25-50/ 70-120 (КВТ) 1
п/э пакет
4680430002513 9.5 3 3 0.1 8.6E-5
4ПСБЕ — 70-120/150-240 (КВТ) 1
п/э пакет
4680430002520 11 4 4 0.19 0.000176
SKU товарные позиции Цвет изоляции L (мм) L₂ (мм) l₂ (мм) D (мм) D₁ (мм) d (мм) d₁ (мм) N (мм)
4ПСБЕ — 25-50/ 70-120 (КВТ) 95 49 40 27 15 21 11 14
4ПСБЕ — 70-120/150-240 (КВТ) 110 53 50 37 21 27 15 14
SKU товарные позиции Цвет изоляции Особенности конструкции Рабочее напряжение, до (кВ) Сечение жилы, мм² Класс гибкости жилы Материал контактной части Покрытие контактной части Технология монтажа
4ПСБЕ — 25-50/ 70-120 (КВТ)
Угловое расположение болтов
10
25/ 35/ 50/ 70/ 95/ 120
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
4ПСБЕ — 70-120/150-240 (КВТ)
Угловое расположение болтов
10
70/ 95/ 120/ 150/ 185/ 240
1/ 2/ 3/ 4/ 5/ 6
алюминиевый сплав
без покрытия
срывные болты
