Давление под контролем

    В наше время мы уже не можем представить свою жизнь без гидравлических устройств. Они есть везде - в автомобилях, в различных станках на производстве, в некоторых моделях стрелкового оружия, в строительной технике, в водоснабжении городов, а так же в электромонтажном инструменте. Существует множество преимуществ гидравлических систем перед механическими, но главное из них - это большие возможности получения высоких усилий без использования дополнительных деталей и мощных пружин. Реализация большого усилия требует большого передаточного числа и соответствующей прочности деталей, передающих движение и воспринимающих силы.

    Если пресс механический, то необходимое передаточное число обеспечивается силовыми зубчатыми колесами, что сразу же вносит серьезные конструктивные и производственные ограничения в возможности его увеличения. Для гидравлического пресса аналогом передаточного числа является отношение площади рабочего поршня пресса к площади поршня насоса. Понятно, что в этом случае возможности увеличения передаточного числа практически неограниченные.

    Однако любая сила, если ее не контролировать, может привести к печальным последствиям, а ведь от точности и работоспособности гидравлических устройств может зависеть наша жизнь. Именно поэтому любой силовой механизм должен иметь систему защиты от чрезмерной нагрузки. В нашем случае (а мы, не смотря на всю обширность применения гидравлических устройств, рассматриваем только одну область – гидравлический электротехнический инструмент) наилучшим техническим решением, предотвращающим или минимизирующим ошибки рабочего во время работы, является встроенныйклапан автоматического сброса давления АСД, которым оснащены прессы марок ПГРс.

    Такой инструмент приобретают профессионалы, то есть люди, ценящие свои деньги, делающие выбор в пользу безопасности, гарантированной надежности, и, как результат – эффективной и качественной работы. Ниже представлена таблица, из которой ясно видны преимущества использования пресса с клапаном АСД против инструмента, не имеющего такого устройства на примере двух наиболее популярных моделей - ПГРс-300 (КВТ) и ПГР-300 (КВТ).

    Факторы различияПГРс-300 (КВТ)ПГР-300 (КВТ)
    Диаметр штока гидроцилиндра 45 мм 40 мм
    Объем гидроцилиндра 31,5 мл 25 мл
    Объем масла в инструменте 100 мл 85 мл
    Рабочее усилие пресса За счет контроля давления гидравлической системы увеличенный диаметр поршня позволяет поднять усилие пресса без ущерба прочности конструкции (130 кH) Отсутствие предохранительного клапана заставляет работать на меньших усилиях (120 кH)
    Защита от перегружения Предохранительный клапан АСД Не защищен от приложения излишних усилий.
    Сложность конструкции Профессиональная модель с использованием механизма защиты от перегружения (не требуется специальных навыков для работы) Простейшая
    Степень визуального контроля Минимальный Необходимость постоянного контроля конечного момента опрессовки
    Прохождение полного цикла опрессовки Работа до срабатывания клапана АСД гарантирует полное прохождение цикла опрессовки с автоматическим отключением в конце Риск недоопрессовки по вине оператора
    Стабильность ресурса работы Гарантированный ресурс работы за счет встроенного клапана АСД Работа с неконтролируемым рабочим давлением может привести к снижению заложенного ресурса работы
    Возможность непредвиденных поломок Оптимально нагружение деталей сводит к минимуму механические поломки Нестабильное нагружение деталей с выходом в зону критических значений увеличивает возможность появления механических поломок
    Удобство обслуживания Компактный резервуар для рабочей жидкости Удлинненый резервуар создает сложности при замене масла
    Вес инструмента/ комплекта 4,1/ 7,1 3,7/ 6,7

    Наличие клапана автоматического сброса давления АСД ставит пресс гидравлический ПГРс-300 (КВТ) в один ряд с инструментом ведущих зарубежных производителей, которые уже давно отказались от производства «беззащитных» моделей.

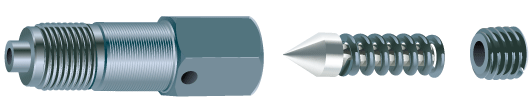

    Именно наличие клапана (при прочих равных характеристиках) является отличительной чертой профессионального, качественного инструмента. В конструкции наших прессов применяется проверенный и надежный предохранительный клапан седельного типа. Преимущество этого клапана – простота конструкции, хорошая герметичность, надежность и высокое быстродействие.

    Принцип действия:

    Когда сила давления рабочей жидкости, действующая на запорную иглу, превышает противодействующее усилие пружины, клапан открывается, и перепускает через себя часть потока гидравлической жидкости, не позволяя давлению достигнуть разрушающего уровня. Отсюда становится понятной основная характеристика устройства – это давление срабатывания клапана, от которого и зависит безопасность конструкции, то есть клапан не позволяет превысить предел ее прочности. Заводская настройка клапана гарантирует точность его срабатывания при достижении максимально допустимого давления в гидросистеме, что предохраняет ее от перегрузок, значительно повышает надежность и увеличивает срок службы инструмента.
    Попытки дальнейшего нагнетания давления будут приводить к срабатыванию клапана.

    Контроль давления:

    Мало того, что клапан предохраняет гидросистему пресса от поломок, он также контролирует ее работу. В чем это выражается? В прессе без клапана АСД уровень давления в системе напрямую зависит от того, насколько сильно и как долго человек будет давить на рукоятку пресса. В инструменте с автоматическим сбросом давления этот уровень регулируется клапаном - при этом исключается возможность недожима или чрезмерного обжима опрессовываемого изделия. При работе пресс проходит полный рабочий цикл, и только в конце цикла происходит пиковый сброс давления (слышен характерный щелчок) говорящий о том, что клапан сработал и цикл завершен. В системе, где клапан АСД отсутствует, при достижении чрезмерной нагрузки происходит поломка или деформация инструмента, что приводит к его незапланированному ремонту.

    Естественно, что пресса без встроенного клапана АСД, как например, пресса моделей ПГР, так же имеют право на существование, однако, постоянный визуальный контроль рабочего процесса делает этот инструмент неудобным в работе, и требует от рабочего определенных навыков. Сведенный к минимуму контроль при работе прессами моделей ПГРс, значительно облегчает процесс опрессовки.

    Модель, оснащенная клапаном автоматического сброса давления АСД, является полностью профессиональным инструментом, предназначенным для выполнения большого объема работ и при этом требующим минимального обслуживания.
