Заземление провода СИП

    Термину «электричество» уже более 400 лет, 135 лет трансформатору Яблочкова, принцип которого положил начало развитию электрических сетей, 90 лет с момента утверждения перспективного плана ГОЭЛРО и уже 54 года с появления воздушных линий с самонесущими изолированными проводами СИП- прогресс не стоит на месте... Предлагаем совершить небольшой исторический экскурс, эдакое путешествие «Назад в будущее-4» с историческими и статистическими справками для более детального ознакомления с изолированными проводами последнего поколения.

      А знаете ли Вы, что…
    • Воздушные линии с самонесущими изолированными проводами впервые появились во Франции (1957 году) и Финляндии (1958 году)
    • Первые связки изолированных проводов представляли из себя медные жилы в резиновой изоляции
    • Лишь в 1977 году конструкция провода СИП была видоизменена на составляющие, используемые и по сей день: токопроводящие жилы выполнены из алюминия, а изоляция — из светостабилизированного сшитого полиэтилена
    • Разработка и проектирование отечественных СИП были начаты в России, на Иркутском кабельном заводе лишь в 1987 году
    • Первая ВЛИ с применением этих проводов была смонтирована в Краснодарском крае в 1994 году в станице Васюринской Динского района. Ее длина составила 3,5 км
    • Протяженность российских распределительных сетей составляет более 3 млн.км, большая часть которых была построена в 60-е гг. И в настоящий момент износ основного и вспомогательного оборудования достигает критической отметки в 70%
    • По данным «Холдинга МРСК», среди наиболее распространенных причин нарушения целостности ВЛ в 2009 году числятся: падение деревьев (32%), старение изоляции (16%), механические повреждения (13,4%)
    • В течение 2009 года было заменено 90 тыс. ответвлений ВЛ 0,4 кВ, выполненных из обычного провода, на изолированный самонесущий провод. В результате выполнения данного мероприятия в 2009 году снижение потерь электроэнергии в сравнении с 2008 годом составило 6 млн кВтч.
    • Эксплуатационные затраты с применением СИП сокращаются на 80% по сравнению с использованием голых проводов, что связано с отсутствием необходимости перемонтажа для устранения провиса, расчистки трасс, замены изоляторов, а также возможностью технического обслуживания и ремонта ВЛИ под напряжением
    • Несоблюдение техники безопасности при проведении электромонтажных работ составляет 27% из общего числа несчастных случаев, связанных с производством



    Кто? Что? И чем его заземляют? Истории в деталях

    Применение СИП на сегодняшний день является одним из самых действенных методов повышения надежности работы воздушных линий электропередач, способных, благодаря своей конструкции и особенностям монтажа, предотвратить основные причины технологических нарушений, будь то: падение деревьев на провода ВЛ, различного рода механические повреждения, кража и схлестывание проводов. Согласно мировой практике, критерием для определения уровня надежности является длительность перерывов электроснабжения потребителей данных услуг, эквивалентом указанного показателя в электросетевом комплексе является системный показатель средней длительности перерывов электроснабжения потребителей, который в целом за 2009 год снижен на 16%. При этом среднее время на ликвидацию технологических нарушений в 2009 году составило 3,93 часа по сравнению с 4,7 часа в 2008.



    Несомненным преимуществом является простота и безопасность электромонтажных работ, проводимых с помощью специализированных устройств, одни из которых предоставляют возможность проводить ремонт и техническое обслуживание ВЛИ под напряжением без перерыва электроснабжения потребителей. Данная процедура стала возможна благодаря использованию набора временного заземления и устройству для закороток проводов СИП.

        Технологически процедура подключения устройств заземления к изолированным проводам выглядит следующим образом:

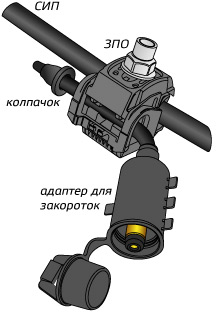

    • Наличие на проводах ВЛИ специальных зажимов позволяет подключать к ним приборы для измерения напряжения, а также переносное защитное заземление. В качестве подобного зажима рекомендован к использованию адаптер для закороток АДЗ, устанавливаемый на токопроводящих и нулевых жилах на весь срок службы линии

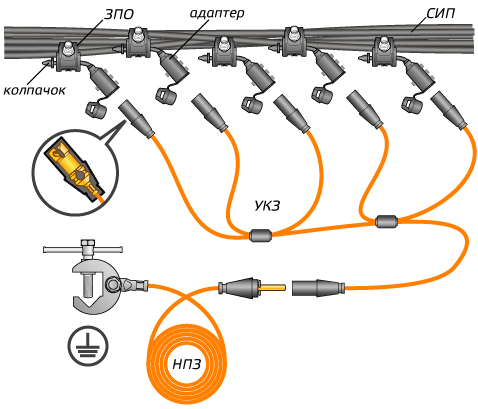

    • Для соединения адаптеров АДЗ с проводами ВЛИ необходимо взять соответствующее число адаптеров и такое же число ответвительных прокалывающих зажимов ЗПО, по средством которых осуществляется непосредственное подключение адаптера к определенному проводу ВЛИ
    • При проведении ремонтных работ в разъемы адаптеров вставляются контактные модули УКЗ - устройство для закорото, состоящее из гибкого медного изолированного провода и пяти модулей для соединения с адаптерами
    • В дальнейшем через модуль провода заземления НПЗ соединяется со струбциной заземляющего стержня, предварительно заглубленным в землю
    ЗПО + АДЗ + УКЗ + НПЗ = временное заземление провода СИП

    Формула Вашей безопасности при проведении ремонтных работ под напряжением!
